Выпрямитель-выпрямитель пусковой класса ПОЛЬСКИЙ SILNY SZL9/32 HZ5B-20/3

Witam

Nowy POLSKI Przełącznik 8 - zakresowy do rozruchu/prostownika z rozruchem CLASS -Sherman, Geko, Magnum, Mar-Pol, Ripper, Optima, Imperia, Yato, Start-Pol, Bass - SERIA 500, 530, 540, 630, 640, 750, 850 i innych.

.

Pasuje praktycznie DO WSZYSTKICH prostowników/rozruchów które mają zakresy:

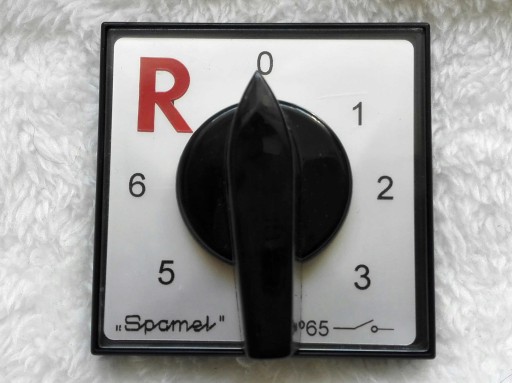

Rozruch -- 0 -- 1-- 2-- 3-- 4-- 5-- 6.  Czyli 6 stopni ładowania, "Zero" i "Rozruch"

typ SK20 - Prąd znamionowy ciągły Iu=Ith  25A

230-400-500- 690V, 50/60Hz

EN 60947-3 EN60947-3

.

Przełącznik jest wysokiej jakości zamiennikiem produkcji POLSKIEJ - ZNACZNIE, ZNACZNIE silniejszy od oryginalnych chińskich ( nawet tych 25A) - solidny przełącznik produkcji znanego producenta -Sp-ni SPAMEL, WARTO taki zastosować, bo ( mimo że kosztuje swoje) jego trwałość jest wielokrotnie większa niż chińskiego oryginału, takie przełączniki działają po 15-lat! Oryginalnie w tych prostownikach stosowany był chiński przełącznik KLKG1-25A/3, HZ5-20A/3, lub szl9-32/3, który to jest słaby zarówno mechanicznie jak i elektrycznie.

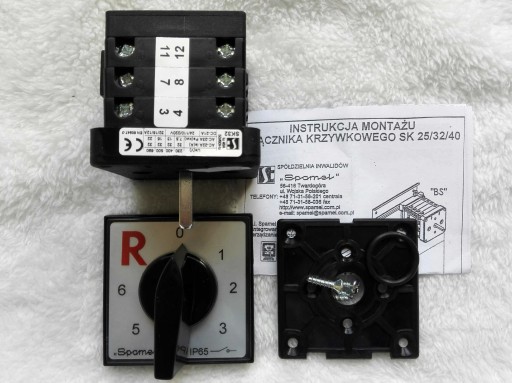

W komplecie przełącznik, pokrętło, tabliczka opisowa, instrukcja - schemat montażu i schemat elektryczny oraz śrubki.

Przełącznika można też użyć do prostownika rozruchowego typu "620" który ma 6-cio ( a nie 8-mio) pozycyjny przełącznik, wtedy otrzymujemy dodatkowo dwie pozycje "zero" i wszystko funkcjonuje jak fabrycznie, pasuje też do prostownika z oddzielnym, drugim przełącznikiem "ładowanie-rozruch".

.

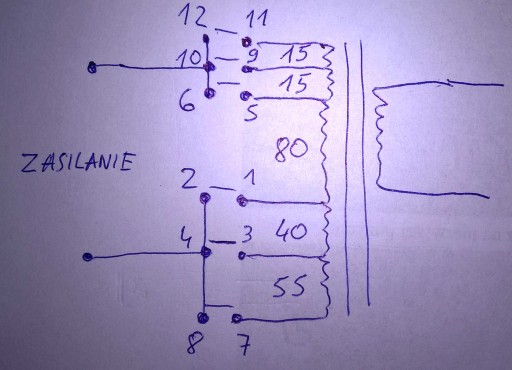

Na ostatniej fotce pokazany jest przykładowy schemat łączeń i układ uzwojeń transformatora mojego autorstwa. Podano umowną liczbę zwojów uzwojenia pierwotnego - Uzwojenie główne to w tym przykładzie 80 zw.

Pozycja R. - TYLKO uzwojenie główne  ( ROZRUCH )

Pozycja 0.

Pozycja 1.  11-12 oraz 7-8 czyli 205 zwojów- NAJSŁABSZY zakres

Pozycja 2.  9-10 oraz 7-8 czyli 190zwojów

Pozycja 3.  5-6 oraz 7-8 czyli 175 zwojów

Pozycja 4.  3-4 oraz 11-12 czyli 150zwojów

Pozycja 5.  3-4 oraz 9-10 czyli 135zwojów

Pozycja 6.  3-4 oraz 5-6 czyli 120 zwojów- NAJSILNIEJSZY zakres

.

Oferuję wsparcie po zakupie, podłączenie jest stosunkowo proste, dołączam DOKŁADNY schemat podłączenia, oraz diagram przełącznika !

.

Na innej mojej aukcji większa wersja - 32A  przełącznika, mam również inne przełączniki do prostowników, dobiorę każdy inny, nietypowy przełącznik do dowolnej spawarki, obrabiarki, podnośnika, innej maszyny.

.

Jeśli zastanawiasz się czy przełącznik będzie pasował - proszę o zadanie pytania.

.

Wysyłam od ręki- w dniu zakupu !

.

Zapraszam
