MBG0100A24 BREAK100 220x100x50 Гелевое соединение IP68

MBG0100A24 BREAK100 220x100x50 Mufa żelowa IP68

• Producent: SIMET
• Marka: SIMET
• Kod produktu: 1166436
• EAN: 4744397013477

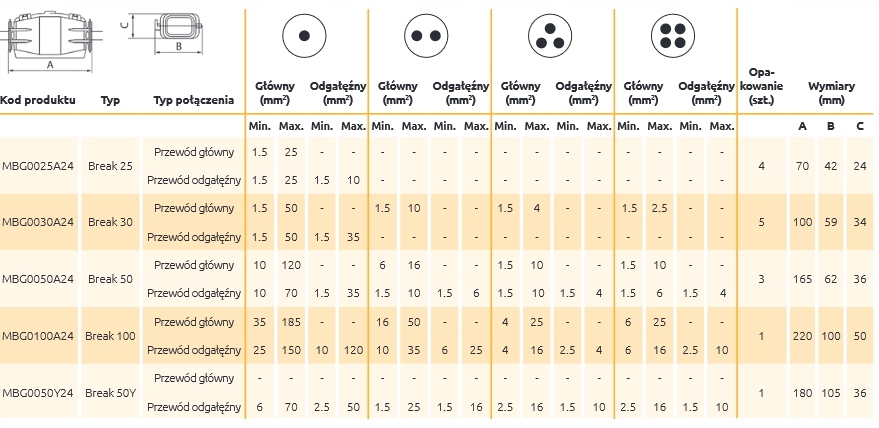

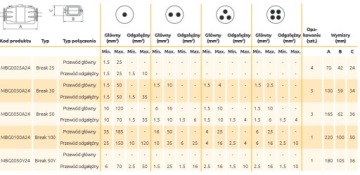

Mufy żelowe gwarantują izolację połączeń lub odgałęzień przewodów/kabli niskiego napięcia jedno- lub wielożyłowych w zakresie napięć od 0.6/1 kV. Ta grupa produktów obejmuje mufy do połączeń liniowych i odgałęźnych. Pierwsze z nich umożliwiają wyprowadzenie przewodów jedno i wielożyłowych o maks. przekroju odpowiednio 1x185 mm2 i 4x25 mm2; natomiast mufy odgałęźne mogą współpracować z przewodami maks. 1x120 mm2 i 4x10 mm2. Izolację fazową w każdym typie mufy stanowi specjalny separator, dołączony do zestawu, można również zastosować innowacyjne modułowe złączki do połączeń maksymalnie 5 przewodów 35 mm2.

Dane techniczne

• Stopień ochrony IP 68

• Temperatura pracy od -20 °C do +90 °C

Normy i standardy

• EN 50393 (0.6/1 kV)

• EN 60529

• Dyrektywa RoHS 2011/65/EC

• 20-37/2-1, 20-37/7

• EN 60695-2-11

Instrukcja obsługi

1. Wyciągnij przewody i odsłoń żyły przewodzące

2. Zaciśnij żyły przewodzące za pomocą tulei zaciskowych lub

połącz przewody za pomocą złączek

3. Zanurz żyły przewodzące w żelu przyciskając je w punktach

wejścia i wyjścia w celu ułatwienia przełamania łamliwych ścianek

4. Umocuj przewody przy pomocy opasek kablowych

dostarczonych w zestawie (FIG. 1)

5. Zatrzaśnij całość i sprawdź czy jest widoczny niewielki wyciek

żelu przez końcowe punkty mufy dookoła przewodów. Jeżeli nie

ma przecieku, otwórz ponownie mufę i włóż kilka części odciętej

powłoki izolacyjnej usuniętej uprzednio z przewodu.

6. Zamknij całość na zatrzaski i dobezpiecz przy pomocy opasek

zaciskowych dostarczonych w zestawie (FIG. 2)

Zalety

• Połączenie wielokrotne (możliwe ponowne otwarcie mufy)

• Wysoka wytrzymałość mechaniczna przy szerokim zakresie

temperatur pracy

• Szybka, bezproblemowa instalacja

• Usieciowana masa żelowa w dwuczęściowej skorupie (nie

wymaga dodatkowego izolowania)

• Uniwersalność zastosowania, nawet w warunkach zanurzenia

• wysoka wodoszczelność

• wysoki poziom izolacji elektrycznej

• zabezpieczenie przed przesuwaniem się przewodów

• wysoka odporność na działanie chemikaliów i promieni UV

• Brak daty przydatności do użycia

Zawartość zestawu*

• Korpus mufy wypełniony masą żelową

• Opaski kablowe

• Separator

Charakterystyka produktu

• Dwuczęściowy otwierany korpus polipropylenowy z opatentowanym systemem wodoszczelnym, z podłużnym użebrowaniem (1), służącym jako pojemnik żelu izolującego. Na obu końcach mufy są specjalne ścianki (2), zapobiegające wypłynięciu żelu na zewnątrz, zapewniające jednocześnie wodoszczelność.

• Wzdłużne przemieszczanie się przewodów jest ograniczone dzięki dodatkowym użebrowaniom na końcach mufy (3) oraz dzięki zastosowaniu opasek kablowych, dołączonych do każdego pakietu.

• Opatentowany separator składający się dwóch płytek z zatrzaskiem blokującym, które umożliwiają obustronne łączenie oraz dwoma występami, które blokują płytki.

• Na końcu każdej mufy znajdują się dwa otwory do umieszczania i zamocowania opasek kablowych. Otwieranie korpusu mufy może odbywać się jedynie przy pomocy narzędzi zgodnych z normą CEI 64-8.

Prezentowane zdjęcia i rysunki mają charakter poglądowy, mogą różnić się od prezentowanych na aukcji.
