Ste-FAN V15 6A КОНТРОЛЛЕР МИКРОКЛИМАТА, ВЕНТИЛЯЦИИ, РЕГУЛЯТОР ТЕМПЕРАТУРЫ

                           STEROWNIK WENTYLACJI

                     Z ALARMEM I PRZEWIETRZANIEM

                                Ste-FAN-20 v15 6,3A

             2-GA GRUPA WENTYLACJI DODATKOWEJ

                            WYJŚCIE OGRZEWANIA

                                    W KOMPLECIE

                                SENSOR / CZUJNIK

                                  TEMPERATURY

           Sterowanie płynnym poziomem wentylacji w

            budynkach przemysłowych i inwentarskich

                                  (kurniki, chlewnie)

Obciążalność wyjścia 6A pozwala podłączyć

np. 2szt wentylatorów fi 60cm

>> SUPER OFERTA CENOWA <<

Oferta ważna do odwołania lub wyczerpania zapasów

>> Zapraszamy do skorzystania z oferty <<

• Sterowanie płynnym poziomem wentylacji w budynkach przemysłowych i inwentarskich
• Urządzenie Ste-FAN-20-V15 to mikroprocesorowy, programowalny sterownik, regulator mikroklimatu w pomieszczeniach przemysłowych i inwentarskich, działający na podstawie pomiaru temperatury obiektu oraz zadanych parametrów pracy.
• Umożliwia płynne sterowanie poziomem wentylacji.
• Wyposażony został w wyjście alarmowe ze stykami NO i NC oraz posiada wbudowany BUZZER.
• Wbudowany przełącznik umożliwia wybór trybu pracy wentylacji, ręczny, automatyczny oraz wyłączenie wyjścia mocy.
• Tego typu sterowanie umożliwia szybkie przełączenie do wybranego rodzaju pracy. Nie trzeba wówczas montować dodatkowych przełączników sterujących w rozdzielni.
• Sterownik posiada programowalną fukcję tzw. "PRZEWIETRZANIE", co umożliwia cykliczne załączenie wentylatorów poniżej progu temperatury zadanej.
• Wbudowane wyjście analogowe 0-10V umożliwia sterowanie zewnętrznymi urządzeniami.
• Z wyjścia 0-10V mozna sterować np. rozszerzeniem mocy wentylacji, lub wlotami powietrza z możliwością niezależnego programowania parametrów pracy, itp.
• Dodatkowo zastosowane wyjścia przekaźnikowe umożliwiają sterownie ogrzewaniem oraz dodatkową wentylacją tzw. II grupą, lub dodatkowymi urządzeniami chłodniczymi.
• Urządzenie spełnia wymagania w zakresie kompatybilności elektromagnetycznej dla urządzeń klasy A.
• Ste-Fan-20-V15 wyposażony jest w nieulotną pamięć EEPROM, w której są przechowywane wszystkie ustawienia podczas braku zasilania.
• Ustawianie parametrów pracy sterownika odbywa sie intuicyjnie w czytelnym i prostym MENU w j. polskim.
• Do sterownika dołączona jest przejrzysta instrukcja obsługi w j. polskim, w której zawarty jest m.in. schemat podłączenia oraz wszystkie zdjęcia ekranów MENU wraz z objaśnieniami.
• Niniejsza aukcja dotyczy sterownika o prądzie i mocy 6,3A - 1,3kVA.
• Dostępne również, na innych aukcjach, wersje sterownika o wiekszym prądzie i mocy (3A - 0,7kVA, 6,3A - 1,3kVA; 10A - 2,2kVA; 12A - 2,5kVA; 16A - 3,5kVA)

DANE TECHNICZNE

• Napięcie zasilania Un - 220-240 V (1/N/PE AC 230V 50Hz),
• Prąd wyjściowy Io - 6,3A obciążenie o charakterze rezystancyjno-indukcyjnym,
• Pobór mocy przy pełnym obciążeniu 1,3kVA
• Bezstykowa regulacja mocy - sterowanie fazowe
• Wejście pomiarowe - 1x Czujnik temperatury (w komplecie ze sterownikiem)
• Rozdzielczość wskazań i nastaw temperatury 0,1°C
• Wyjście alarmowe - wyjście przekaźnikowe NO, NC
• Wyjścia analogowe 1x 0-10V
• Wyjścia przekaźnikowe: Ogrzewania, Wentylacji dodatkowej II-GR,
• Montaż: na ścianie, natynkowo
• Dławice do wprowadzania przewodów
• Klasa szczelności IP55
• Wymiary zewnętrzne (bez dławic, szerokość x wysokość x głębokość): 200x150x75 mm

CHARAKTERYSTYKA STEROWNIKA

• Pomiar temperatury wewnętrznej w przedziale pomiarowym od 0,0 do 50 st.C z rozdzielczością wskazania 0.1 stopnia
• Trzy tryby pracy ,,PRZEWIETRZANIA" dla temperatury poniżej progu
• temperatury zadanej:
• wietrzenie ciągłe (wentylatory włączone z minimalnym poziomem mocy),
• przewietrzanie (wentylatory włączane cyklicznie),
• brak wietrzenia ( wentylatory wyłączone),
• Sterowanie zewnętrznych urządzeń przez dwa wyjścia analogowe, np. rozszerzenia mocy, motoreduktory, wloty powietrza z wejściem analogowym 0-10V.
• Obsługa wyjść 0-10V programowana jest niezależnie względem wentylacji podstawowej. Zakresy napięć na wyjściu programowane w parametrach serwisowych.

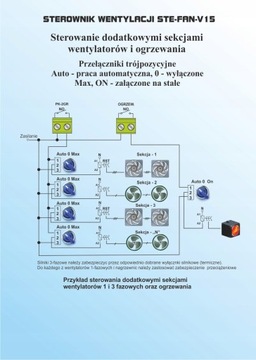

• Wyjścia przekaźnikowe dla ogrzewania i drugiej grupy wentylacji - wentylacji dodatkowej

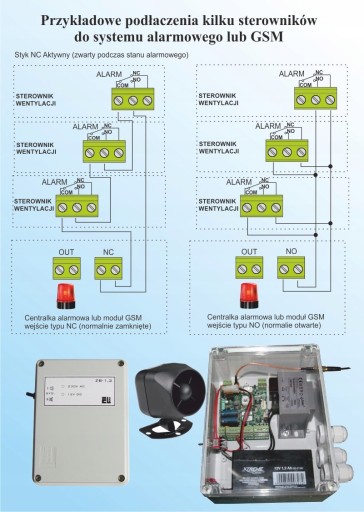

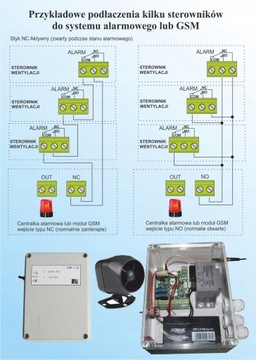

• Do wyjścia alarmowego można podłaczyć dowolny typ urządzenia alarmowego pod wyjście przekaźnikowe typu NO lub NC.

Funkcja alarm uruchamia sie:

• w przypadku zaniku napięcia zasilania
• zbyt niskiej lub wysokiej temperatury w obiekcie, programowalne progi względem temperatury zadanej,
• uszkodzeniu Sensora
• uszkodzeniu pamięci EEPROM, zaprogramowanych danych, uszk. wewnętrzne
• awaria SYNCHRONIZACJI
• Dodatkowy dźwiękowy sygnał alarmowy wewnątrz sterownika.
• Możliwość recznego załącznia wentylacji na 100% przy użyciu przełacznika umieszczonego z boku obudowy. W przypadku awarii umożliwia to szybką reakcję i załączenie wentylacji
• Dodatkowa funkcja Autotest i system kontroli danych, który porównuje dane zapisane w pamięci z aktualnie zaprogramowanymi do pracy.
• W przypadku niezgodności uruchamiany jest ALARM

Przeglądanie ustawień i wprowadzanie parametrów przez 9-cio przyciskową klawiaturę. Wszystkie komunikaty, opcje i parametry wyświetlane są na dwuwierszowym, czytelnym pozytywowym, wyświetlaczu typu LCD

ZAPEWNIAMY SERWIS GWARANCYJNY I POGWARANCYJNY

Jakiekolwiek kopiowanie bez naszej zgody jest zabronione

Przykładowe, wyświetlane ekrany pokazane są na zdjęciu
