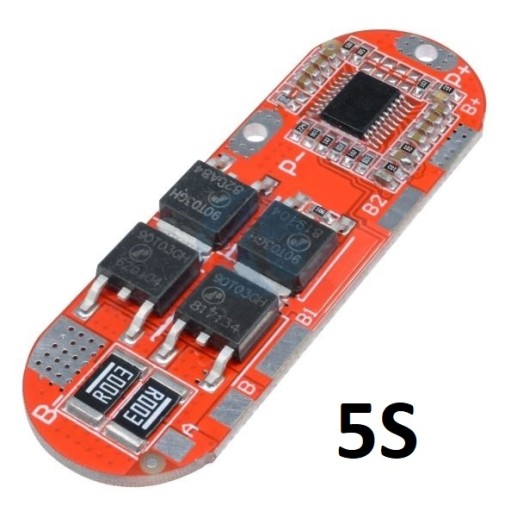

Moduł zarządzający pracą  akumulatora 5S

Protection Circuit Module - PCM

Zabezpieczenie dedykowane do pakietu ogniw Li-Ion/Li-Pol (np. wkrętarki)

5S 18,0V-21,0V (max. 525W)

Po przeróbce nada się do 3S i 4S (informacje poniżej)

Cechy:

• przeznaczony do pakietu Li-Ion/Li-Pol np. popularnych 18650
• prąd rozładowania: max 25A
• napięcie ładowania: max. 21V
• prąd ładowania: max 25A
• zabezpieczenie przed przeładowaniem: typ 4,25V (4,23V-4,28V) (4,08V-4,18V ponowne załączenie)
• zabezpieczenie przez nadmiernym rozładowaniem: typ. 2,75V (2,72V-2,88V) (2,90V-3,10V ponowne załączenie)
• czas wykrycia nadmiernego lub zbyt niskiego napięcia na celi: 0,5s-1,5s
• zabezpieczenie nadprądowe: 60A
• czas zadziałania zabezpieczenia przed zwarciem: 100-600uS
• temperatura pracy: -40℃ do 80℃
• rozmiar modułu: 55x18x4mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

Może być stosowany zamiennie jako moduł zarządzający baterią wkrętarki akumulatorowej: Li-Pol/Li-Ion.

Można budować większe pakiety z ogniw łącząc je równolegle w celu zwiększenia pojemności i maksymalnego prądu.

UWAGA! Ze względów bezpieczeństwa, łączyć ogniwa tylko o tych samych parametrach!

Schemat podłączenia do pakietu 5S, ładowarki i obciążenia:

Sposób podłączenia pakietu 5S (18,0V-21,0V):

Ładowanie max. 21,0V

B-: podłączyć do bieguna ujemnego pierwszej celi

A: podłączyć do plusa pierwszej celi i minusa drugiej celi

B: podłączyć do plusa drugiej celi i minusa trzeciej celi

B1: podłączyć do plusa trzeciej celi i minusa czwartej celi

B2: podłączyć do plusa czwartej celi i minusa piątej celi

B+: podłączyć do plusa piątej celi

P-: podłączyć do minusa obciążenia i/lub ładowarki

P+: podłączyć do plusa obciążenia i/lub ładowarki

Moduł jest dedykowany do pakietu 5S, jednak istnieje możliwość podłączenia go w układzie 3S i 4S, należy w odpowiednie miejsca wlutować zworki.

Moduły przerabiane nie ulegają zwrotowi ze względu na ingerencję w układ. Przeróbka na własną odpowiedzialność.

Dostosowanie do pracy z pakietem 4S:

Sposób podłączenia pakietu 4S (14,4V-16,8V):

Ładowanie max. 16,8V

B-: podłączyć do bieguna ujemnego pierwszej celi

B: podłączyć do plusa pierwszej celi i minusa drugiej celi

B1: podłączyć do plusa drugiej celi i minusa trzeciej celi

B2: podłączyć do plusa trzeciej celi i minusa czwartej celi

B+: podłączyć do plusa czwartej celi

P-: podłączyć do minusa obciążenia i/lub ładowarki

P+: podłączyć do plusa obciążenia i/lub ładowarki

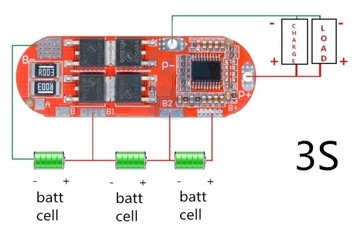

Dostosowanie do pracy z pakietem 3S:

Sposób podłączenia pakietu 3S (10,8V-12,6V):

Ładowanie max. 12,6V

B-: podłączyć do bieguna ujemnego pierwszej celi

B1: podłączyć do plusa pierwszej celi i minusa drugiej celi

B2: podłączyć do plusa drugiej celi i minusa trzeciej celi

B+: podłączyć do plusa trzeciej celi

P-: podłączyć do minusa obciążenia i/lub ładowarki

P+: podłączyć do plusa obciążenia i/lub ładowarki
