⬇️Opis produktu⬇️ ⭐Polski sprzedawca!⭐

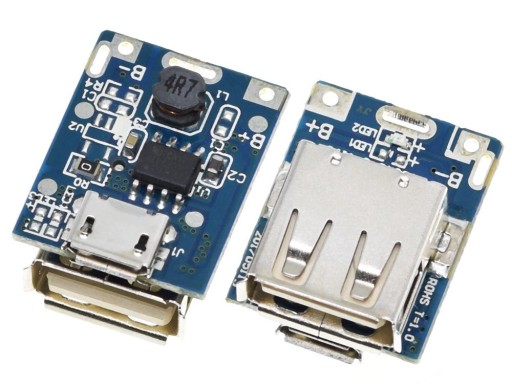

⚡ Ładowarka ogniw litowo-jonowych + moduł przetwornicy podwyższającej napięcie - typ STEP-UP ⚡
☑️ Zastosowanie:
✔️ Moduł pozwala na ładowanie pojedynczych ogniw litowo-jonowych oraz litowo-polimerowych metodą stały prąd / stałe napięcie, a także dzięki wbudowanej przetwornicy podwyższającej napięcie, pozwala na zasilanie urządzeń USB napięciem 5V.
✔️ Dzięki kompaktowej budowie moduł w sam raz nadaje się do własnego power banku!
✔️ Wbudowana przetwornica STEP-UP pozwala uzyskać stabilne 5V na złączu USB do zasilania urządzeń. Idealna do ładowania telefonów komórkowych, tabletów i innych urządzeń, które ładują się przez port USB.
☑️ Funkcjonalność:
✔️ Przetwornica pracuje już od 0,9V i pozwala uzyskać stabilne 5V na złączu USB do zasilania urządzeń. Przetwornica pracuje impulsowo, dzięki czemu możliwe jest osiągnięcie dużej wydajności przy małych stratach, uzyskując sprawność 95%.
✔️ Sygnalizacja ładowania odbywa się przez czerwoną diodę led, naładowanie ogniwa moduł sygnalizuje diodą zieloną.
✔️ Prąd ładowania można regulować poprzez zmianę wartości rezystora o fabrycznej wartości 1,2 kOhm (1A) .
☆ Układ: TP4056
☆ Napięcie zasilania: 4,5V - 5V
☆ Maksymalny prąd ładowania: 1A
☆ Maksymalny prąd wyjściowy: 1A
☆ Sprawność: 85%
☆ Napięcie ładowania: 4,2V
☆ Napięcie rozładowania: 2,9V
☆ Sygnalizacja ładowania: czerwona dioda LED
☆ Sygnalizacja naładowania: zielona dioda LED
☆ Gniazdo: USB typ A + microUSB

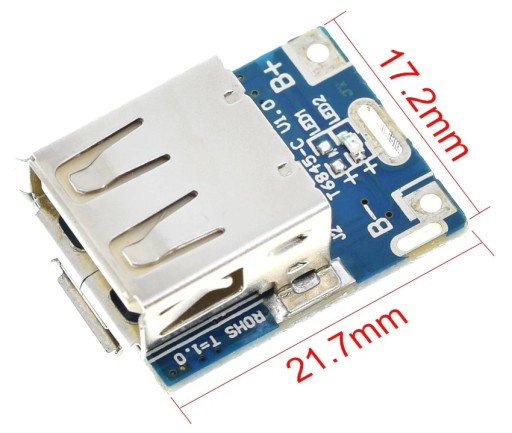

☆ Wymiary: 22 x 17 mm
