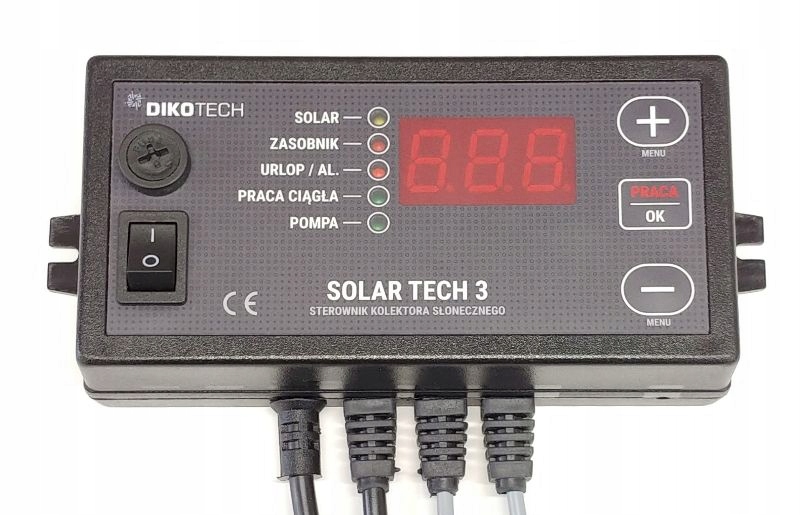

Контроллер солнечного коллектора Солар-Тех 3 Новый

Przeznaczenie

Sterownik SOLRA TECH 3 przeznaczony jest do sterowania pracą pompy:

- w układzie ciepłej wody użytkowej (C.W.U.)

- w układzie z kolektorem słonecznym

- centralnego ogrzewania (C.O.)

- praca z wymiennikiem

Załączenie następuje po osiągnięciu różnicy temperatur między czujnikiem pierwszym a

drugim a wyłączenie o histerezę ustawioną w sterowniku.

Dodatkowo chroni pompę przed zastaniem (funkcja Anty-Stop).

Nadaje się do pracy z wodą jak i płynem niezamarzającym np. glikol.

Zasada działania

Sterownik dąży do jak najefektywniejszego wykorzystania energii cieplnej z kolektora

słonecznego lub pieca w celu nagrzania wody i utrzymania jej na zadanym poziomie.

Rozwiązanie to oszczędza znaczne ilości energii oraz nie wychładza bojlera przez

kolektor lub piec gdy temperatura na nim spadnie.

Sterownik spełnia zadanie też w układzie centralnego ogrzewania lub z wymiennikiem

Zmiana sterownika z MR-02 solar na nowy Solar Tech 3.

Dodano kilka funkcji i dokładniejszy pomiar do 0.1

Parametry techniczne.

Wskazywana temperatura -49°C do 149°C z dwóch źródeł na przemian

Zakres regulacji ∆T °C 2°C ÷ 50°C

Histereza 1°C ÷ 20°C

Temperatura min. kolektora 0°C ÷ 90°C

Napięcie zasilania 230V/50Hz z przewodem ochronnym PE

Pobór mocy 1,5 VA

Obciążenie wyjścia Do 150W

Zabezpieczenie 1,25A

Temperatura urlop 40°C do 95°C

Funkcja Anty-Stop co 7 dni na 15 sekund

Funkcja Anty-zamarzanie Regulowana od BRAK -35 do 20C

Sygnalizacja alarmowa Zależna od nastawy lub alarmu

Przewody podłączeniowe Zasilanie, pompa OMY3x0,75mm, 1,5m

Czujnik zasobnik, wymiary Ø 4 x 40mm, przewód 2m typ. Ntc 10k

Czujnik kolektor, wymiary Ø 4 x 40mm, przewód 10m, można przedłużać. Ntc 10k

Stopień ochrony obudowy IP 30

Wymiary obudowy 165 x 75 x 40

*∆T – różnica temperatur między czujnikiem nr1 a czujnikiem nr2.

Funkcje Sterownika

- Wskazania temperatury z dwóch punktów pomiarowych na przemian.

- Automatyczna lub ciągła praca pompy.

- Diody sygnalizujące stan pracy urządzenia.

- Funkcja Anty-Stop, uruchamia pracę pompy co 7 dni na 15 sekund.

- Funkcja Anty-zamarzanie, uruchamia syg. dźwiękową oraz pompę.

- Praca z płynem np. glikol lub woda.

Sygnalizacja dźwiękowa i optyczna informująca o przekroczeniu temp. alarmowej.

- Ręczne załączanie i wyłączenie pompy.

- Sygnalizacja świetlna i dźwiękowa informująca o awarii czujnika.

- Pamięć ustawień przy braku zasilani
