Универсальный балансир BMS 5S 4S 3S 21 В 100 А балансовый ток 60 мА Зарядное устройство 0004

Moduł zarządzający pracą baterii (np. wkrętarki lub pakietu Li-Ion/Li-Pol - model do ogniw 3,6V/3,7V

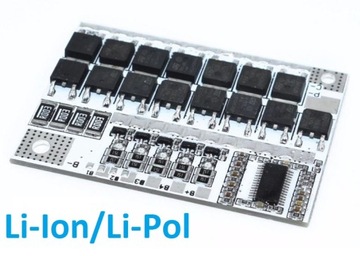

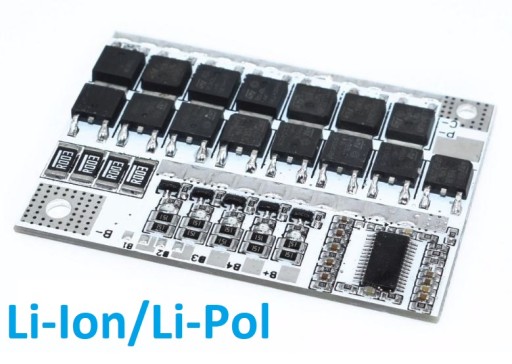

Battery Management System - BMS

Moduł zawiera balanser i zabezpieczenie PCM na jednym PCB!

5S 18,0V-21,0V (max. 2100W)

Po przeróbce nada się do 3S i 4S (informacje poniżej)

Cechy:

• przeznaczony do pakietu Li-Ion/Li-Pol np. popularnych 18650
• prąd ciągły max 80A (podłączenie P-/C- osobno)
• prąd ciągły max 60A (podłączenie P-/C- wspólnie)
• prąd rozładowania chwilowy: 100A
• balans napięcia na cele: 4,14V-4,24V
• prąd balansowania: 60mA
• napięcie ładowania: max. 21V (5S); 16,8V (4S); 12,6V (3S)
• prąd ładowania: max 60A
• zabezpieczenie przed przeładowaniem: typ 4,21V-4,29V (4,14V-4,24V ponowne załączenie)
• czas wykrycia nadmiernego napięcia na celi: 1,5s-2,5s
• zabezpieczenie przez nadmiernym rozładowaniem: 2,72V-2,88V (2,90V-3,10V ponowne załączenie)
• czas wykrycia zbyt niskiego napięcia na celi: 0,5s-1,5s
• port rozładowania: 8 tranzystorów MOSFET wysokiej mocy i ultra niskiej rezystancji
• port ładowania: 7 tranzystorów MOSFET wysokiej mocy i ultra niskiej rezystancji
• zabezpieczenie nadprądowe: >100A
• czas zadziałania zabezpieczenia przed zwarciem: 100-600uS
• temperatura pracy: -40℃ do 80℃
• rozmiar modułu: 60x42x4mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

Może być stosowany zamiennie jako moduł zarządzający baterią wkrętarki akumulatorowej lub jako układ balansujący cele pakietów 3S, 4S lub 5S, Li-Pol/Li-Ion do innych zastosowań.

Można budować większe pakiety z ogniw łącząc je równolegle w celu zwiększenia pojemności i maksymalnego prądu.

UWAGA! Ze względów bezpieczeństwa, łączyć ogniwa tylko o tych samych parametrach!

Schemat podłączenia do pakietu 5S, ładowarki i obciążenia:

Sposób podłączenia pakietu 5S (18,0V-21,0V) - ładowanie max. 21V

------------------------------------------------------------------------------------------

WSPÓLNY PORT (60A na wyjściu):

B-: podłączyć do bieguna ujemnego pierwszej celi

B1: podłączyć do plusa pierwszej celi i minusa drugiej celi

B2: podłączyć do plusa drugiej celi i minusa trzeciej celi

B3: podłączyć do plusa trzeciej celi i minusa czwartej celi

B4: podłączyć do plusa czwartej celi i minusa piątej celi

B+: podłączyć do plusa piątej celi, ładowarki i obciążenia

P-: zostawić niepodłączone

C-: podłączyć do minusa obciążenia i ładowarki

------------------------------------------------------------------------------------------

OSOBNY PORT (80A na wyjściu):

B-: podłączyć do bieguna ujemnego pierwszej celi

B1: podłączyć do plusa pierwszej celi i minusa drugiej celi

B2: podłączyć do plusa drugiej celi i minusa trzeciej celi

B3: podłączyć do plusa trzeciej celi i minusa czwartej celi

B4: podłączyć do plusa czwartej celi i minusa piątej celi

B+: podłączyć do plusa piątej celi, ładowarki i obciążenia

P-: podłączyć do minusa obciążenia

C-: podłączyć do minusa ładowarki

------------------------------------------------------------------------------------------

Moduł jest dedykowany do pakietu 5S, jednak istnieje możliwość podłączenia go w układzie 3S i 4S, należy w odpowiednie miejsca wlutować zworki.

Moduły przerabiane nie ulegają już zwrotowi ze względu na ingerencję w układ. Przeróbka na własną odpowiedzialność.

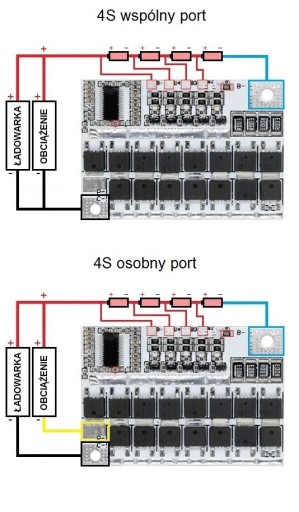

Podłączenie pakietu 4S:

Sposób podłączenia pakietu 4S (14,4V-16,8V) - ładowanie max. 16,8V

------------------------------------------------------------------------------------------

WSPÓLNY PORT (60A na wyjściu):

B-: podłączyć do bieguna ujemnego pierwszej celi

B1: zostawić niepodłączone

B2: podłączyć do plusa pierwszej celi i minusa drugiej celi

B3: podłączyć do plusa drugiej celi i minusa trzeciej celi

B4: podłączyć do plusa trzeciej celi i minusa czwartej celi

B+: podłączyć do plusa czwartej celi, ładowarki i obciążenia

P-: zostawić niepodłączone

C-: podłączyć do minusa obciążenia i ładowarki

------------------------------------------------------------------------------------------

OSOBNY PORT (80A na wyjściu):

B-: podłączyć do bieguna ujemnego pierwszej celi

B1: zostawić niepodłączone

B2: podłączyć do plusa pierwszej celi i minusa drugiej celi

B3: podłączyć do plusa drugiej celi i minusa trzeciej celi

B4: podłączyć do plusa trzeciej celi i minusa czwartej celi

B+: podłączyć do plusa czwartej celi, ładowarki i obciążenia

P-: podłączyć do minusa obciążenia

C-: podłączyć do minusa ładowarki

------------------------------------------------------------------------------------------

Podłączenie pakietu 3S:

Sposób podłączenia pakietu 3S (10,8V-12,6V) - ładowanie max. 12,6V

------------------------------------------------------------------------------------------

WSPÓLNY PORT (60A na wyjściu):

B-: podłączyć do bieguna ujemnego pierwszej celi

B1: zostawić niepodłączone

B2: zostawić niepodłączone

B3: podłączyć do plusa pierwszej celi i minusa drugiej celi

B4: podłączyć do plusa drugiej celi i minusa trzeciej celi

B+: podłączyć do plusa trzeciej celi, ładowarki i obciążenia

P-: zostawić niepodłączone

C-: podłączyć do minusa obciążenia i ładowarki

------------------------------------------------------------------------------------------

OSOBNY PORT (80A na wyjściu):

B-: podłączyć do bieguna ujemnego pierwszej celi

B1: zostawić niepodłączone

B2: zostawić niepodłączone

B3: podłączyć do plusa pierwszej celi i minusa drugiej celi

B4: podłączyć do plusa drugiej celi i minusa trzeciej celi

B+: podłączyć do plusa trzeciej celi, ładowarki i obciążenia

P-: podłączyć do minusa obciążenia

C-: podłączyć do minusa ładowarki

------------------------------------------------------------------------------------------

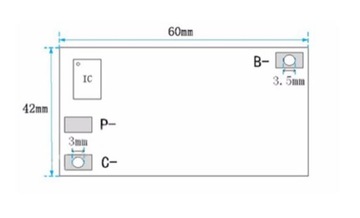

Wymiary modułu:
