Moduł zarządzający pracą akumulatora 5S

Battery Management System - BMS

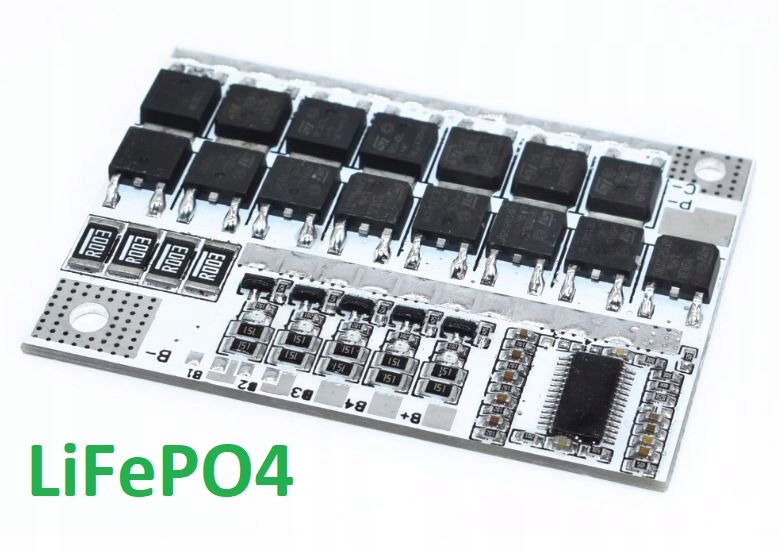

Moduł BMS zawiera balanser i zabezpieczenie PCM na jednym PCB!

Model do ogniw LiFePO4 3,2V-3,3V

5S 18V / 100A

Po przeróbce nada się do 3S i 4S (informacje poniżej)

Cechy:

• przeznaczony do pakietu ogniw LiFePO4
• prąd ciągły max 80A (podłączenie P-/C- osobno)
• prąd ciągły max 60A (podłączenie P-/C- wspólnie)
• prąd rozładowania chwilowy: 100A
• balans napięcia na cele: 3,355V-3,455V
• prąd balansowania na cele: 50mA
• napięcie ładowania: max. 18V (5S); 14,4V (4S); 10,8V (3S)
• prąd ładowania: max 60A
• zabezpieczenie przed przeładowaniem: typ 3,61V-3,69V (3,5V-3,6V ponowne załączenie)
• czas wykrycia nadmiernego napięcia na celi: 1,5s-2,5s
• zabezpieczenie przez nadmiernym rozładowaniem: 2,27V-2,43V (2,45V-2,65V ponowne załączenie)
• czas wykrycia zbyt niskiego napięcia na celi: 0,5s-1,5s
• port rozładowania: 8 tranzystorów MOSFET wysokiej mocy i ultra niskiej rezystancji
• port ładowania: 7 tranzystorów MOSFET wysokiej mocy i ultra niskiej rezystancji
• zabezpieczenie nadprądowe: >100A
• czas zadziałania zabezpieczenia przed zwarciem: 100-600uS
• temperatura pracy: -40℃ do 80℃
• rozmiar modułu: 60x42x4mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

Może być stosowany zamiennie jako moduł zarządzający baterią wkrętarki akumulatorowej lub jako układ balansujący cele pakietów 3S, 4S lub 5S, LiFePO4 do innych zastosowań.

Można budować większe pakiety z ogniw łącząc je równolegle w celu zwiększenia pojemności i maksymalnego prądu.

UWAGA! Ze względów bezpieczeństwa, łączyć ogniwa tylko o tych samych parametrach!

Schemat podłączenia do pakietu 5S, ładowarki i obciążenia:

Sposób podłączenia pakietu 5S - ładowanie max. 18,5V

------------------------------------------------------------------------------------------

WSPÓLNY PORT (60A na wyjściu):

B-: podłączyć do bieguna ujemnego pierwszej celi

B1: podłączyć do plusa pierwszej celi i minusa drugiej celi

B2: podłączyć do plusa drugiej celi i minusa trzeciej celi

B3: podłączyć do plusa trzeciej celi i minusa czwartej celi

B4: podłączyć do plusa czwartej celi i minusa piątej celi

B+: podłączyć do plusa piątej celi, ładowarki i obciążenia

P-: zostawić niepodłączone

C-: podłączyć do minusa obciążenia i ładowarki

------------------------------------------------------------------------------------------

OSOBNY PORT (80A na wyjściu):

B-: podłączyć do bieguna ujemnego pierwszej celi

B1: podłączyć do plusa pierwszej celi i minusa drugiej celi

B2: podłączyć do plusa drugiej celi i minusa trzeciej celi

B3: podłączyć do plusa trzeciej celi i minusa czwartej celi

B4: podłączyć do plusa czwartej celi i minusa piątej celi

B+: podłączyć do plusa piątej celi, ładowarki i obciążenia

P-: podłączyć do minusa obciążenia

C-: podłączyć do minusa ładowarki

------------------------------------------------------------------------------------------

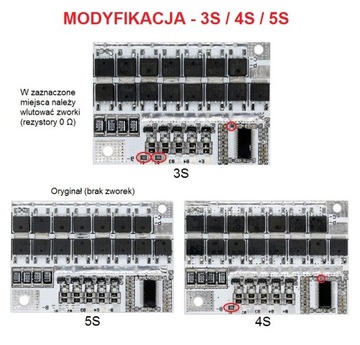

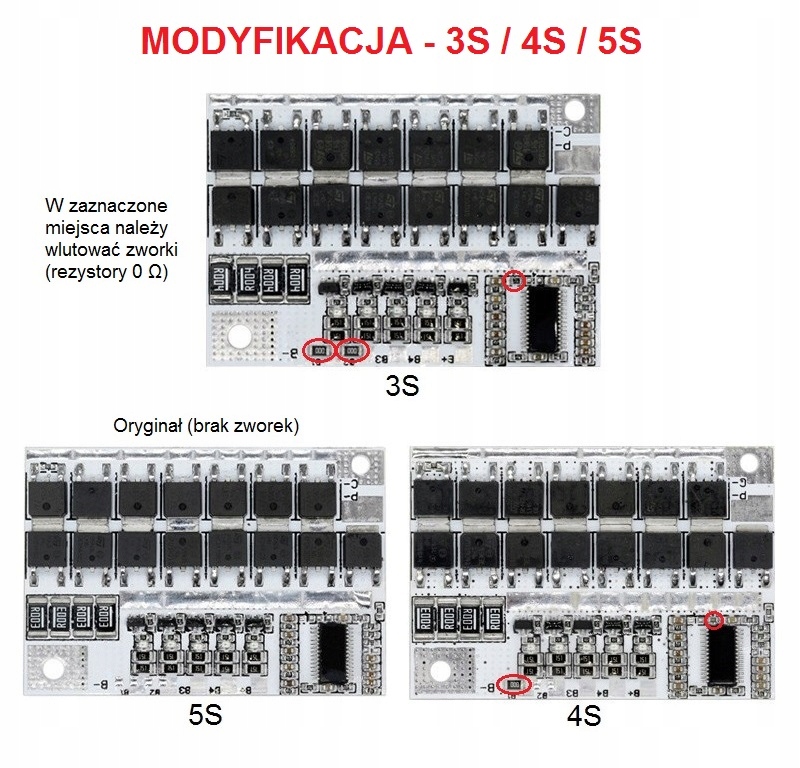

Moduł jest dedykowany do pakietu 5S, jednak istnieje możliwość podłączenia go w układzie 3S i 4S, należy w odpowiednie miejsca wlutować zworki.

Moduły przerabiane nie ulegają już zwrotowi ze względu na ingerencję w układ. Przeróbka na własną odpowiedzialność.

Podłączenie pakietu 4S:

Sposób podłączenia pakietu 4S - ładowanie max. 14,4V

------------------------------------------------------------------------------------------

WSPÓLNY PORT (60A na wyjściu):

B-: podłączyć do bieguna ujemnego pierwszej celi

B1: zostawić niepodłączone

B2: podłączyć do plusa pierwszej celi i minusa drugiej celi

B3: podłączyć do plusa drugiej celi i minusa trzeciej celi

B4: podłączyć do plusa trzeciej celi i minusa czwartej celi

B+: podłączyć do plusa czwartej celi, ładowarki i obciążenia

P-: zostawić niepodłączone

C-: podłączyć do minusa obciążenia i ładowarki

------------------------------------------------------------------------------------------

OSOBNY PORT (80A na wyjściu):

B-: podłączyć do bieguna ujemnego pierwszej celi

B1: zostawić niepodłączone

B2: podłączyć do plusa pierwszej celi i minusa drugiej celi

B3: podłączyć do plusa drugiej celi i minusa trzeciej celi

B4: podłączyć do plusa trzeciej celi i minusa czwartej celi

B+: podłączyć do plusa czwartej celi, ładowarki i obciążenia

P-: podłączyć do minusa obciążenia

C-: podłączyć do minusa ładowarki

------------------------------------------------------------------------------------------

Podłączenie pakietu 3S:

Sposób podłączenia pakietu 3S - ładowanie max. 10,8V

------------------------------------------------------------------------------------------

WSPÓLNY PORT (60A na wyjściu):

B-: podłączyć do bieguna ujemnego pierwszej celi

B1: zostawić niepodłączone

B2: zostawić niepodłączone

B3: podłączyć do plusa pierwszej celi i minusa drugiej celi

B4: podłączyć do plusa drugiej celi i minusa trzeciej celi

B+: podłączyć do plusa trzeciej celi, ładowarki i obciążenia

P-: zostawić niepodłączone

C-: podłączyć do minusa obciążenia i ładowarki

------------------------------------------------------------------------------------------

OSOBNY PORT (80A na wyjściu):

B-: podłączyć do bieguna ujemnego pierwszej celi

B1: zostawić niepodłączone

B2: zostawić niepodłączone

B3: podłączyć do plusa pierwszej celi i minusa drugiej celi

B4: podłączyć do plusa drugiej celi i minusa trzeciej celi

B+: podłączyć do plusa trzeciej celi, ładowarki i obciążenia

P-: podłączyć do minusa obciążenia

C-: podłączyć do minusa ładowarki

------------------------------------------------------------------------------------------

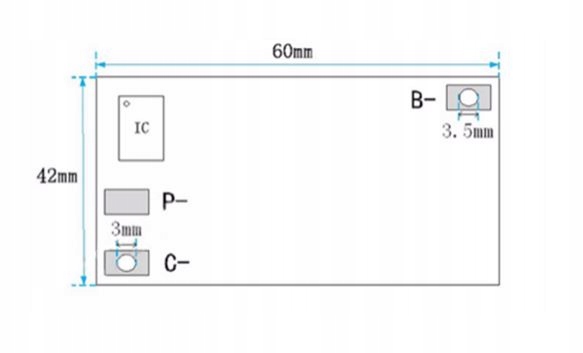

Wymiary modułu:
