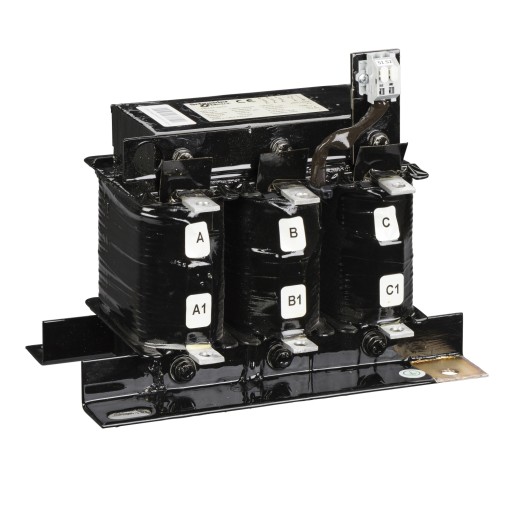

ШНАЙДЕР ДРОССЕЛЬ 100КВАР LVR14X00A4OT

SCHNEIDER LVR14X00A40T

Dławik antyharmoniczny odstrajany 100kvar 135Hz (2,7) 14% 50Hz 400V

• zakres: VarPlus
• skrócona nazwa urządzenia: DR
• typ produktu lub komponentu: Reaktor odstrojony
• częstotliwość sieci: 50 Hz
• moc bierna znamionowa: 100 kvar dla 400 V AC 50 Hz
• napięcie znamionowe sieci: 400 V AC 50 Hz
• kolejność strojenia: 2,7 - 135 Hz - 14% - 50 Hz

Uzupełniający

straty mocy (maks.)

600 W

wartość indukcyjności

0,799 mH

tolerancja indukcyjności

- 5% do 5% na fazę

podstawowa ocena prądu

144,3 A

Aktualna ocena RMS

147,2 A

klasa izolacji elektrycznej

Klasa H

[Ui] rated insulation voltage

1.1 kV

dielectric test voltage

4 kV 50 Hz 1 minute

[Imp] maximum permanent current

1.12 x I1

harmonic current spectrum

5.5 % x I3

10.7 % x I5

5.3 % x I7

2.1 % x I11

dynamic withstand current

2.2 x Isc

[Ith] conventional free air thermal current

2 A at 250 V AC 50 Hz

type of installation

Indoor installation

type of cooling

Forced convection

connections - terminals

Pad terminal

fixing center

200 x 125 mm

height

350 mm

width

350 mm

depth

220 mm

net weight

55 kg

Environment

standards

IEC 60068

IP degree of protection

IP00

operating altitude

<= 2000 m

ambient air temperature for operation

0…55 °C at <= 1000 m

0…50 °C at > 1000...2000 m

average ambient air temperature for operation

50 °C w <= 1000 m (średnio z 24 godzin)

40 °C w <= 1000 m (średnio z 1 roku)

45 °C w > 1000...2000 m (średnio z 24 godzin)

35 °C w > 1000...2000 m (średnio ponad 1 rok)

odporność na warunki klimatyczne

Wilgotność względna: 20...80 %

Mgła solna (400 V/50 Hz) : 250 godzin

Jednostki pakowania

Rodzaj opakowania 1

PCE

Ilość jednostek w pakiecie 1

1

Pakiet 1 waga

62 kg

Pakiet 1 Wysokość

41 cm

Pakiet 1 szerokość

35,5 cm

Pakiet 1 Długość

55 cm

Rodzaj opakowania 2

P06

Ilość jednostek w pakiecie 2

2

Pakiet 2 Waga

132,5 kg

Pakiet 2 Wysokość

50 cm

Pakiet 2 szerokość

80 cm

Pakiet 2 Długość

60 cm
