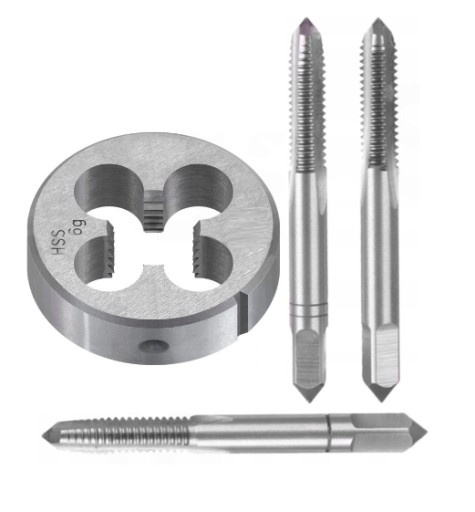

GWINTOWNIK NARZYNKA ZESTAW M7x1.00 GWINT KOMPLET

ZESTAW NARZYNKA + GWINTOWNIK 3X  M7x1.00mm

DANE TECHNICZNE:

• wykonanie: stal narzędziowa NC6
• średnica: M7x1.00 mm
• długość: 57 mm.
• twardość: 60°HRc.
• mocowanie w oprawkach gwinciarskich:kwadrat 4.9 mm, długość 8 mm.
• zalecany otwór: ø 6.0 mm.
• ilość rowków: 3

Uwaga: zalecana średnica otworu pod gwintowanie gwintownikiem M7x1.00mm, to średnica ø 6.0mm.

CHARAKTERYSTYKA GWINTOWNIKÓW:

• Zdzierak - z nakrojem 8P (8 zwojów gwintu w części wcinającej) i kącie przystawienia nakroju 5°)
• Pośredni - z nakrojem 4P (4 zwoje gwintu w części wcinającej) i kącie przystawienia nakroju 10°)
• Wykańczak - z nakrojem 2P (2 zwoje gwintu w części wcinającej) i kącie przystawienia nakroju 20°)

CHARAKTERYSTYKA NARZYNKI M7x1.00:

• typ gwintu: metryczny zwykły prawoskrętny.
• twardość: 60°HRc (+/-1°).
• nakrój: 1.75P.
• zarys gwintu: kąt 60°.
• materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

WYMIARY:

• nacinany gwint (d1): M7.
• średnica zewnętrzna (d2): 25 mm.
• grubość narzynki (h2): 9 mm.
• skok gwintu: 1.0 mm.
• otwory wiórowe: 4.

Zalecana średnica wałka pod gwintowanie: ø6.90 mm.

Posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø25x9mm.

Normy:

• Zgodna z normą: DIN-EN 22 568.
• norma gwintu: ISO DIN-13.
• tolerancja gwintu: ISO (6g).

Na naszych kolejnych aukcjach znajdą Państwo pozostałe rozmiary gwintowników i narzynek.
