Патрон токарный трехкулачковый ВЕВОР 200 мм К11-200А

8-calowy 3-szczękowy uchwyt tokarski do drewna

Samocentrujący i 3-M10 gwint montażowy i z funkcjonalnym

Ten wszechstronny uchwyt jest wykonany z wysokiej jakości hartowanej stali, jest odporny na ściskanie i ma długą żywotność. Posiada dwukierunkowe szczęki do mocowania części przemysłowych w zakresie rozmiarów 0,16"/4 mm - 7,87"/200 mm. Oczywiście ta funkcja samocentrowania uchwytu tokarskiego może oszczędzić kłopotów z wielokrotną kalibracją podczas instalacji. Ten uchwyt jest łatwy w instalacji i obsłudze. Nadaje się do wszystkich rodzajów tokarek ogólnego przeznaczenia, ekonomicznych tokarek CNC, szlifierek, frezarek, wiertarek oraz akcesoriów do obrabiarek.

• Materiał wysokiej jakości
• Wysoka precyzja
• Szczęki uchwytu dwuszczękowego
• Szybka prędkość mocowania
• Wysoka zdolność adaptacji

Specyfikacje

• materiał: Stal hartowana
• Model: K11-200A
• Szczęka: 3 szczęki
• aplikacji: do wiertarko-frezarki CNC
• Kolor: srebrny
• Rozmiar: 7,9"/200 mm
• Średnica zewnętrzna: 7.9"/200mm
• Średnica koła śruby: 7.08" / 180 mm
• Środkowa średnica otworu przelotowego: 2.559 "/65 mm
• Grubość korpusu uchwytu: 2,95" / 75 mm
• Zakres mocowania szczęk wewnętrznych (A-A1): 0,16"–3,35"/4–85 mm
• Zakres zakleszczania szczęk wewnętrznych (B-B1): 2,56"–7,87"/65–200 mm
• Zakres zacisku szczęki zewnętrznej (C-C1): 2,56" - 7,87" / 65 - 200 mm
• Gwint montażowy: 3-M10
• Dokładność: 0,002"/0,051 mm
• Waga produktu: 31,2 funta / 14,14 kg
• Wymiary opakowania (dł. x szer. x wys.): 10,6" x 10,6" x 7,9" / 27 x 27 x 20 cm

Stal hartowana

Wszystkie szyny prowadzące i powierzchnie nośne tego samocentrującego uchwytu szczękowego są precyzyjnie obrobione i przeszły test HRC 58-62.

Samocentrowanie

Ponieważ skok płaskiego prostokątnego gwintu jest równy, trzy pazury mają tę samą odległość ruchu, która ma funkcję automatycznego centrowania.

Precyzyjny uchwyt

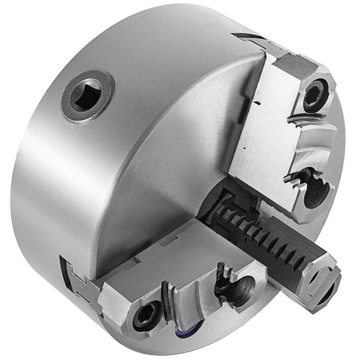

Gdy przekładnia stożkowa jest ciągnięta za pomocą klucza, gwintowany uchwyt tokarski do drewna zaczyna działać, a przekładnia stożkowa kontroluje precyzję przedmiotu obrabianego trzymanego przez uchwyt.

Duży zakres mocowania

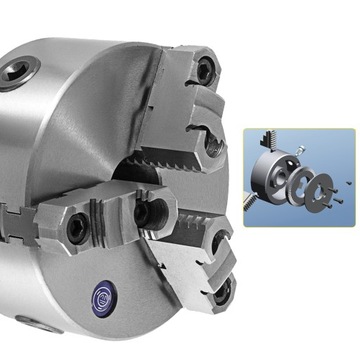

Ten uchwyt jest wyposażony w zestaw odwracalnych szczęk, zakres mocowania szczęk zewnętrznych jest większy niż szczęki wewnętrznej, która jest odpowiednia do mocowania różnych części przemysłowych.

Łatwa instalacja

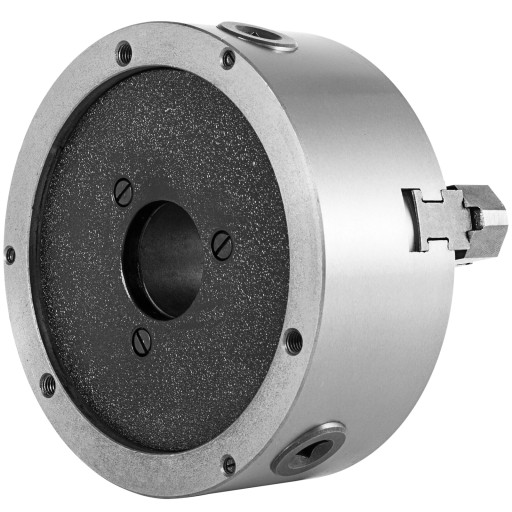

Ten mini uchwyt tokarski składa się z korpusu uchwytu, uchwytu ruchomego i napędu pazurowego. Ponieważ uchwyt jest samocentrujący i nie wymaga kalibracji, instalacja jest prosta i szybka.

Szerokie zastosowanie

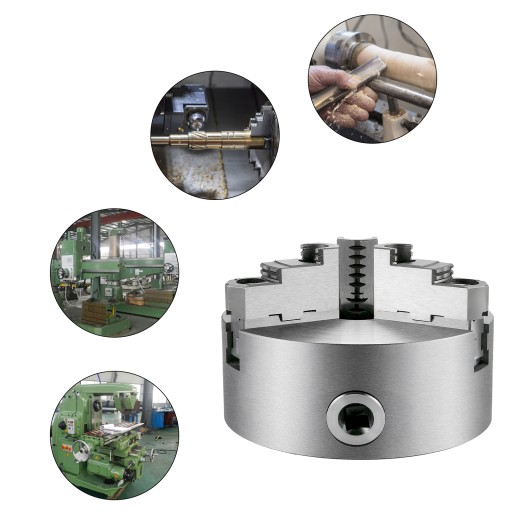

3-szczękowy uchwyt tokarski nadaje się do różnych tokarek ogólnego przeznaczenia, ekonomicznych tokarek CNC, szlifierek, frezarek, wiertarek i akcesoriów do obrabiarek.

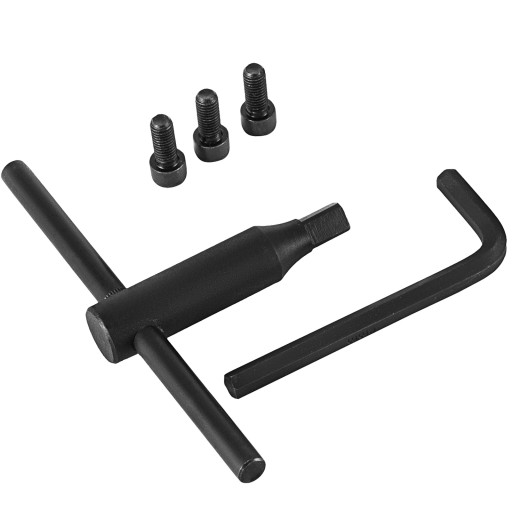

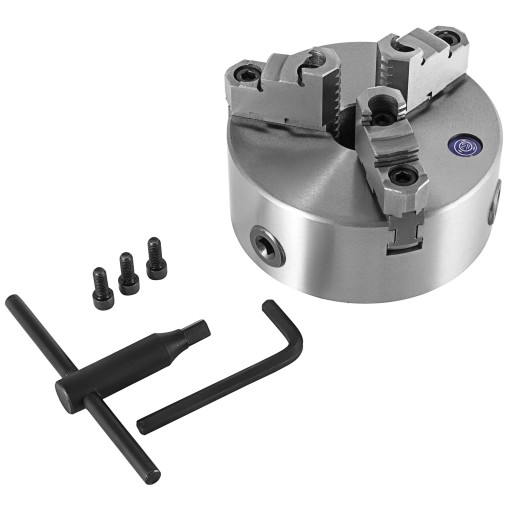

Zawartość paczki

• Uchwyt tokarski 1x200 mm/8 cala
• 1 x klucz do uchwytu
• 3 x śruby montażowe
• 1 x klucz sześciokątny

Funkcje i szczegóły

Materiał wysokiej jakości: Korpus uchwytu tokarskiego wykonany jest z wysokiej jakości stali hartowanej, a test twardości szczęk i prowadnic to HRC58-62. Ma wysoką wytrzymałość i wytrzymałość, odporność na ściskanie i trwałość oraz długą żywotność.

Wysoka precyzja: Szczęki uchwytu tokarki do drewna i trzy szczęki są samocentrujące, dokładność wyrównania jest mniejsza lub równa 0,002 "/0,05 mm, a po instalacji nie jest wymagana regulacja. Wysoka precyzja konstrukcji przekładni stożkowej uchwytu gwarantuje dokładność działania uchwytu.

Szczęki uchwytu dwuszczękowego: szczęka wewnętrzna ma dodatni kształt litery L, a szczęka zewnętrzna ma kształt odwróconej litery L. Zakres mocowania tego uchwytu wynosi od 0,16"/4 mm do 7,87"/200 mm, co jest odpowiednie do mocowania różnych części przemysłowych.

Szybka prędkość mocowania: 3-szczękowy uchwyt tokarski ma funkcję automatycznego centrowania, dzięki czemu nie trzeba go wielokrotnie kalibrować podczas instalacji. Wystarczy go zainstalować we właściwej kolejności, co jest proste, szybkie i wygodne.

Wysoka adaptacyjność: dodatkowe śruby sprawiają, że uchwyt do przewijania jest bardzo elastyczny i może być używany z tą samą serią szczęk, co uchwyt. Ten mechaniczny uchwyt tokarski nadaje się do mocowania różnych części, takich jak wiszące wały, tarcze, trójkąty równoboczne itp.
