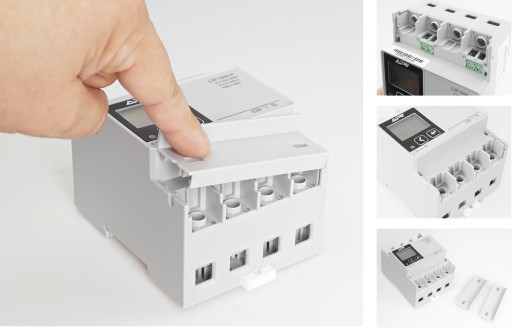

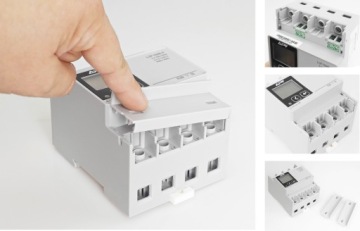

СЧЕТЧИК ЭНЕРГИИ ТРЕХФАЗНЫЙ ДВУНАПРАВЛЕННЫЙ 100A MODBUS RS485 КОМБАЙН

MIERNIK TRÓJFAZOWY ENERGII ELEKTRYCZNEJ, LICZNIK DOKONUJĄCY POMIARU DWUKIERUNKOWEGO (POBÓR/ODDANIE) 100A.

Posiada opcję zdalnego odczytu danych, poprzez MODBUS -RS485.

Kod produktu: L3F1946-4M

Licznik, miernik trójfazowy z wyświetlaczem LCD, służący do pomiaru i monitorowania zużycia energii elektrycznej sieci trójfazowej. Idealni do sieci fotowoltaicznych.

• Do zastosowań zarówno komercyjnych jak i przemysłowych.
• Mierzy i wskazuje całkowity pobór / oddanie energii aktywnej (kWh) i mocy (W).
• wyposażony jest w duży i czytelny wyświetlacz oraz przeznaczony jest do zdalnego odczytywania pomiarów energii elektrycznej poprzez magistralę MODBUS RTU (RS485)

Licznik L3F przeznaczony jest do zdalnego odczytywania pomiarów energii elektrycznej, poprzez magistralę MODBUS RTU (RS485), takich jak:

• napięcie
• natężenie prądu
• prąd czynny
• prąd bierny
• moc pozorna
• współczynnik mocy
• częstotliwość
• wartości maksymalne i minimalne

Pozostałe funkcje pomiarowe urządzenia:

• pomiar dwukierunkowej energii czynnej;
• pomiar dwukierunkowej energii biernej;
• pomiar cztero-kwadrantowej energii biernej;
• moc pozorna;

Dane techniczne:

• Częstotliwość: 50/60 Hz
• Zakres napięcia: 0.8Un ～ 1.2Un
• Wyjście impulsowe: gdy aktywne, zakres impulsów（80±20%）ms
• RTC error (błąd pomiarowy): ≤0.5s/day
• Klasa szczelności IP: IP54（obudowa przednia）/ IP20（obudowa tylna）
• Temperatura pracy: (-25～70)℃
• Temperatura przechowywania: (-30～80)℃
• Wilgotność względna: (5～95)% （bez kondensacji),
• Interfejs komunikacji: Port RS485,
• Protokół Modbus-RTU, szybkość transmisji do 9600bps.

Wymiary urządzenia:

• wys: 90 mm,
• szer: 72 mm (4 moduły),
• gł. całkowita: 63 mm.

Prąd wejściowy:

• Wejście bezpośrednie: 5(100)A

Zużycie energii

• Obwód napięciowy: < 4VA
• Obwód prądowy: < 1VA

Prąd rozruchowy:

• Wejście bezpośrednie: 0.002Ib

Dokładność:

• Prąd napięciowy: klasa 0.2,
• Moc, energia czynna: klasa 0.5S,
• Energia bierna: klasa 2,
• Napięcie znamionowe: 3×220/380V (+/-10%).

Podłączenie:

1. Trójfazowe, czteroprzewodowe podłączenie bezpośrednie,
2. Jednofazowe podłączenie bezpośrednie,
3. Komunikacja oraz wyjście optyczne.
