Комплект для крепления на две нити для 4-х фотоэлектрических панелей длиной 4,4 м.

Zastosowanie: Montaż paneli fotowoltaicznych na dachu skośnym, konstrukcja drewniana, blachodachówka, blacho trapez, gont itp.

Zestaw pod moduły o maksymalnej szerokości 1050 mm

Mocowanie: Śruby fi-10 wkręcane w drewno.

Zalety:

• Zestaw umożliwiający zamocowanie 4 paneli w jednym rzędzie, panele mocowane w układzie pionowym. Pozostałe wielkości zestawów dostępne na innych naszych aukcjach w wielkościach od 1 - 10 paneli fotowoltaicznych, montowane w jednym rzędzie poziomym.
• Zawiera kompletną konstrukcję wraz z elementami uziemiającymi i mocującymi przewody elektryczne.
• Przemyślany system pozwala na proste i szybkie zamontowanie paneli na dachu.
• Uchwyty CC-02 umożliwiają szybko i sprawnie uporządkować nadmiar przewodów tak aby nie dotykały dachu, a zwłaszcza połączenia MC-4 pod panelami.
• Zacisk i podkładki uziemiające pozwalają na pewne połączenia uziemiające poszczególnych paneli z przewodem uziemiającym instalację. Anodowane panele jak i szyny montażowe mają powłokę o właściwościach izolacyjnych, dlatego koniecznym jest stosowanie podkładek przebijających izolację zapewniając pewne metaliczne połączenie poszczególnych paneli z szyną montażową a dalej z przewodem uziemiającym.

Zestaw zawiera:

4 x Szyna dachowa RR-01 L=2200

2 x Łącznik szyny LD-15

10 x Śruba dwugwintowa M10x200 + adapter RHC09L200

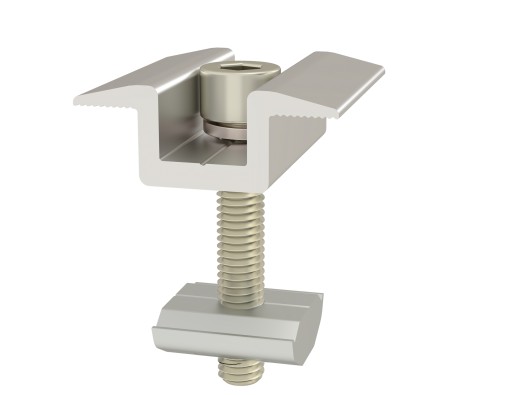

6 x Klema środkowa z wpustem KS-351

4 x Klema końcowa z wpustem KK-351

1 x Zacisk 16mm2 uziemiający szynę ZU-01

4 x Podkładka uziemiająca panele PU-01

8 x Uchwyt przewodów solarnych CC-02

Istnieje możliwość wymiany klem na pasujące do paneli o grubości 30 mm lub 40 mm (w takim przypadku prosimy o informację w wiadomości dla sprzedającego)

Materiał:

• Twarde aluminium anodowane w gatunku 6005-T5.
• Elementy śrubowe ze stali nierdzewnej A2-70.

Pozostałe elementy instalacji fotowoltaicznych dostępne są na innych naszych aukcjach.

W zakładce "Dodatkowe informacje" znajduję się pełny katalog konstrukcji fotowoltaicznych oferowanych przez naszą firmę.
