Czujnik temperatury DS18B20 na PCB sonda cyfrowa Dallas

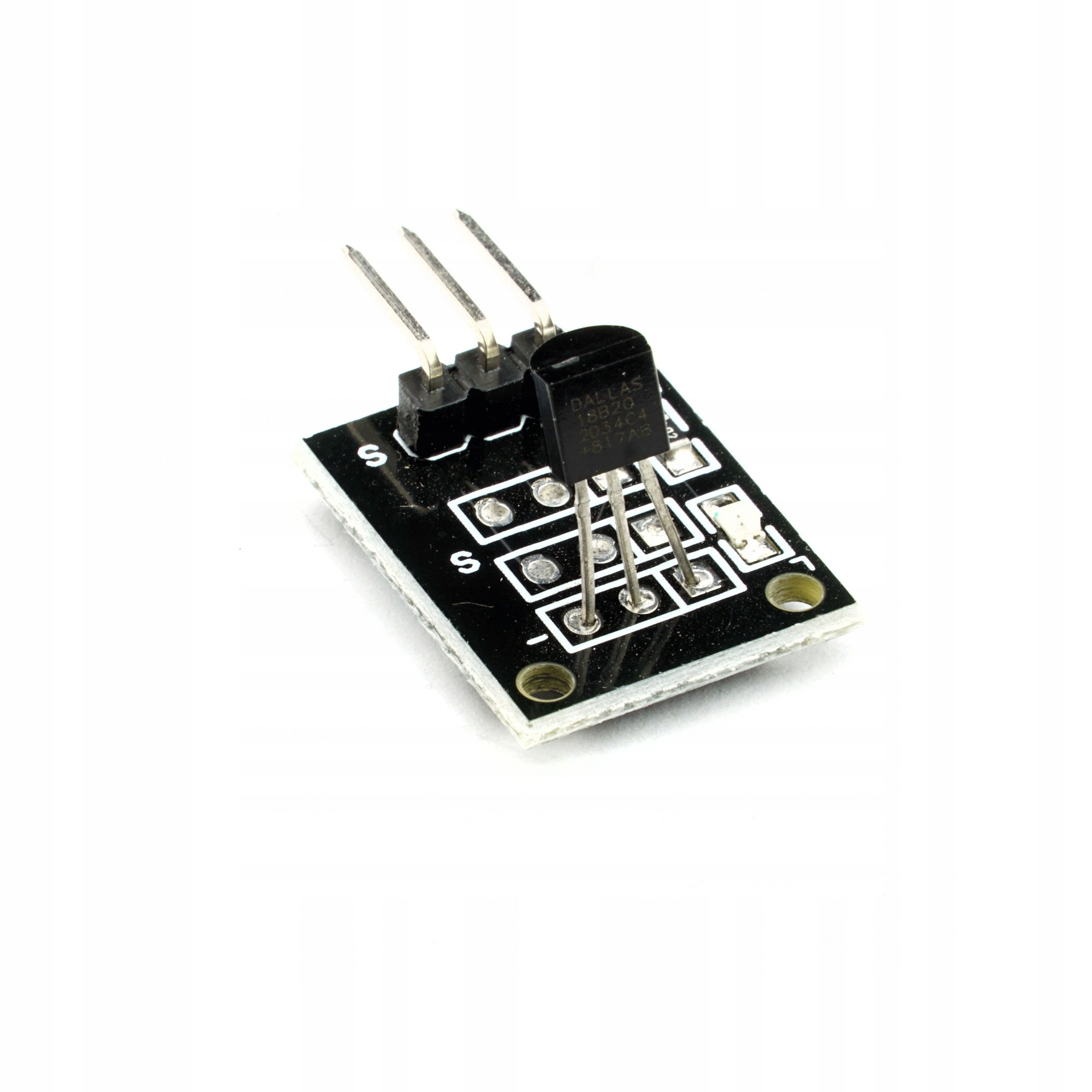

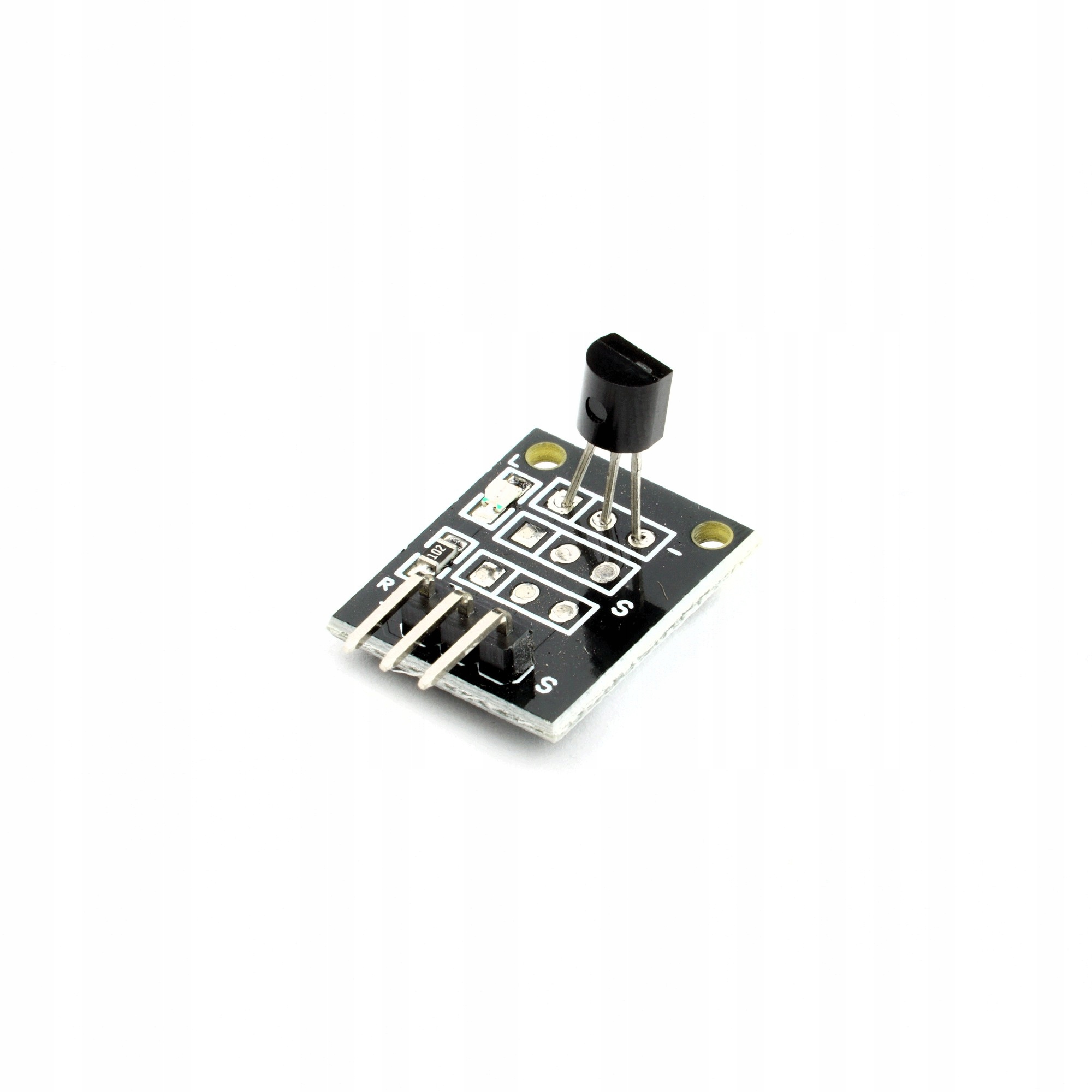

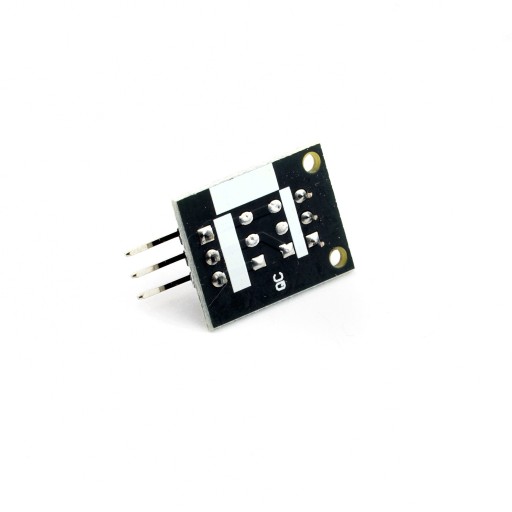

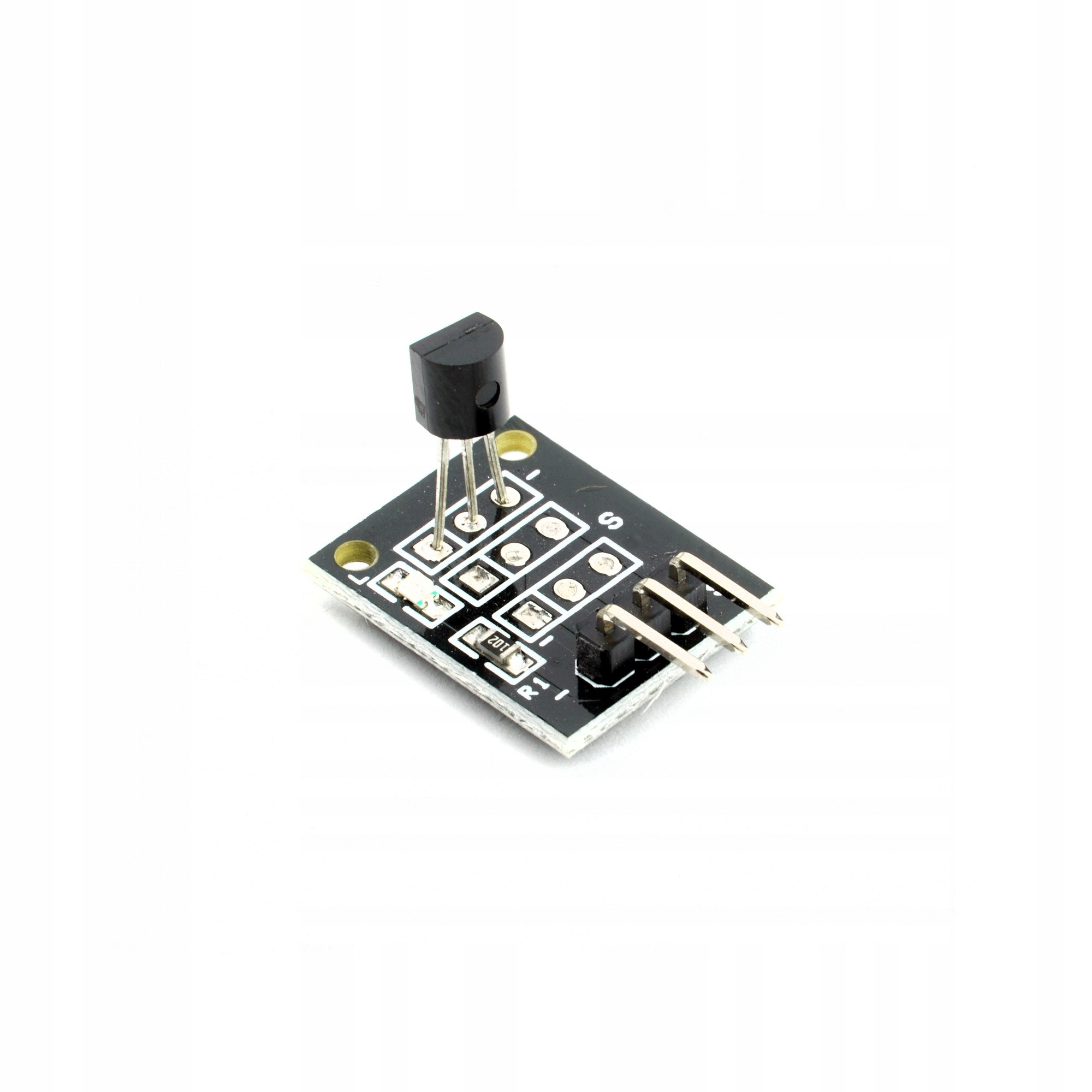

DS18B20 w obudowie TO92 na płytce PCB to cyfrowy czujnik temperatury działający z napięciem 3.3V i 5V. Sprzedawane przez nas czujniki są oryginalne wyprodukowane przez MAXIM Integrated (które wykupiło Dallas Semiconductors),  posiadają wbudowany przetwornik ADC pozwalający podawać odczyt z dokładnością 12-bit co odpowiada rozdzielczości 0.0625°C a sam pomiar jest dokładny do 0.5°C.

Możliwość podłączenia kilku czujników na 1 przewodzie:

Czujniki posiadają interfejs 1-wire umożliwiający komunikację za pomocą tylko 1 przewodu danych oraz połączenie wiele czujników na tym samym przewodzie, każdy DS18B20 posiada swój unikalny numer seryjny dzięki czemu można odróżnić je między sobą -dzięki temu redukujemy liczbę przewodów i oszczędzamy porty mikrokontrolera. Sposób podłączenia pokazany w galerii produktu.

DS18B20 Do poprawnego odczytu temperatury należy zastosować rezystor podciągający 4.7kΩ miedzy nóżką VCC (czerwony) i DATA (żółty) - rezystora nie ma w zestawie.

Sprzedawany czujnik może działać w trybie pasożytniczym - czyli możliwe jest podłączenie go przy pomocy 2 przewodów, sposób połączenia prezentujemy w galerii.

Specyfikacja:

• zasilanie 3,3-5V
• Zakres pomiaru: -55°C do +125°C
• Dokładność pomiaru: 0.5°C w przedziale -10-85°C
• Dokładność pomiaru:  1°C w przedziale -30-100°C
• Dokładność pomiaru:  2°C w przedziale -55-125°C
• Rozdzielczość: od 9 do 12 bitów
• wyprowadzenia VCC, GND, DATA
• typ obudowy TO92

Zapewniamy pełne wsparcie merytoryczne wszystkim naszym klientom.
