ПОМЕШАЮЩИЙ ФИЛЬТР F&F ТИПА D OP-230

Filt przeciwzakłóceniowy F&F OP-230 z ogranicznikiem T3 (D) na szynę DIN

Opis produktu

Typ 3 (dawniej D). Z potrójnym filtrem przeciwzakłóceniowym.

OP-230 to profesjonalne zabezpieczenie przeciwzakłóceniowe dla urządzeń pracujących w rozdzielniach przemysłowych, szczególnie wrażliwych na zakłócenia i przepięcia w sieci zasilającej.

Dedykowane w szczególności dla rozbudowanych systemów automatyki przemysłowej z wykorzystaniem przekaźników czasowych, sterowników PLC, multimetrów, komputerów i innych urządzeń mikroprocesorowych. Również do zastosowania w instalacjach domowych jako zabezpieczenie sprzętu komputerowego i RTV.

Działanie

OP-230 realizuje dwa zabezpieczenia:

Potrójny filtr przeciwzakłóceniowy - specjalnie zaprojektowany pasywny układ dławików, w znacznym stopniu eliminujący zakłócenia radioelektryczne i przemysłowe (filtr symetryczny). Jednocześnie blokuje zakłócenia przychodzące z sieci energetycznej i odwrotnie - zakłócenia pochodzące od urządzeń użytkownika (kuchenka mikrofalowa, komputer, zasilacze impulsowe, itd.) nie są przepuszczane do sieci zasilającej. Filtr ochronnika to układ o strukturze czwórnika (czwórnik to układ mający cztery zaciski – jedna z par zacisków pełni rolę wejścia, zaś druga wyjścia), który przepuszcza bez tłumienia lub z małym tłumieniem napięcia i prądy o określonym paśmie częstotliwości, a tłumi napięcia i prądy leżące poza tym pasmem. Filtry znajdują zastosowanie głównie w urządzeniach elektronicznych i energetycznych. Umieszczone pomiędzy źródłem zasilania a odbiornikiem powodują, że do odbiornika dostaje się sygnał o pożądanym widmie częstotliwości.

Zaawansowany układ przeciwprzepięciowy – chroniący urządzenia w obwodzie, w który włączony jest ochronnik. Specjalne warystory działają zarówno przy typowych przepięciach sieciowych, jak również przy groźnych przepięciach asymetrycznych, które często występują jednocześnie z przepięciami symetrycznymi. OP-230 absorbuje wysoką wartość impulsu przepięciowego przy wyjątkowo krótkim czasie reakcji. Zastosowanie, nie jak zazwyczaj jednego lub trzech, ale sześciu warystorów tworzy podwójny stopień ostatecznego zabezpieczenia.

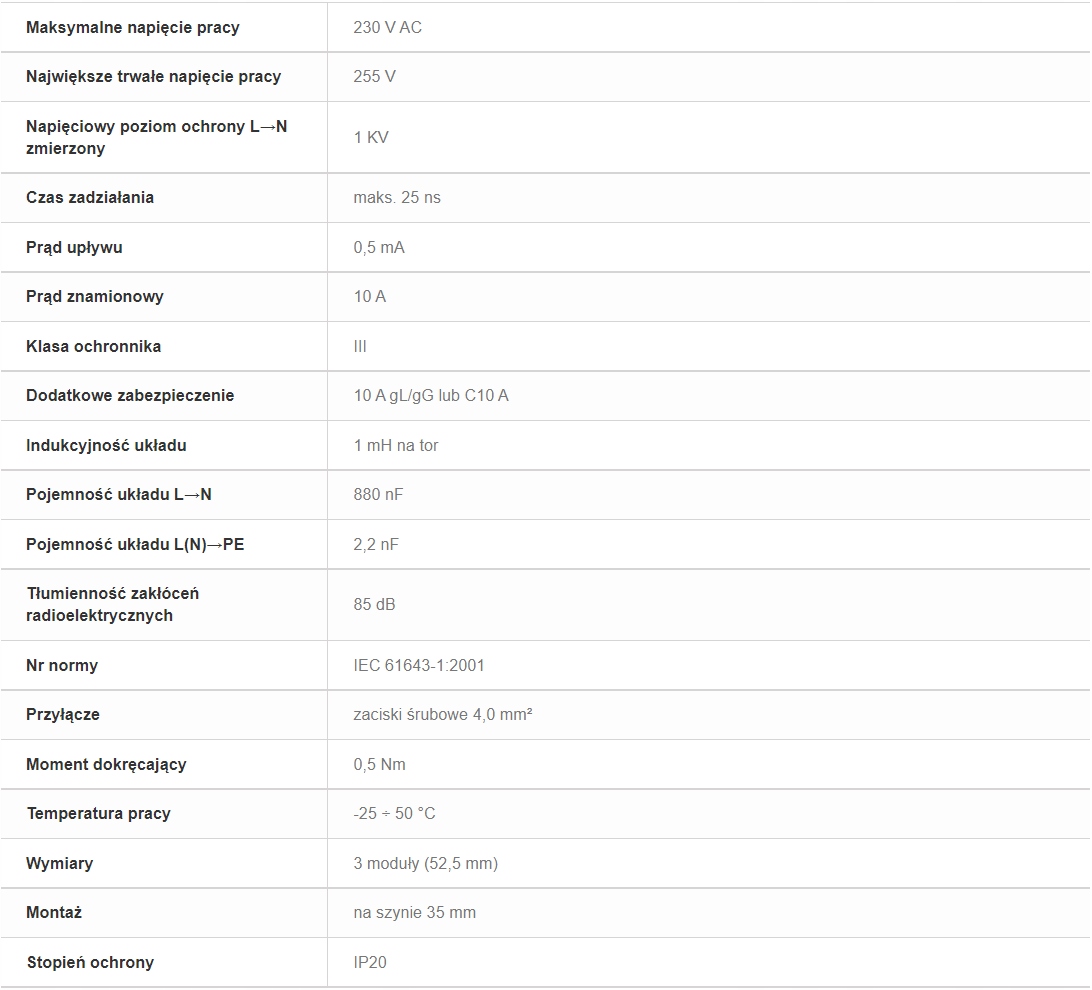

Dane techniczne:

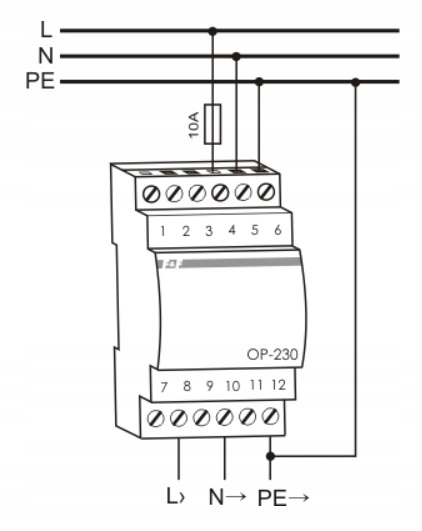

Schemat:
