СОЛНЕЧНЫЙ КОМПЛЕКТ 230 В, РЕГУЛЯТОР ПАНЕЛИ MPPT 1000 Вт

GOTOWY ZESTAW SOLARNY Z PRZETWORNICĄ I AKUMULATOREM

PANEL SOLARNY 400W

Dzięki opatentowanej technologii Q.ANTUM i zoptymalizowanemu połączeniu ogniw ze znacznie mniejszą liczbą szczelin, moduł ten zapewnia optymalną wydajność i uzysk. Samo zmniejszenie odległości między ogniwami słonecznymi Q.ANTUM poprawia wydajność nawet o 21,4%.

Q.PEAK DUO M-G11 został zaprojektowany z myślą o rzeczywistych warunkach. Przy niskim napromieniowaniu 200 W / m² nadal osiąga 98% swojej pierwotnej sprawności. Wydajność modułu słonecznego jest mierzona przy idealnym napromieniowaniu 1000 W / m².

Rama wykonana jest z zaawansowanego technologicznie stopu aluminium i posiada certyfikat na wysokie obciążenia śniegiem (6000 Pa) i wiatrem (4000 Pa).

OPIS PRODUKTU:

• Producent: QCELLS
• Model: Q.Peak DUO M-G11 - 400W
• Wydajność w warunkach standard, STC (tolerancja +5 W/−0 W)
• Moc maksymalna: 400W
• Prąd zwarcia [A]: 13.54
• Napięcie jałowe [V]: 37.16
• Prąd w punkcie MPP [A]: 12.90
• Napięcie w punkcie MPP [V]: 31.00
• Efektywność [%]: ≥ 20.8

• Wymiary (Dł x Szer x Głęb) mm: 1692 x 1134 x 30 (łącznie z ramą)
• Szyba: 3,2mm termiczne wzmocnione antyrefleks
• Gniazdo: 53-101 mm x 32-60 mm x 15-18 mm
• Klasa ochronności: IP67, z diodami obejściowymi
• Waga [kg]: 21,2 kg
• Ogniw: 4mm² kabla; (+) > 1250 mm, (-) > 1250 mm
• Kolor ramy: Czarny, aluminium anodowane

MINIMALNA WYDAJNOŚĆ W NORMALNYCH WARUNKACH, NMOT²

• Moc w punkcie MPP [W]: 300.1
• Prąd zwarcia [A]: 10.91
• Napięcie jałowe [V]: 35.04
• Prąd w punkcie MPP [A]: 10.16
• Napięcie w punkcie MPP [V]: 29.54

W ZESTAWIE:

• Panel solarny 400W
• Regulator solarny MPPT 100/30
• Akumulator GEL 130Ah
• Przetwornica 1000W
• Złącze szeregowe
• Kabel czerwony 5 m
• Kabel czarny 5 m
• Kod produktu: VE2606

Szacowany czas ładowania akumulatora w tej konfiguracji to 4 godziny.

Regulator Smart Solar 100V / 30A / 12V/24V BT+

Regulatory ładowania w wersji Smart Holenderskiego producenta Victron Energy to najbardziej zaawansowane urządzenia dostępne na rynku. Posiadają ultra szybki system śledzenia punktu mocy MPPT gwarantujący nawet do 50% więcej mocy niż w tradycyjnych regulatorach PWM. Umożliwiają również ładowanie w cieniu jak i w niekorzystnych warunkach oświetleniowych jakimi jest poranek oraz późne popołudnie.

Inteligentny algorytm unikalny dla firmy tzw. Battery Life Algoritm zarządza napięciem akumulatora w taki sposób aby maksymalnie przedłużyć jego żywotność. Aktualne napięcie podawane na akumulator żelowy ustalone jest na podstawie kilku parametrów. Są nimi temperatura otoczenia, poziom naładowania akumulatora, napięcie akumulatora oraz faktyczna ilość prądu jaką przyjmuje akumulator. Algorytm Battery Life po naładowaniu obniża napięcie akumulatora tak aby bez potrzeby nie utrzymywać sztucznie wysokiego napięcia co ma wpływ na szybsze zużycie baterii.

Użytkownik posiada również możliwość zaprogramowania sposobu ładowania akumulatora. Wyboru typu akumulatora a także momentu rozłączenia i podłączenia systemu w zależności od napięcia baterii. Ponadto regulatory Smart umożliwiają realizację załączania napięcia dzień noc i mogą służyć jako regulatory ładowania do lamp solarnych lub innych urządzeń sterowanych za pomocą pory dnia.

Jednak najważniejsza funkcja to wbudowany w regulator interfejs BlueTooth. Za pomocą zwykłego telefonu komórkowego z systemem IOS, Android lub Windows możemy połączyć się do regulatora i dokonać całego programowania bez jakiejkolwiek ingerencji w urządzenie. Ponadto regulatory smart umożliwiają pełen monitoring systemu w czasie rzeczywistym jak i historycznym.

Regulator MPPT

• Producent: Victron Energy
• Model: MPTT Smart Solar 100|30
• Napięcie akumulatora [V]: 12V lub 24V (auto)
• Maksymalny prąd obciążenia [A]: 30 A
• Automatyczne rozłączenie akumulatora: TAK
• Max moc [W] panela słonecznego: akumulator 12V -> 440W
• Max moc [W] panela słonecznego: akumulator 24V -> 880W
• Max napięcie [V] panela słonecznego: 100V
• Zużycie własne: 12V - 30 mW | 24V - 20 mW
• Ładowanie absorbcyjne: regulowane: 14,4V / 28,8V
• Ładowanie spoczynkowe: regulowane : 13,8V / 27,6V
• Rozłączenie przy rozładowaniu: 11,1V / 22,2V lub Battery Life
• Załączenie po naładowaniu: 13,1V / 26,2V lub Battery Life
• Kompensacja temperatury: -16 mV / °C resp. -32 mV / °C
• Elastyczny algorytm ładowania: Tak
• Temperatura pracy: -35C - +60C
• Wymiary SxWxG [mm]: 117 x 232 x 327 mm
• Waga [kg]: 1,65 kg
• Montaż: przeznaczony do wewnątrz
• Klasa ochrony: IP43 (elementy elektroniczne), IP22 (obszar przyłącza)
• Ochrona: przed odwrotną polaryzacją akumulatora (bezpiecznik), zbyt wysoką temperaturą, zwarciem wyjścia.
• Standardy bezpieczeństwa: EN/IEC 62109-1, UL 1741, CSA C22.2

AKUMULATOR VICTRON ENERGY ŻELOWY 130Ah 12V

Wszystkie akumulatory żelowe Victron Energy to najwyższa światowa jakość dedykowana do profesjonalnych systemów solarnych pracujących wyspowo. Akumulatory VE zapewniają bardzo wysoką sprawność w połączeniu z trwałością do 12 lat. Holenderska firma Victron Energy, znana ze swojego profesjonalnego podejścia do systemów energii odnawialnej, oferuje produkty o klasę wyższa od powszechnie dostępnych akumulatorów żelowych. Decydując się na zakup tej serii produktów wybieracie Państwo stabilność oraz bezproblemową pracę na lata. Akumulatory żelowe cechują się wysoką wydajnością przy małym prądzie rozładowania. W takiej sytuacji mogą oddać większy ładunek niż mają nominalnie zgromadzony. Akumulatory Victron Energy GEL zalecamy do wszystkich profesjonalnych systemów zasilania solarnego.

AKUMULATOR ŻELOWY:

• Producent: Victron Energy
• Model: GEL 130 Ah 12V
• Napięcie robocze [V]: 12V
• Pojemność [Ah]: 130Ah
• Napięcie ładowania praca cykliczna [V]: 14.1V – 14.4V
• Napięcie ładowania praca standby [W]: 13.5V – 13,8V
• Napięcie przechowywania [V]: 13.2V – 13.5V
• Wymiary SxWxG [mm]: 410mm x 176mm x 227mm
• Waga [kg]: 38kg

WYTRZYMAŁOŚĆ AKUMULATORA

• 1800 cykli przy 20% rozładowaniu
• 750 cykli przy 50% rozładowaniu
• 500 cykli przy 80% rozładowaniu
• Projektowana żywotność 12 Lat tryb FLOAT

Technologia VRLA

Dzięki wykorzystaniu nowoczesnej technologii VRLA akumulator przez zawór w razie potrzeby uwalnia nadmiar zgromadzonych gazów. Rozwiązanie jest bezpieczne dla środowiska a jednocześnie chroni akumulator przed zniszczeniem.

Technologia GEL

W akumulatorach Victron Energy zastosowana jest w 100% technologia żelowa. Dzięki temu akumulator dużo lepiej znosi pracę cykliczną, głębokie rozładowania oraz niskie temperatury.

Niskie samo rozładowanie

Akumulatory żelowe Victron Energy cechują się wyjątkowo niskim poziomem samo rozładowania, które oscyluje w granicach 2% miesięcznie. Dzięki temu akumulatory VE mogą być przechowywane przez długi okres czasu bez obawy, że ulegną zniszczeniu. Świetnie sprawdzają się w sytuacjach, gdy system fotowoltaiczny nie pracuje przez kilka miesięcy z powodu braku nasłonecznienia.

PRZETWORNICA NAPIĘCIA VICTRON ENERGY PHOENIX 12V/1200

Przetwornice Victron Energy Holenderskiego producenta to aktualnie najlepsza, najbardziej wydajna i prestiżowa marka urządzeń w fotowoltaice akumulatorowej. Wszystkie przetwornice napięcia tego producenta cechują się 5 letnią gwarancją a także wysoką sprawnością co przekłada się na mniejsze zużycie energii z akumulatora. Każda przetwornica została wyposażona w tryb ECO Mode minimalizujący zużycie energii gdy przetwornica nie ma obciążenia. Pozwala to na nie wyłączanie urządzenia kiedy nie korzystamy z napięcia 230V. Oczywiście funkcję tą można włączyć i wyłączyć ręcznie.

Monitorowanie przez aplikację w telefonie to kolejna innowacja znacznie poprawiające obsługę całego urządzenia. Dzięki komunikacji BlueTootch możemy w pełni zarządzać przetwornicą napięcia bez  potrzeby podchodzenia do niej. Możliwe jest odczytanie poziomów napięcia, mocy oraz stanu urządzenia a także dokonywania nastawów takich jak alarmy niskiego rozładowania czy rozłączenie przetwornicy napięcie przy zbyt niskim napięciu z akumulatora.

Przetwornice napięcia zalecamy dla najbardziej wymagających klientów. Dla wszystkich tych, którym zależy na jak najmniejszej konsumpcji własnej i cichej pracy dzięki zaawansowanemu sterowaniu wentylatorami. Urządzenia Victron Energy uznawane są za najcichsze dostępne na rynku.

PRZETWORNICA NAPIĘCIA:

• Producent: VICTRON ENERGY
• Model: Phoenix 12/250
• Moc ciągła przy 25C / 40C: 1000W / 850W
• Moc chwilowa: 2200W
• Napięcie wejściowe: 9,2V - 17V
• Odłączenie przy niskim napięciu (regulowane): 9,3V
• Alarm o niskim poziomie akumulatora (regulowane): 10,9V
• Sprawność maksymalna  [%]: 91%
• Pobór mocy bez obciążenia: 7W
• Pobór mocy bez obciążenia ECO: 1W
• Zabezpieczenie przed zwarciem na wyjściu: tak
• Zabezpieczenie przed przeciążeniem: tak
• Ostrzeganie przed zbyt niskim i wysokim napięciem baterii: tak
• Ostrzeganie przed zbyt wysoką temperaturą: tak
• Poziom szczelności: IP21
• Dedykowany przewód DC: 10mm2
• Waga urządzenia: 7,4 kg
• Wtmiary (wys x szerokość x dłogość): 117 x 232 x 327 mm
• Zdalny wyłącznik ON/OFF: tak
• Norma bezpieczeństwa: EE-IEC 60335-1 / EN-IEC62109-1

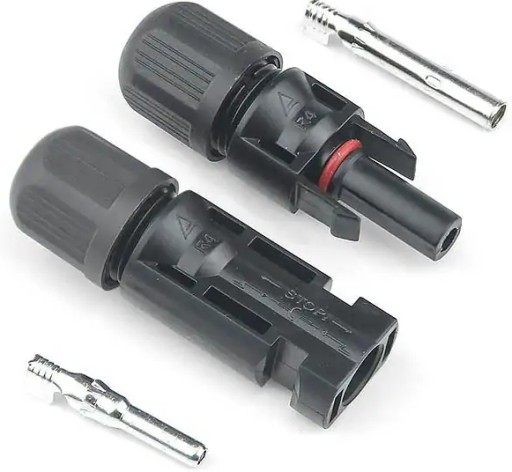

ZŁĄCZE SZEREGOWE MC4:

Do każdego zestawu dołączamy komplet złącz MC4 umożliwiających wykonanie hermetycznego połączenia panela słonecznego z regulatorem ładowania. Sprzedawana przez nas panele wyposażone są firmowo w złącza MC4 umożliwiające łatwe i szybkie połączenie instalacji. Zastosowanie złącza MC4 gwarantuje bezstratne energetycznie połączenie oraz możliwość szybkiego rozłączenia panela słonecznego od układu w razie potrzeby.

Przewód solarny do połączenia instalacji 2.5mm2/4mm2 - 5m

Do naszych zestawów dołączamy przewód umożliwiający wykonanie połączenia panela słonecznego do regulatora. Na przewodzie zaciśnięty jest konektor MC4 umożliwiający sprawne połączenie panela do regulatora ładowania. Dla zestawów zawierających akumulator na drugim końcu przewodów zarabiamy konektor do klem akumulatora. Po przecięciu przewodu można wykonać połączenie z panela do regulatora i z regulatora do akumulatora.

Zestawy z panelami 5W do 50W posiadają przewód LGY o przekroju 2.5 mm2. Zestawy z większymi panelami słonecznymi wyposażone są w przewód solarny odporny na promienie UV w podwójnej izolacji o średnicy 4 mm2. W każdym zestawie znajduje się 5 metrów przewodu czarnego oraz 5 metrów przewodu czerwonego.
