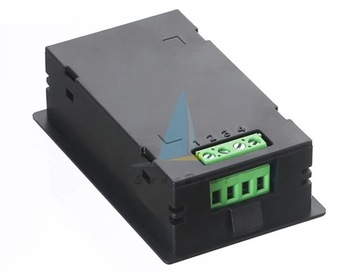

Измеритель тока счетчика напряжения, ваттметр переменного тока 230 В

03K20 MIERNIK PRĄDU I NAPIĘCIA AC Z WATOMIERZEM

np. do pomiaru parametrów pracy odbiorników lub produkcji prądu przez inwerter sieciowy, jednofazowy (230V)

Jeśli nie jesteś pewien jak dobrać miernik przeczytaj załączony na dole, w zakładce: "Dodatkowe informacje" poradnik i/lub instrukcję do miernika.

DANE TECHNICZNE:

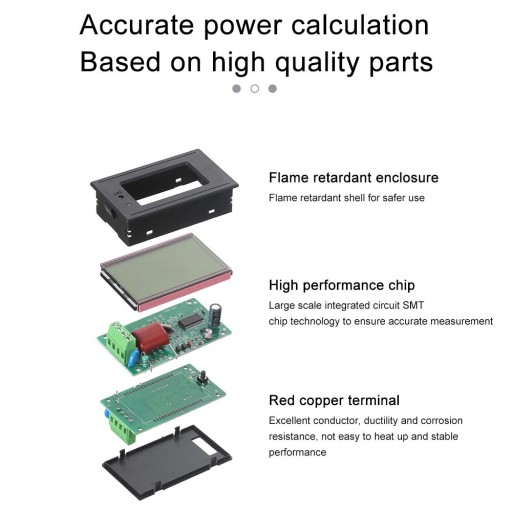

Został zaprojektowany z dedykowanym chipem pomiarowym i ma zalety dobrej stabilności, niskiego zużycia energii i wysokiej dokładności. Pełnoekranowy wyświetlacz napięcia, prądu, częstotliwości sieci, mocy czynnej, współczynnika mocy, skumulowanej mocy, szeroko wykorzystywany w zastosowaniach prywatnych i przemysłowych

Do zastosowania w instalacjach prądu przemiennego np. jako urządzenie testujące parametry napięcia i prądu w sieci lub w przetwornicy (samochodowej).

Szerokie zastosowanie w urządzeniach elektromechanicznych.

Pozawala na monitorowanie prądu przemiennego, częstotliwości, napięcia prądu.

Specyfikacja:

- do pracy w sieci 110V 60Hz i 220V 50Hz

- limit obciążenia:  4400 W / 20A

- precyzja odczytu mocy 0,01 W / energii 0,01 kWh / prądu 0,01 A / napięcia 0,01 V

częstotliwość 1 Hz / współczynnik mocy 0,01

- zakres pomiaru napięcia: 80 -260 V

- zakres pomiaru prądu: 0,00 -20,0 A

- zakres pomiaru mocy: 0,00 -5,00 KW

- błąd pomiaru: 0,1%

- obudowa: PVC

OPIS DZIAŁANIA:

Urządzenie prezentuje pomiary napięcia elektrycznego zgodnie z odczytem na wejściu.

Robocza temperatura otoczenia 0 ~ 85 stopni, wilgotność mniejsza niż 90%

Instrukcja działania przełącznika:

1. Krótko naciśnij przycisk "Set", aby włączyć i wyłączyć podświetlenie.

2. Naciśnij i przytrzymaj przycisk "ustawienia" przez 3 sekundy, aby przejść do ustawienia mocy przeciążenia:

• Krótko naciśnij przycisk "Set", aby zwiększyć odpowiednią wartość o 1, naciśnij i przytrzymaj przez 2 sekundy, aby przesunąć kursor, a maksymalna wartość ustawienia wynosi 99,9 kw;

• Brak działania przez 5 sekund, zapisz dane i wyjdź z ustawień.

3. Naciśnij i przytrzymaj przycisk "Set" przez 5 sekund, skumulowana moc zostanie wyczyszczona, a ustawienie mocy przeciążenia powróci do wartości domyślnej.

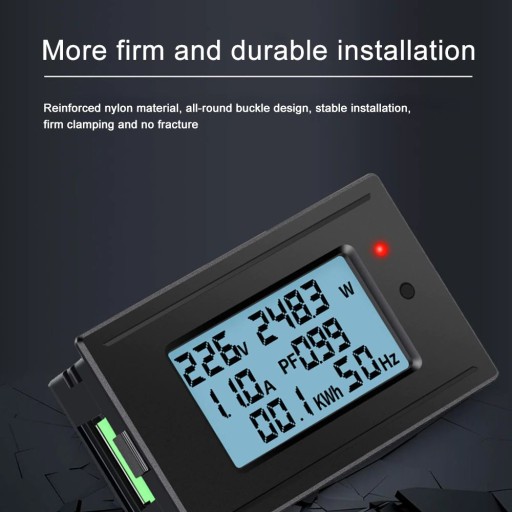

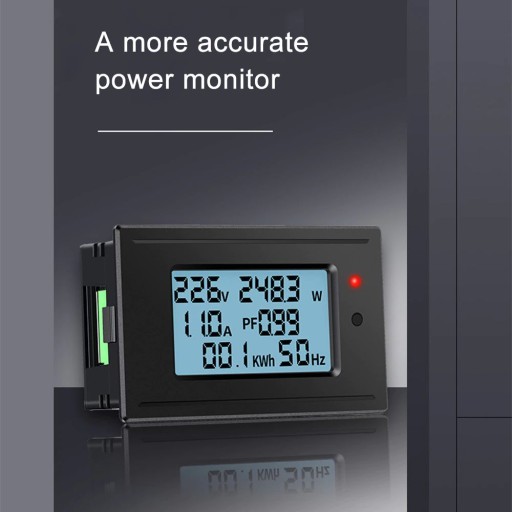

Wyświetlacz:

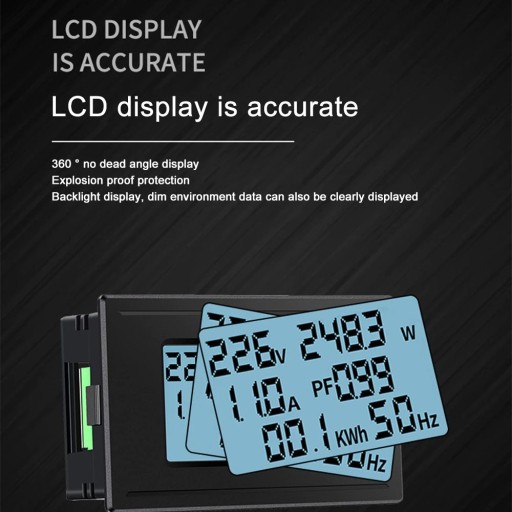

Interfejs wyświetlacza. Według wskazań, kWh, Watt, parametry elektryczne na wyświetlaczu LCD

1. Gdy wystąpi alarm przeciążenia, wartość mocy miga; Gdy moc jest mniejsza niż ustawiona moc przeciążenia, alarm przeciążenia zostaje automatycznie zwolniony.

2. Jeśli współczynnik mocy i moc nie są wyświetlane, proszę sprawdzić okablowanie ze schematem połączeń.

Sprawy wymagające uwagi:

1. Całkowita moc podłączonego urządzeń elektrycznych nie może przekraczać maksymalnej mocy modelu, w przeciwnym razie produkt może ulec uszkodzeniu, a poważne przypadki mogą spowodować pożar.

2. Ten produkt nie jest wodoodporny. Używaj tylko w pomieszczeniach i w suchym środowisku. Rozpryskiwanie wody jest surowo zabronione.

3. Uważaj na kontakt dzieci, aby zapobiec wypadkom porażenia prądem.

4. Proszę całkowicie włożyć przewody do zacisków i dokręcić śruby.

5. Nie demontuj produktu bez autoryzacji.

6. Obciążenie nie może przekroczyć maksymalnej mocy.

ZASTOSOWANIE:

Miernik panelowy może służyć do pomiaru parametrów sieci po stronie odbiorników lub po stronie inwertera. Także do badania pracy prądnicy lub innych urządzeń produkujących energię (przetwornice) o przepływie prądu do 20A.

Czytelny wyświetlacz pozwala na analizę np. częstotliwości lub przepływu prądu przez odbiorniki. Także do pomiarów różnic parametrów pomiędzy różnymi urządzeniami.

Dostępne są też mierniki DC z zakresem pracy do 100A (60V):

http://allegro.pl/show_item.php?item=6490025704

z zakresem pracy do 20A (100V):

http://allegro.pl/show_item.php?item=6390920029
