Защита PCM BMS LiFePO4 LFP 2S 7,2 В ток 8 А Зарядное устройство / 0017

Moduł zarządzający pracą akumulatora 2S

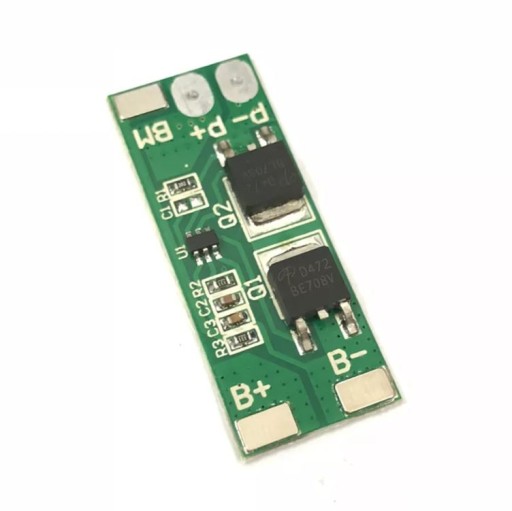

Protection Circuit Module - PCM

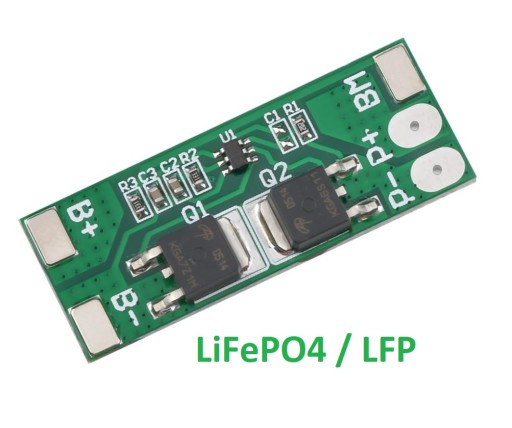

Zabezpieczenie dedykowane do pakietu ogniw LiFePO4 (nom. 3,2V)

2S 6,4V-7,2V

Cechy:

• przeznaczony do pakietu LiFePO4 / LFP
• prąd rozładowania: 8A
• prąd rozładowania chwilowy: 10A
• napięcie ładowania: max. 7,2V
• zabezpieczenie przed przeładowaniem: 3,65V ±0,05V
• zabezpieczenie przez nadmiernym rozładowaniem: 2,00V-2,50V ±0,05V
• zabezpieczenie nadprądowe
• pobór prądu: typ. 3uA
• impedancja: < 300mΩ
• temperatura pracy: -40℃ do 50℃
• rozmiar modułu: 41x16x3,5mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

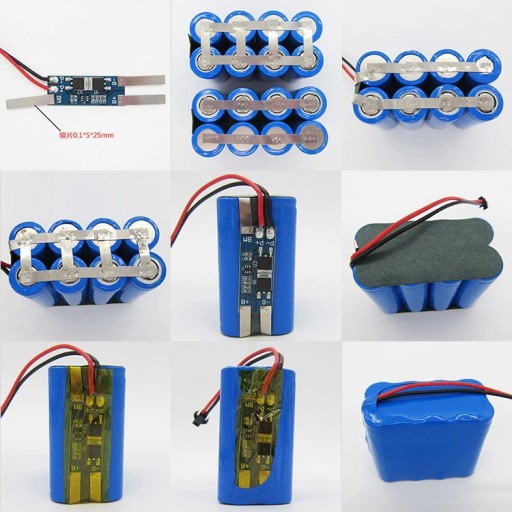

Moduł przystosowany do zgrzewania taśm niklowych lub niklowanych.

Schemat podłączenia do pakietu i ładowarki

2S (6,4V-7,2V) ładowanie max. 7,2V

B-: podłączyć do bieguna ujemnego pakietu 2S

BM: podłączyć do plusa pierwszej celi i minusa drugiej celi

B+: podłączyć do plusa drugiej celi pakietu 2S

P+: podłączyć do plusa obciążenia / ładowarki

P-: podłączyć do minusa obciążenia / ładowarki

Można łączyć baterie w większe pakiety np. 2S4P. Należy łączyć ogniwa tylko o podobnej pojemności i rezystancji (najlepiej z tej samej partii produkcyjnej), połączenie różnych powoduje szybsze zużycie dobrych ogniw i grzanie pakietu.
