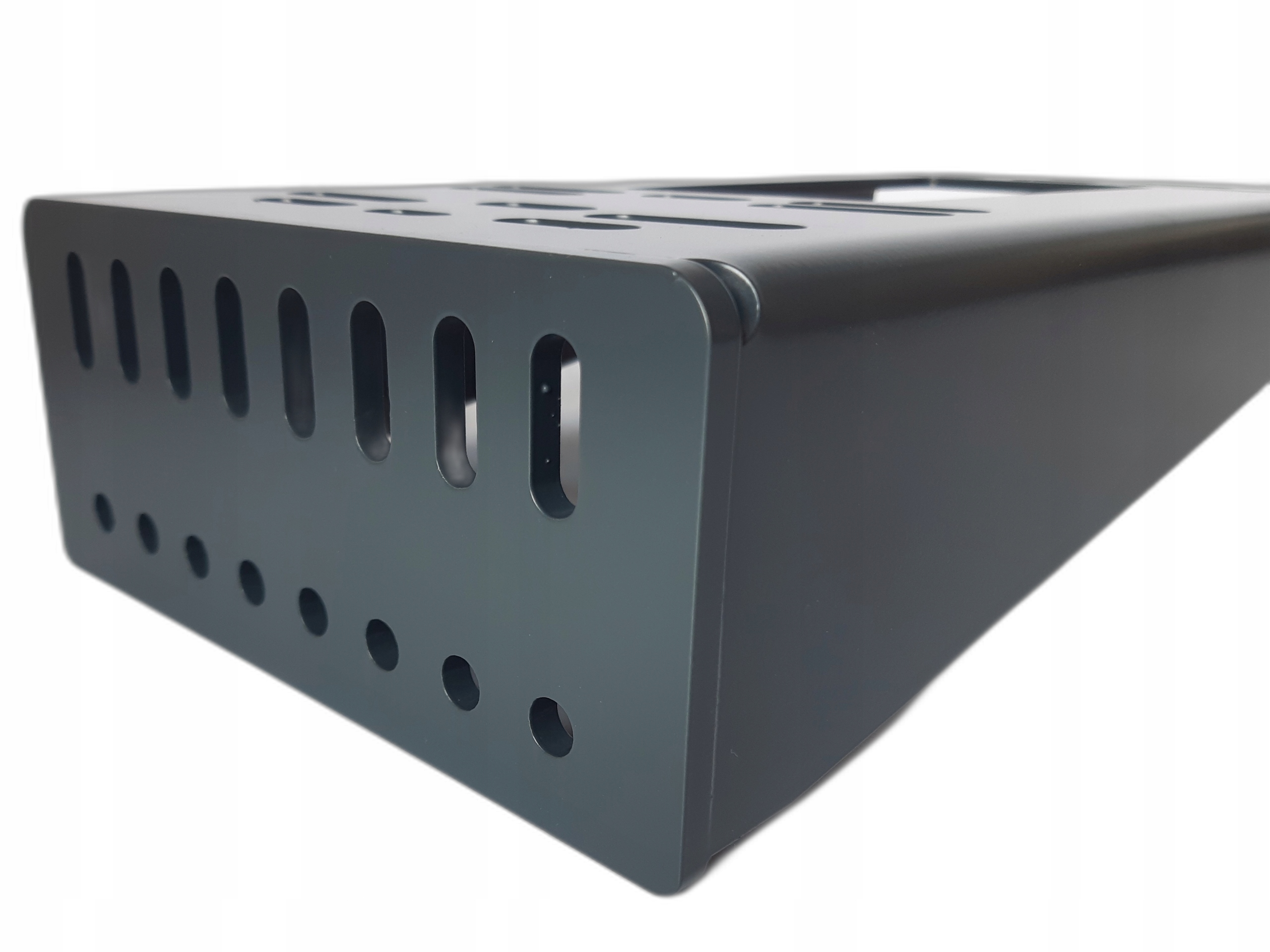

Podstawa montażowa NICE FAAC CAME (słup) RAL 7016

Podstawa ta została zaprojektowana oraz wykonana tak aby zapewnić stabilność napędu po przykręceniu jej do odpowiedniego słupa, dlatego jest wykonana min. ze stali grubości 6mm oraz 4mm.

Takie rozwiązanie zapewnia nam:

1. Pewny montaż.
2. Łatwe poziomowanie.
3. Płynną regulację wysokości.
4. Estetykę montażu.
5. Możliwość ukrycia okablowania.

Stabilność tej podstawy zależy wyłącznie od stabilności słupa do którego zostanie przykręcona. Jeśli słup nie jest wystarczająco stabilny należy usztywnić słup odpowiednimi podporami.

WAŻNE!

Podstawę należy przykręcić „na wylot” słupa śrubami M8 (2szt), wykorzystując do tego górne otwory regulacyjne znajdujące się w bocznej części podstawy (mocowanie tylko do jednej ścianki słupa jest niewystarczające, ponieważ słup jest zbyt cienki).  Następnie wyregulować poziom i nawiercić dolne otwory (na dolne otwory można zastosować blachowkręty 6,4x25mm min 4szt). Dolne otwory zostały wykonane bez możliwości regulacji, dzięki temu po ich przykręceniu nie ma możliwości aby podstawa nam się przechyliła oraz usunęła na słupie podczas długoletniego użytkowania.

Parametry techniczne:

• Podstawa LEWO/PRAWO stronna.
• Długość płyty górnej - 35,5cm.
• Szerokość płyty górnej - 19cm.
• Wymiary płyty bocznej - 19cm x 8,5cm.
• Wysokość całkowita - 8,5cm
• Wykonane ze stali 4mm oraz 6mm.
• Regulacja wysokości od 9cm.
• Zabezpieczenie antykorozyjne - Ocynk + malowanie proszkowe ral 7016 (antracyt)

Podstawa kompatybilna z następującymi modelami napędów:

• NICE
• Robus 400
• Robus 600
• Robus 600P
• Robus 1000
• Robus 250HS
• Robus 500HS
• Rox 600
• Rox 1000
• Road 400

• FAAC
• 740
• 741
• Genius Blizzard

• BENINCA
• BULL624ESA
• BULL8M
• BULL8OM
• BULL624.TURBO
• BULL5M
• BULL424ESA

• CAME
• BX…

• BFT
• Deimos BT…
• Deimos Ultra  BT…
• Deimos

• SOMFY
• Elixo..

• DEA
• LIVI 403N
• LIVI 6/24N
• LIVI 6/24N-BOOST
• LIVI 6N
• LIVI 803N
• LIVI 9/24N
• LIVI 9N
• .
• ROGER
• Seria M30
• Seria H30
• .
• KEY
• Seria SUN
