Moduł powerbank 2,4A 2xUSB / USB-C / microUSB (Li-Ion)

Moduł przeznaczony do budowy powerbanka z ogniw litowo-jonowych.

• dwa wyjścia: USB typ A
• dwa wejścia: gniazda ładowania - USB-C lub microUSB
• portem USB-C zapewniamy większy prąd ładowania - szybsze ładowanie powerbanka

Cechy:

• do ogniw Li-Ion - nominalnie 3,7V (max 4,2V) -ogniwa łączyć równolegle w celu zwiększenia pojemności, nie stosować ogniw z wbudowanym BMS
• wspiera szybkie ładowanie: Apple, Samsung etc.
• prąd ładowania: 2,4A
• chwilowy prąd ładowania: 3,4A (fast charge IC)
• sprawność do 90%
• przetwornica dająca 5V na wyjściu
• zabezpieczenie ogniwa przed nadmiernym rozładowaniem i naładowaniem
• przycisk sygnalizujący poziom naładowania ogniw za pomocą 4 diod
• wymiary modułu: 55x20x8mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

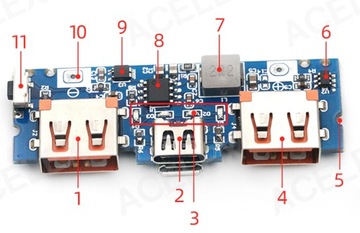

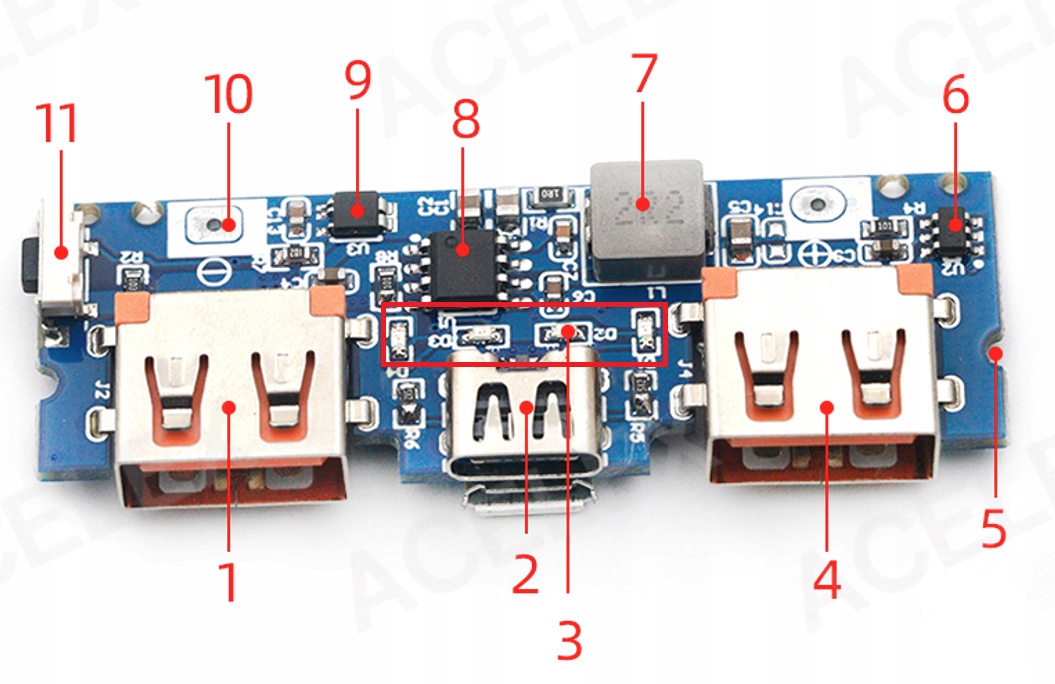

1. Wyjście USB-A max. 2,4A.
2. Gniazdo ładowania USB-C lub micro USB.
3. LEDy sygnalizujące stan naładowania.
4. Wyjście USB-A max. 2,4A.
5. Frezowanie do pozycjonowania PCB w obudowie.
6. IC identyfikujący protokoły szybkiego ładowania jak Apple, Samsung etc.
7. Dławik przetwornicy.
8. IC zarządzający procesem ładowania - chwilowo może uzyskać 3,4A.
9. IC zabezpieczający ogniwa.
10. Piny do podłączenia ogniw.
11. Przycisk do podświetlenia stanu naładowania ogniw.

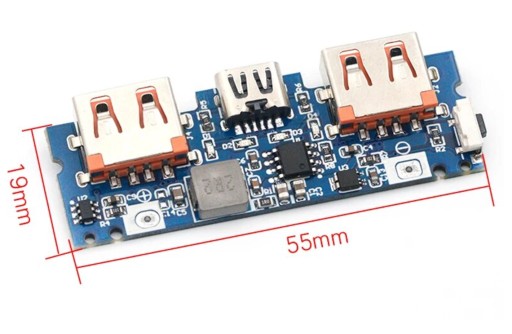

Wymiary modułu: 55x20x8

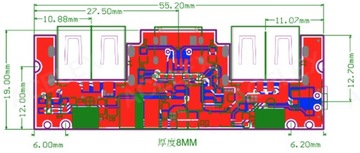

Szczegółowe wymiary PCB, poniżej:

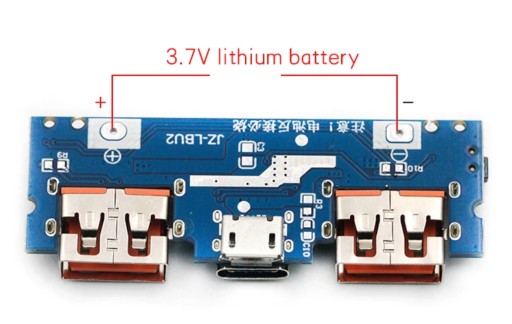

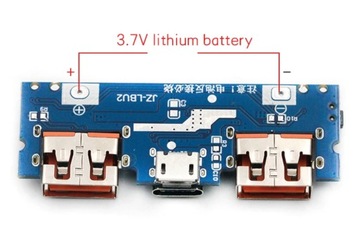

Ogniwa połączone równolegle podłączamy do + i - zgodnie ze schematem.

UWAGA: Nie podłączać akumulatora odwrotnie - skutkuje to trwałym uszkodzeniem modułu!

Stosować przewody o dużym przekroju aby uniknąć spadków napięć i w pełni wykorzystać możliwości modułu.
