MODUŁ PRZETWORNICA STEP-UP-DOWN SEPIC DC-DC 300W 58V 8A

Uniwersalny moduł zasilający step-up-down (obniżająco - podnoszący) z płynną regulacją napięcia i prądu. Zakres regulacji , wydajność prądowa i konstrukcja ułatwiająca odprowadzanie ciepła pozwalają zastosować go jako zasilacz zapasowy do laptopów , sterownik diod LED dużej mocy  lub w innych aplikacjach wymagających podwyższonego napięcia ze stabilizacją prądu .

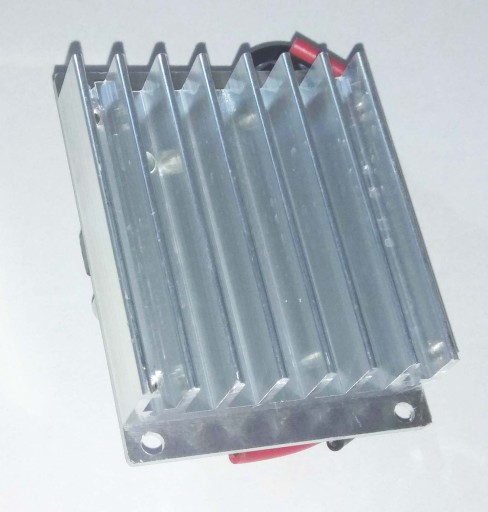

Moduł zbudowany jest na jednolitej płytce aluminiowej wyposażonej w radiator Moduł wytwarza napięcia stałe które w skrajnie niekorzystnych warunkach środowiskowych mogą być niebezpieczne dla zdrowia i życia !! Przed podłączeniem w docelowej aplikacji proszę sprawdzić nastawy przetwornicy miernikiem !!

Modułu nie należy przeciążać ani odwrotnie podłączać gdyż może to spowodować nieodwracalne uszkodzenia (wyposażony w diodę wejściową zwierającą odwrotną polaryzację ) . Moduł wyposażono w zabezpieczenia przeciwzwarciowe niemniej ich nadużywanie może go uszkodzić .

Przy skrajnych wartościach prądów i napięć mogą wystąpić ograniczenia mocy maksymalnej jak i zmiany parametrów stabilizacji (przy pracy w tym zakresie należy w docelowej aplikacji  sprawdzić poprawność działania modułu ). Minimalna różnica napięć między wejściem a wyjściem wynosi 2V , przy mniejszej wystąpią ograniczenia prądu maksymalnego .

Urządzenie nie jest wodoodporne a montaż powinien umożliwiać należyte odprowadzenie ciepła z radiatora .

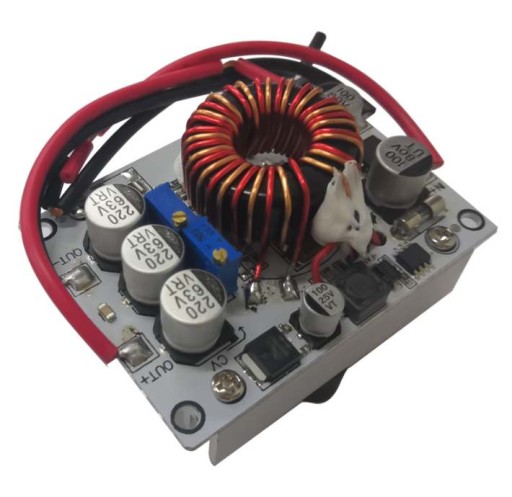

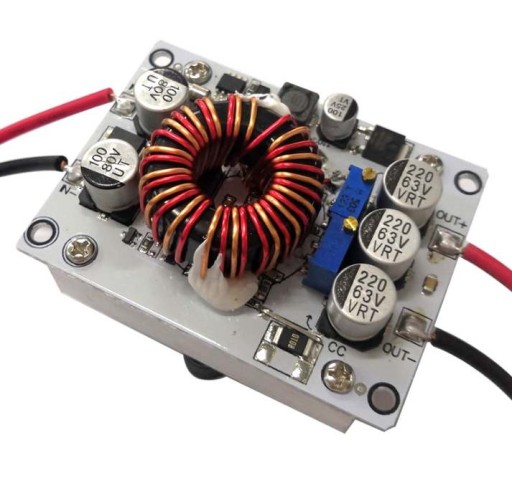

Napięcie wejściowe podłączamy do IN+ ; IN-  , wyjście to OUT+ ; OUT- , fabrycznie wyposażony w przewody jak na zdjęciach

Napięcie regulujemy potencjometrem wieloobrotowym CV-ADJ , prąd CC-ADJ . Przykładowa regulacja : potencjometrem CV ustawiamy napięcie aż przez odbiornik nie zacznie płynąć wymagamy prąd a następnie potencjometrem CC kręcimy aż nie zacznie spadać (ta reguła tyczy się każdej przetwornicy CC/CV )

Powyżej 150W mocy przetwarzanej należy sprawdzić czy moduł nie przegrzewa się .

Wymiary 70mm x 52mm x 36mm

Parametry :

• Uwe(in): 11-70VDC;
• Uwy(out): 5-58VDC
• Iadj: 0,5 - 8A
• Imax-wejściowy: 10A
• Imax-wyjściowy: 8A
• Iwe-bez.obc. 20mA
• Pmax  500W (docelowo sprawdzić temperaturę )
• Sprawność: max.96%
