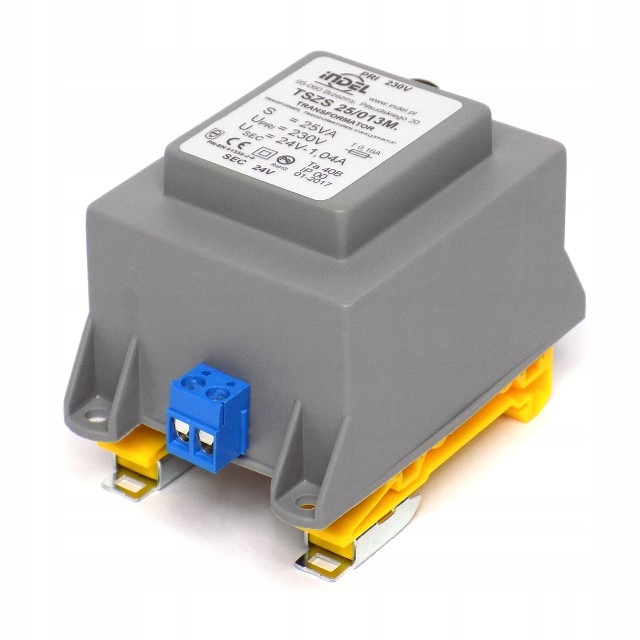

ТСЗС 25/013М 24В-1,04А

TSZS 25/013M 24V-1,04A

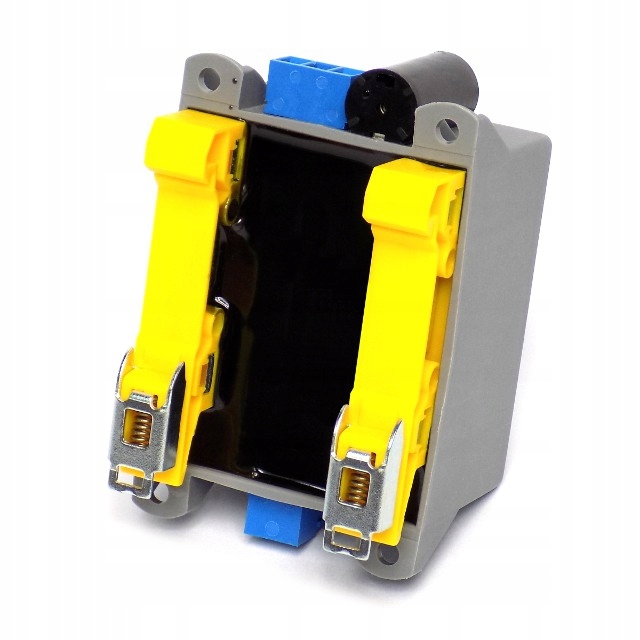

Zalewany transformator sieciowy , zbudowany z użyciem rdzenia kształtkowego EI w obudowie z mocowaniem na szynę DIN (TS35).

Dane techniczne:

• obudowa i korpusy cewek wzmocnione włóknem szklanym
• uzwojenia nawinięte drutem miedzianym z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• zabezpieczone uzwojenie pierwotne wymiennym bezpiecznikiem szklanym
• wypełnienie z niepalnej żywicy chemoutwardzalnej UL 94 VO

Charakterystyka:

• napięcie znamionowe uzwojenia pierwotnego PRI U [V]: 230VAC
• numery końcówek uzwojenia pierwotnego: A-B
• napięcie uzwojenia wtórnego pod obciążeniem SEC U [V]: 24VAC
• maksymalny prąd uzwojenia wtórnego SEC I [A]: 1.04A
• numery końcówek uzwojenia wtórnego: C-D
• typ końcówek: LZ
• Moc: 25W
• test izolacji: 4kV / 60s
• klasa izolacji: II
• klasa cieplna: Ta40B (to40?C, izolacja kl.B 130?C)
• stopień ochrony: IP00
• typ rdzenia: EI 60/21
• karta katalogowa: 60/EI 22-2/4/5

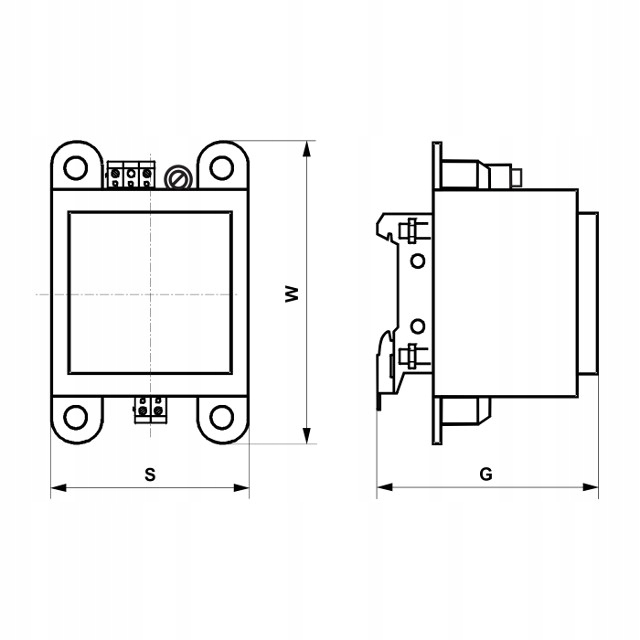

• wymiary (SxWxG): 53.6 x 81.8 x 65.2 mm
• waga: 0.60 kg

Zastosowanie:

• zasilanie urządzeń elektronicznych i elektroenergetycznych,
• w układach automatyki przemysłowej,
• w technice oświetleniowej,
• separacja obwodów
• instalacje przemysłowe
• układy zasilania maszyn
• oraz wszelkich urządzeń, które wymagają zasilania prądem zmiennym.
