Комплект солнечных батарей 230 В 5000 Вт Преобразователь для хранения 400 Ач Батареи 2 430 Вт Панели

➡️ Instalacja ta potrafi w ciągu roku wygenerować nawet 2140kWh które w pełni zużyjemy na własne potrzeby dzięki temu zestawowi offgridowemu

➡️ Proponowany zestaw umożliwia korzystanie z zasilania 230V o mocy całkowitej 3000W CIĄGŁEJ / 6000W CHWILOWEJ.

Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora.

Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.

MAGAZYN ZASTOSOWANY W ZESTAWIE MA POJEMNOŚĆ 4800Wh

Oznacza to że urządzenie pobierające 500W jest w stanie działać na samych bateriach około 9-10h.

Panele fotowoltaiczne 6 x 405W o mocy łącznej 2430Wp przy pełnym słońcu są w stanie naładować go od 10% do 90% w zaledwie 2-3h.

Realnie od 6/7 rano do 9/10 magazyn zostanie uzupełniony a ty będziesz mógł się cieszyć prądem o mocy do 2430W prosto ze słońca !!!

ZALECAMY ABY ZESTAW PODŁĄCZANY BYŁ PRZEZ FACHOWCA LUB OSOBĘ ZNAJĄCĄ PODSTAWY ELEKTRONIKI

W zestawie otrzymujesz:

1. x6 Panel fotowoltaiczny 405W JA SOLAR Full Black Mono Half-Cut

Możliwa rozbudowa do 12 szt. Osiągając tym samym MOC prawie 5kW bezpośrednio na wyjściu 230V ze słońca.

2. Hybrydowy Inwerter solarny Off-Grid ESB 10kW-48

3. x4 AKUMULATOR AGM 100Ah 12V VOLTPOLSKA

4. Gotowe okablowanie od paneli fotowoltaicznych o długości 20m lub dłuższej.

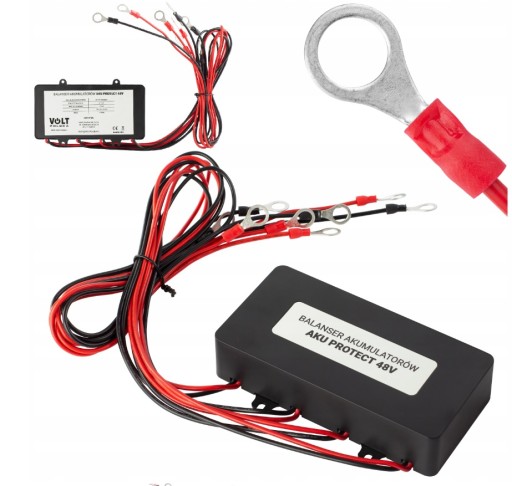

5. BALANSER AKU PROTECT 48V DO AKUMULATORÓW STABILIZATOR BATERII

6. x3 Łącznik do akumulatorów 40cm ( 35mm2 )

7. Przewody masowe do akumulatorów ( 25mm2 ) ( + / - ) o długości 1m

Zestaw wytwarza czysty sinusoidalny sygnał wyjściowy, identyczny jak ten w sieci energetycznej.

Dzięki temu rozwiązaniu inwerter jest kompatybilny m.in. z: lodówkami, pompami CO, piecami, sprzętem AGD i RTV, oświetleniem, komputerami i wieloma innymi urządzeniami które nie pobierają więcej niż 5000W mocy ciągłej.

✅  Panel Solarny Ja Solar 405W FULL BLACK MONO HALFCUT 11,10A 31,21V 172,2cm×113,4cm×3cm

Dane techniczne panelu fotowoltaicznego:

• Maksymalna moc (Pmax): 405 Wp
• Napięcie mocy maksymalnej (Vmp): 31,21 V
• Natężenie mocy maksymalnej (Imp): 12,98 A
• Napięcie obwodu otwartego (Voc): 37,23 V
• Prąd zwarcia (Isc): 13,87 A
• Sprawność modułu: 20,7%
• Tolerancja mocy: 0~+5W
• Maksymalny prąd nominalny bezpiecznika: 25 A
• Liczba ogniw: 108 (6x18)
• Klasa I TIER 1
• Wymiary panelu: 172,2cm×113,4cm×3cm
• Długość przewodu 120cm
• Waga: 21,5 kg
• Materiał ramy: anodowany stop aluminium
• Temperatura pracy: -40*C - +85*C
• Szyba: szkło hartowane antyrefleksyjne 3.2 mm
• Skrzynka przyłączeniowa: IP68, 3 diody
• Certyfikowane klasa UL Typu 1
• Złącze MC4 x2 4mm2
• Marka: Ja Solar

✅ Inwerter Hybrydowy AZO Inwerter solarny Off-Grid ESB 10kW-48 ( 5000W Ciągłej / 10000W Chwilowej )

W ZESTAWIE:

• Kabel komunikacyjny RS232
• Panel sterujący
• Instrukcja obsługi w języku polskim

PARAMETRY WEJŚCIOWE

• Nominalne napięcie wejściowe: 230 VAC
• Zakres napięcia wejściowego: 90-280 VAC
• Częstotliwość napięcia pracy: 50 Hz/60 Hz (automatyczne wykrywanie)

PARAMETRY WYJŚCIOWE

• Napięcie wyjściowe 230 VAC
• Moc szczytowa 10000VA
• Moc ciągła: 5000W
• Sprawność: 93%
• Czas przełączenia: 15 ms
• Przebieg napięcia na wyjściu: Czysta Sinusoida
• Fazy czynne: 1

AKUMULATOR

• Napięcie akumulatora: 48 VDC
• Napięcie ładowania akumulatora: 54 VDC
• Zabezpieczenie przed przeładowaniem akumulatora: 63 VDC
• Maksymalny prąd ładowania z sieci: 60 A
• Ciągły prąd ładowania z sieci: 30 A

ŁADOWANIE

• Rodzaj ładowania: MPPT
• Maksymalna moc paneli PV: 5000W
• Zakres napięcia pracy MPPT: 120-450 VDC
• Maksymalne napięcie obwodu paneli PV: 500 VDC
• Maksymalny prąd ładowania z paneli PV: 80 A

WYMIARY WAGA

• Wymiary (dł. x sz. x wys.): 115 x 300 x 400 mm
• Waga: 10 kg
• Komunikacja: USB / RS232 / RS485 / Bluetooth / Dry-contact

WARUNKI PRACY

• Temperatura pracy: -10°C ~ +50°C
• Wilgotność: 5%-95% wilgotność względna (bez kondensacji)
• Stopień ochrony (IP): IP21

✅ Hybrydowy Inwerter solarny Off-Grid

Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.

Konfiguracja i sterowanie:

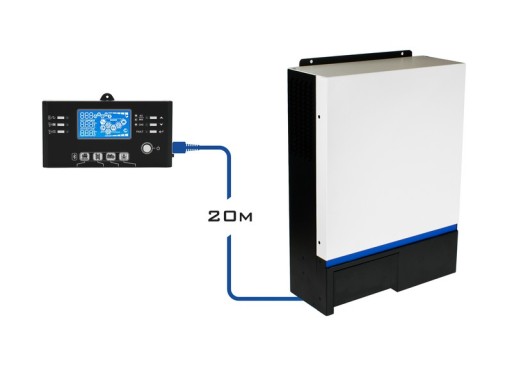

Konfigurację inwertera oraz sterowanie nim dostępne jest za pomocą intuicyjnego panelu sterowania, który można zainstalować w dogodnym miejscu w odległości do 25m od inwertera.

Nowością w inwerterach serii ESB jest również możliwość sterowania inwerterem za pomocą Smartfona i aplikacji mobilnej zastępującej panel sterowania.

✅ Charakterystyka modelu ESB

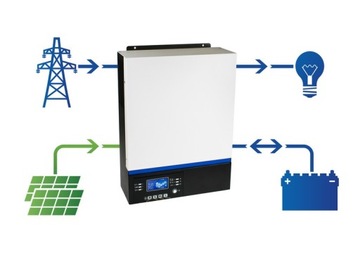

Urządzenia z serii ESB łączą w sobie funkcje falownika, regulatora ładowania solarnego oraz ładowarki akumulatora, co pozwala na stworzenie bezprzerwowego systemu zasilania awaryjnego w jednym urządzeniu.

Przyjazny w obsłudze panel sterownia umożliwia dowolną konfigurację urządzenia. Tryb pracy z akumulatorem lub bez, daje możliwość ustawienia priorytetów zasilania, np. panele PV, akumulator lub sieć.

Inwerter musimy podpiąć albo pod sieć albo pod akumulatory, tak aby urządzenia miały zasilanie w momencie, gdy panele nie będą produkować energii (np. po zachodzie słońca). Oczywiście inwerter możemy podłączyć jednocześnie i do sieci i do akumulatorów.

System podłączenia może współpracować zarówno z siecią zasilającą, jak i generatorami prądotwórczymi.

✔️ Komunikacja za pośrednictwem aplikacji

Inwertery serii ESB zostały wyposażone w system komunikacji Bluetooth. Pozwalana on zarządzać inwerterem przy użyciu smartfona i darmowej aplikacji "WatchPower" dostępnej w sklepie Google Play.

Aplikacja pozwala zastąpić panel sterowania. Po jej zainstalowaniu można w łatwy sposób połączyć się z inwerterem. Odległość komunikacji wynosi około 6 ~ 7 metrów.

Pozostałe opcje komunikacji z urządzeniem:

• Połączenie za pomocą kabla RS-232 i zarządzanie inwerterem przy użyciu programu dostarczonego na płycie CD
• Bezpotencjałowe sterowanie przekaźnikowe 0/I
• BMS – wymaga dodatkowego osprzętu

CZAS ŁADOWANIA AKUMULATORÓW

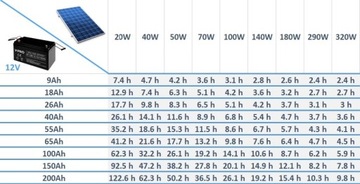

Przedstawiona obok tabela prezentuje czas potrzebny do naładowania dostępnych na rynku akumulatorów w zależności od mocy układu fotowoltaicznego.

Baterie słoneczne 2430W bez problemu naładują akumulatory o pojemności 400 Ah w niecałe 3-4h od pełnego rozładowania w lato przy pełnym słońcu.

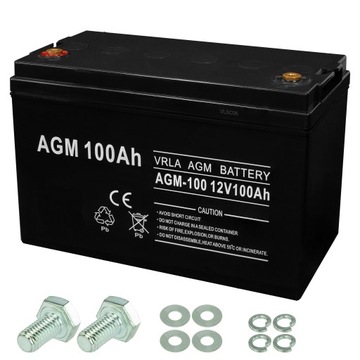

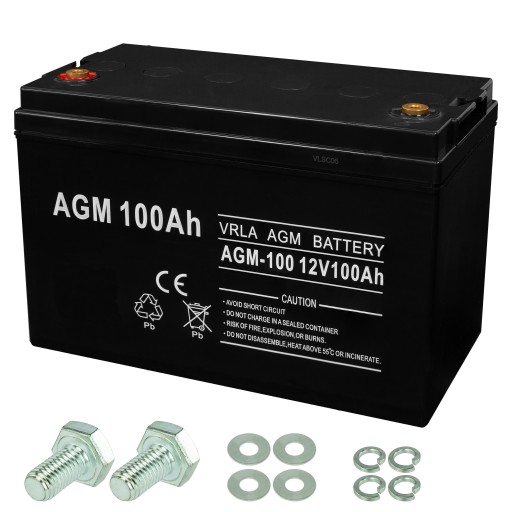

X4 AKUMULATOR AGM 100AH 12V BEZOBSŁUGOWY

Akumulatory bezobsługowe wykonane są w technologii AGM i przeznaczone do stosowania w systemach zasilania awaryjnego. Najlepiej sprawdzają się w układach ładowania buforowego.

• Budowa wewnętrzna oparta na separatorach wykonanych z włókna szklanego w których skupiony jest elektrolit
• Automatyczny system uszczelniania.
• Projektowana żywotność wynosi 3-5 lat dla 25°C.

Dlaczego warto korzystać z akumulatora AGM?

• Nie wymaga uzupełniania lub wymiany elektrolitu
• Praca w dowolnej pozycji
• Duża sprawność i wydajność
• Wysoka odporność na uszkodzenia mechaniczne i wysokie temperatury
• Bezpieczny w użytkowaniu (brak wycieku elektrolitu)

Dane techniczne

• Napięcie nominalne: 12V
• Pojemność nominalna: 100Ah
• Wymiary: 331mm x 213mm x 173mm
• Waga: 24kg +/- 3%
• Zalecana temp robocza: 25°C±3°C
• Maksymalny prąd ładowania: 22,5A
• Maksymalny prąd rozładowania: 750A
• Napięcie ładowania buforowego (25°C): 13,5VDC-13,8VDC
• Napięcie ładowania cyklicznego (25°C): 14,4VDC-14,7VDC

Dzięki zastosowaniu technologii VRLA, podczas pracy akumulatora nie jest wymagana obsługa baterii np.: dolewania elektrolitu.

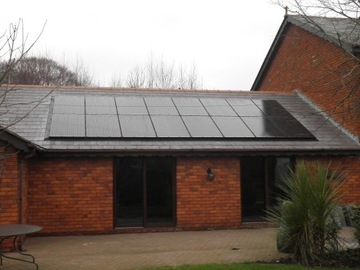

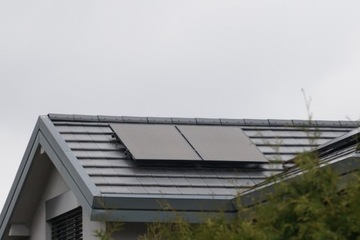

Przykładowe zdjęcia z montażu w/w paneli.

Instalacja off-grid nie wymaga zgłoszenia i akceptacji zakładu energetycznego.

Po stronie Klienta jest jedynie kwestia montażu modułów PV na dachu lub gruncie.
