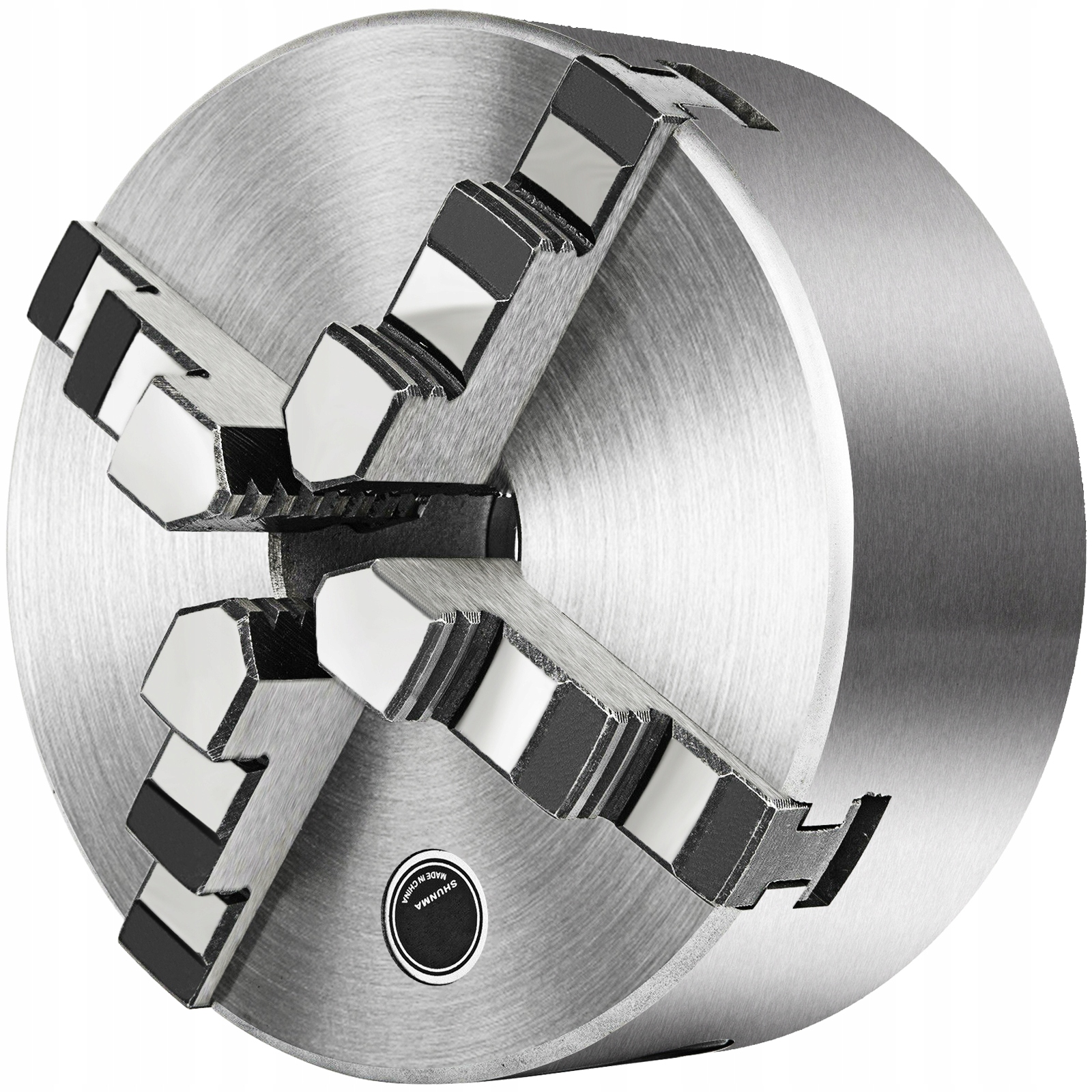

Патрон токарный 4-кулачковый VEVOR 160мм К12-160

4-szczękowy uchwyt tokarski 160 mm z dwoma zestawami szczęk

Samocentrowanie i dokładność 0,07 mm i dodatkowe 4 szczęki

Wykonany z wysokiej jakości hartowanej stali, ten wszechstronny uchwyt tokarski jest odporny na nacisk i ma długą żywotność. Krótkie połączenie stożkowe o wysokiej dokładności centrowania, dobrej sztywności i krótkim wysięgu. Aby pomieścić części przemysłowe w zakresie od 0,12-6,3 cala / 3-160 mm, ten uchwyt spiralny ma dwa zestawy szczęk wewnętrznych i zewnętrznych. Uchwyt 4-szczękowy ma duży zakres mocowania i dużą siłę mocowania i jest odpowiedni do części przemysłowych o skomplikowanych kształtach.

• wysokiej jakości konstrukcja
• precyzyjny uchwyt
• 2 zestawy szczęk
• Duży zakres mocowania
• Elastyczna adaptacja

Specyfikacje

• Rozmiar: 6,3 cala / 160 mm

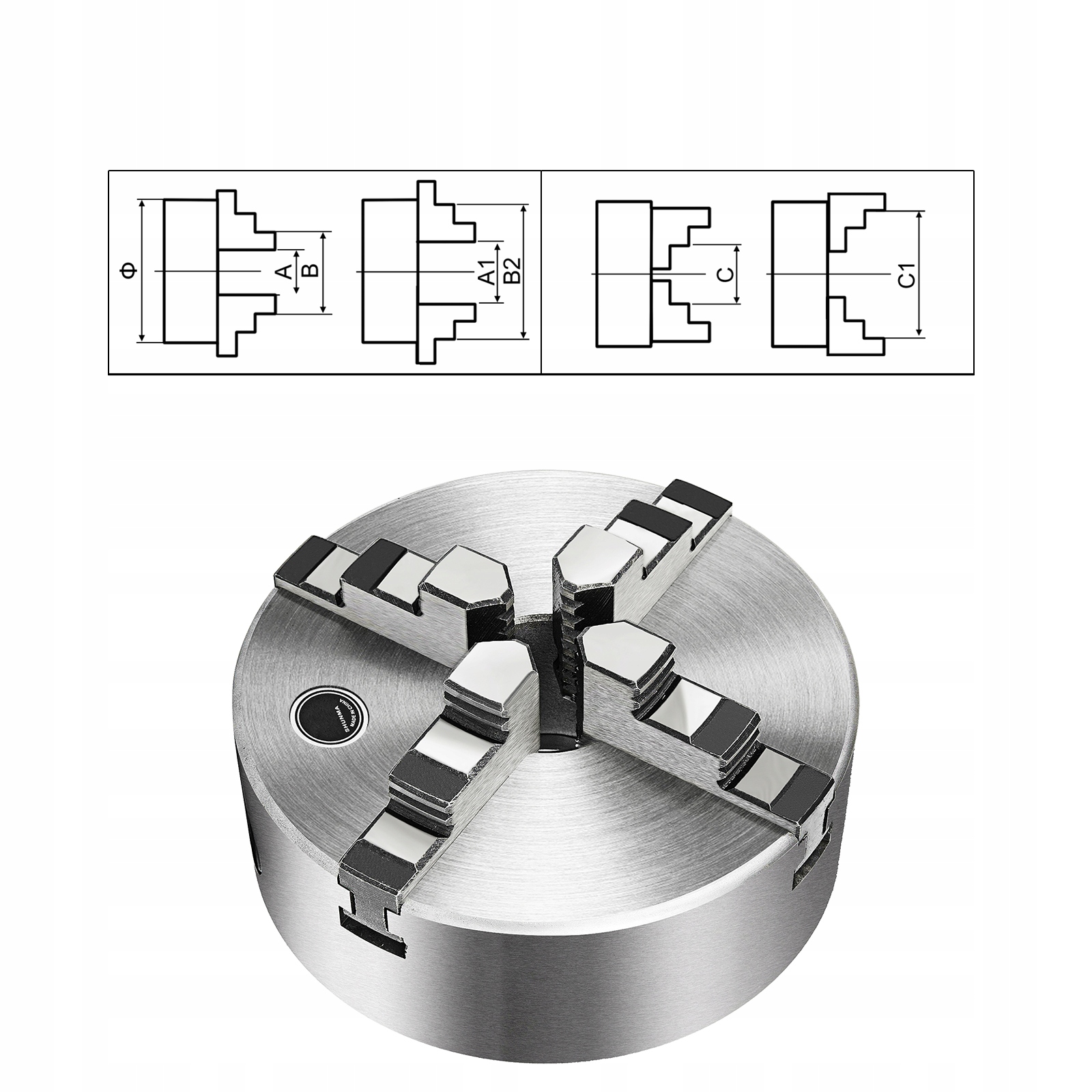

• Zakres zaciskania szczęki wewnętrznej (A-A1): 0,118-2,17 cala / 3-55 mm
• Zakres zaciskania szczęki wewnętrznej (B-B1): 1,968-6,3 cala / 50-160 mm
• Zakres mocowania szczęk zewnętrznych (C-C1): 2.17-5.71 cala / 55-145 mm
• Liczba szczęk: 4
• Średnica zewnętrzna: 6,3 cala / 160 mm
• Średnica koła śruby: 4,5 cala / 115 mm
• Średnica środkowego otworu przelotowego: 1,77 cala / 45 mm
• Gwint mocujący: 3-M8
• Dokładność: 0,003 cala / 0,07 mm
• Maksymalny moment wejściowy: 160 Nm
• Maksymalna prędkość: 3600 obr/min
• Waga brutto: 11,9 funta / 5,4 kg
• Wymiary (dł. x szer. x wys.): 6,3 x 6,3 x 5,5 cala/16 x 16 x 14 cm

Wykonany z hartowanej stali

Korpus uchwytu tokarskiego wykonany jest z wysokiej jakości stali. Wszystkie prowadnice i powierzchnie nośne tego samocentrującego uchwytu klucza są precyzyjnie obrobione i przeszły test HRC58-62.

Krótkie połączenie stożkowe

Otwór stożkowy mocowany jest do gniazda przyłączeniowego uchwytu i przykręcany do korpusu uchwytu. Zamknięta konstrukcja z dużą dokładnością centrowania. Krótki zwis.

Przekładnia stożkowa z precyzją

Przekładnia stożkowa kontroluje precyzję uchwytu tokarskiego. Przy każdym pociągnięciu zapewnione jest położenie części zaciskowych. Zapewnia to precyzyjną pracę maszyny.

Kompletne akcesoria

Ten 4-szczękowy uchwyt tokarski jest dostarczany z dwoma zestawami szczęk, jednym zestawem szczęk wewnętrznych z litej stali i jednym zestawem szczęk zewnętrznych z litej stali, trzema śrubami montażowymi i kluczem do uchwytu bezpieczeństwa.

Wysoka zdolność adaptacji

Zakres mocowania tego mini uchwytu tokarskiego wynosi 0,12-6,3 cala / 3-160 mm i może być używany do mocowania różnych części przemysłowych o nieregularnych kształtach.

Szerokie zastosowanie

Spiralny uchwyt ma duży zakres mocowania i dużą siłę mocowania i nadaje się do pracy ze skomplikowanym procesem mocowania.

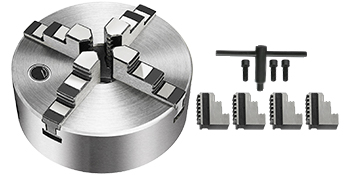

zawartość paczki

• 1x160mm (6,3 cala) korpus uchwytu tokarskiego;
• 4 x szczęki wewnętrzne
• 4 x szczęki zewnętrzne
• 1 * klucz uchwytu
• 3 x śruby montażowe

Funkcje i szczegóły

WYSOKIEJ JAKOŚCI KONSTRUKCJA: Korpus samocentrującego uchwytu tokarskiego wykonany jest z wysokiej jakości żeliwa. Mocny i wytrzymały. Zostało to udowodnione kilkoma testami jakości. Uchwyt tokarski jest nierdzewny, odporny na korozję i antypoślizgowy.

Precyzyjny uchwyt: samocentrująca część obrotowa zawiera delikatną przekładnię stożkową i zębnik. Z tolerancją ≤ 0,003 cala / 0,07 mm przyczyniają się do precyzyjnego procesu obróbki.

2 zestawy szczęk: ten uchwyt zawiera dwa zestawy szczęk z litej stali. Hartowany i szlifowany. Szczęki wewnętrzne mają kształt litery L, a szczęki zewnętrzne mają kształt odwróconej litery L. Zakres zaciskania szczęki zewnętrznej jest większy niż szczęki wewnętrznej.

Duży zakres mocowania: ten samocentrujący uchwyt tokarski ma duży zakres mocowania, wewnętrzny zakres mocowania wynosi 0,12-2,17 cala/3-55 mm, a zewnętrzny zakres mocowania wynosi 2,17-5,71 cala/55-145 mm. Zacisk płaszcza jest niezależnie regulowany i odwracalny.

Elastyczne możliwości adaptacji: ten uchwyt tokarski jest wysoce elastyczny. Nadaje się do wszystkich rodzajów tokarek wielofunkcyjnych, ekonomicznych tokarek CNC, szlifierek, frezarek, wiertarek i akcesoriów do obrabiarek.
