Антенный усилитель 4 ТВ AWS-144M DVB-T2 + блок питания

Wzmacniacz antenowy DVB-T2 wewnętrzny z zasilaczem AWS-144M

Wzmacniacz posiada filtry ograniczające pasmo poniżej 87MHz oraz powyżej 700MHz.

4 telewizory

Produkt polski

Cechy wyróżniające:

• Możliwość montażu przedwzmacniacza w antenie
• Regulacja siły wzmocnienia
• Bardzo łatwy montaż na wtyki F
• Produkt polski
• Złącza F gratis
• Odpinany zasilacz

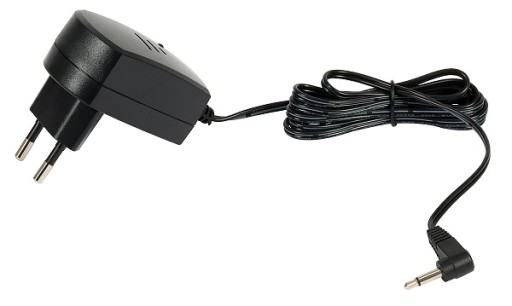

W komplecie znajduje się zasilacz 12V 300mA

Do zestawu dołączamy 5 sztuk złączy typu F

Polska firma AMS zajmuje się produkcją urządzeń niezbędnych do budowy małych i średnich indywidualnych instalacji antenowych. Dysponuje nowoczesną aparaturą kontrolno-pomiarową pozwalającą na produkowanie urządzeń o bardzo dobrych parametrach technicznych.

Wewnętrzny wzmacniacz antenowy DVB-T2 posiadający jedno wejście (87-694 MHz) oraz cztery wyjścia. Przeznaczony jest do wzmocnienia, rozdzielenia i rozprowadzenia sygnałów TV/FM w domowych instalacjach antenowych. W przypadku podłączenia mniej niż 4 telewizorów zalecane jest zastosowanie rezystorów obciążeniowych na niewykorzystane wyjścia.

Wzmacniacz posiada automatyczny przełącznik umożliwiający przepuszczenie zasilania +12V po przewodzie antenowym do przedwzmacniacza zamontowanego w antenie. Istnieje możliwość zasilania wzmacniacza AWS 144M po kablu, podłączając standardowy zasilacz antenowy przy telewizorze podłączonym do wyjścia A wzmacniacza.

Urządzenie posiada regulację wzmocnienia na wejściu dzięki czemu w przypadku przesterowania sygnału możemy obniżyć moc wzmacniacza.

Wzmacniacz przepuszcza pełne pasmo DVB-T2 jak i FM w związku z czym można go zastosować do instalacji obejmującej sygnał telewizyjny oraz radiowy (po wcześniejszym połączeniu anten odpowiednią zwrotnicą).

Schemat zastosowania wzmacniacza do anteny telewizyjnej. W antenie w zależności od potrzeby może znajdować się symetryzator lub wzmacniacz.

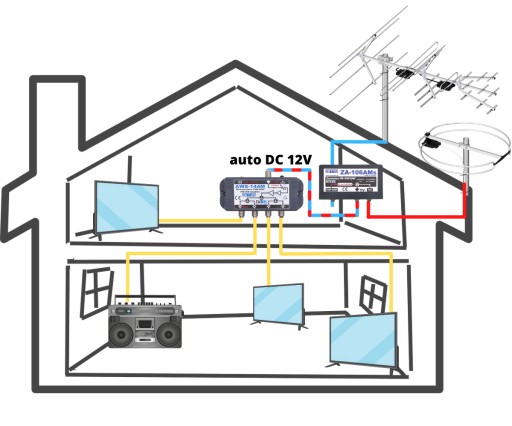

Schemat zastosowania wzmacniacza do anteny telewizyjnej oraz radiowej przy użyciu zwrotnicy ZA-106AMs. Dzięki takiemu rozwiązaniu możemy rozprowadzić sygnał na przykład na 3 telewizory oraz jedno radio.

Regulacja wzmocnienia oraz dioda sygnalizująca podawanie napięcia do przedwzmacniacza. Jeśli w antenie znajduje się symetryzator dioda zgaśnie. W przypadku gdy w antenie zamontujemy wzmacniacz to dioda powinna się świecić.

Możliwość zasilania wzmacniacza AWS 144M po kablu, podłączając standardowy zasilacz antenowy przy telewizorze podłączonym do wyjścia A oznaczonego "DC".

Dane techniczne:

• Zakres częstotliwości [MHz]: 87-694
• Ilość wejść/wyjść: 1/4
• Wzmocnienie narastające [dB]: 14/17 +/-1,5
• Max.poziom wyjściowy 2kTV [dBuV]: 100
• IMA3 [dBuV]: 94
• IMA2 [dBuV]: 81
• Szumy własne [dB]: <=4
• Tłumienie niedopasowania [dB]: => 10
• Zakres regulacji wzmocnienia (środek pasma) [dB]: 0....10 +/-2
• Zasilanie DC [V]: 12 +/-10%
• Pobór prądu [mA]: 80 +/-10%
• Zcza typu F [Ohm]: 75
• Temperatura pracy [’C]: -25.....+55
