Счетчик электроэнергии 1-фазный 45А MID WZE-1

Licznik zużycia energii WZE-1

Indeks do zamówień: WZE-1, EAN13: 5902431670041

Opis produktu

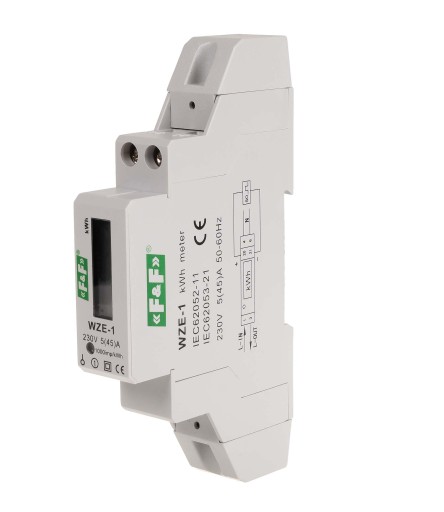

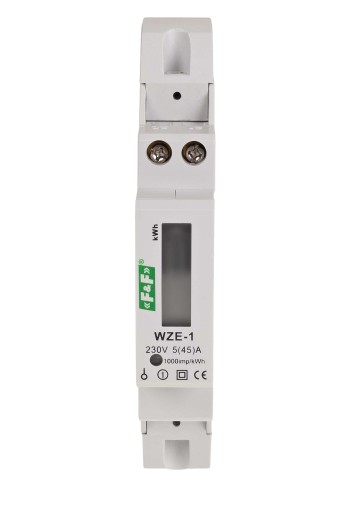

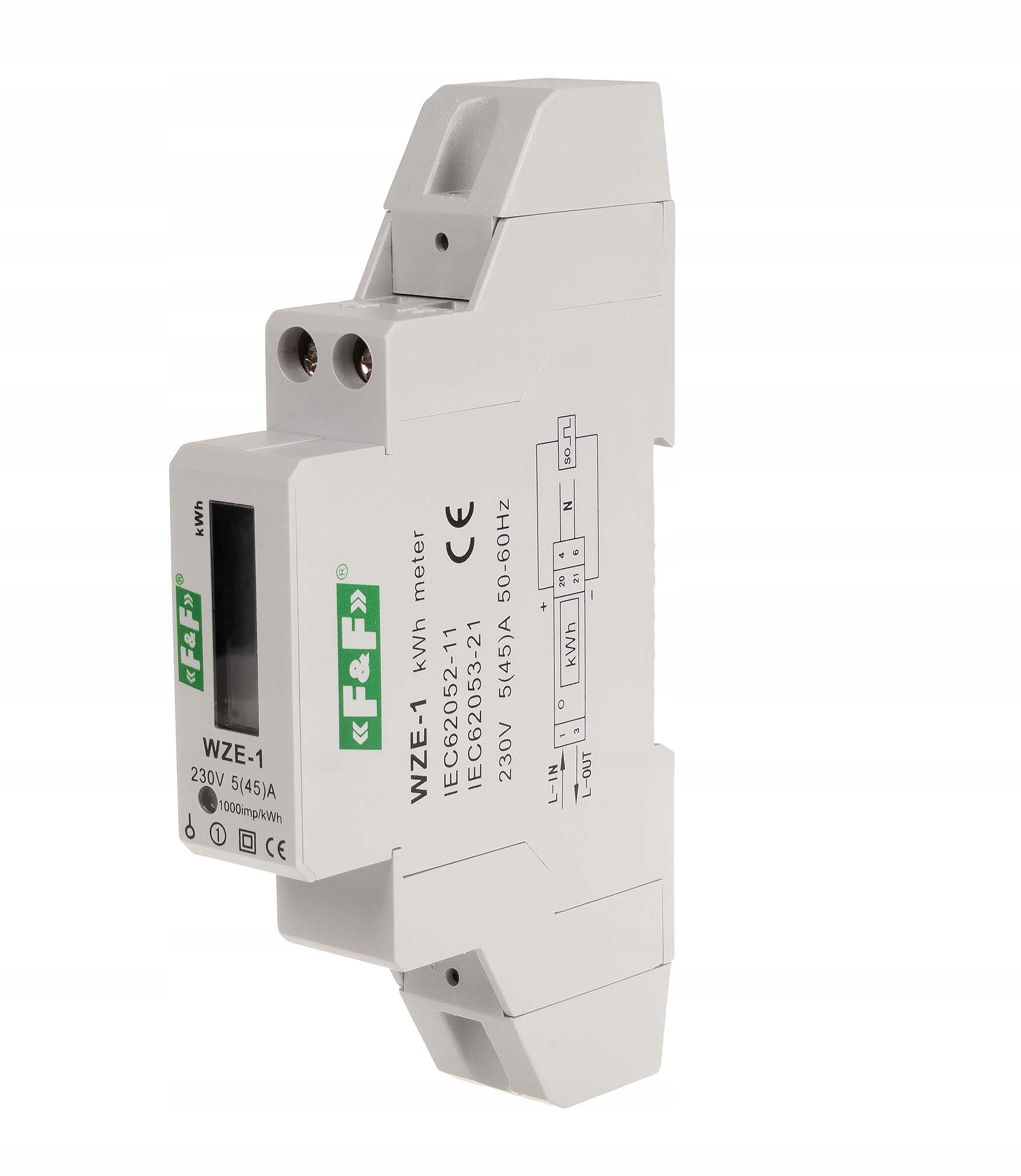

Licznik jednofazowy zużycia energii z wyświetlaczem LCD. Prąd 45 A.

WZE-1 jest statycznym (elektronicznym) wzorcowanym licznikiem zużycia energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim.

Licznik posiada certyfikat zgodności z MID.

Działanie

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii sygnalizowany jest miganiem LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest  przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne (.01 kWh =10 Wh).

Zgodność

MID 2014/32/EU nr TCM 221/12-4971

EN 50470-1/3

Uwaga!

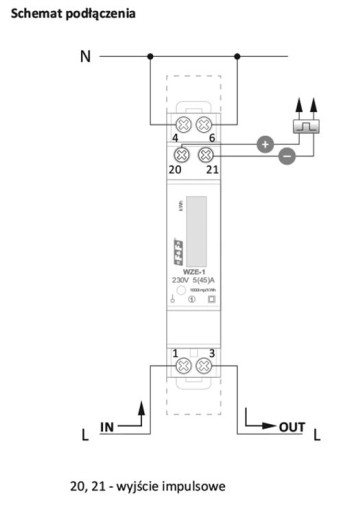

Wzorcowany licznik zużycia energii WZE-1 posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez wskaźnik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.

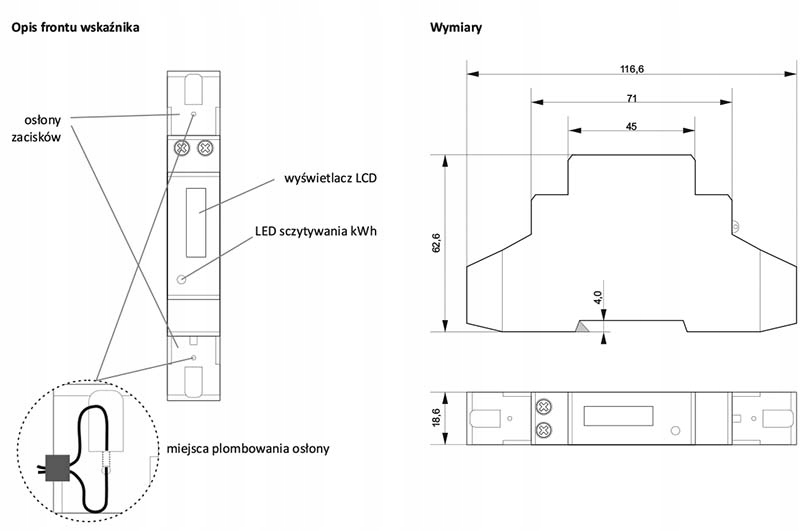

Wskaźnik posiada możliwość plombowania  osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia wskaźnika.

• Typ: jednofazowy
• Zgodność: Dyrektywa MID 2014/32/EU
• Napięcie odniesienia: 230 V AC, 50 Hz
• Prąd bazowy: 0,25÷5 A
• Prąd maksymalny: 50 A
• Minimalny prąd mierzony: 0,02 A
• Pobór własny licznika: 8 VA; 0,4 W
• Zakres wskazań liczydła: 0÷99999,99 kWh
• Stała licznika: (1 Wh/imp) 1000 imp/kWh
• Sygnalizacja sczytywania: LED czerwona
• Wyjście impulsowe SO+ SO-: otwarty kolektor
• Napięcie podłączenia SO+ SO-: 12÷27 V DC
• Prąd podłączenia SO+ SO-: maks. 27 mA
• Czas impulsu SO+ SO-: 90 ms
• Klasa dokładności: B
• Długość przewodu SO+ SO-: maks. 20 m
• Przyłącze: zaciski śrubowe 6,0 mm²
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
