Дуговой электрический генератор высокого напряжения для пайки

Generator łuku elektrycznego,

Generator wysokiego napięcia.

Układ do samodzielnego montażu, wymaga lutowania.

Trudność układu Łatwy, czas montażu 60 minut.

• Napięcie wejściowe: DC 3-5V
• Prąd wejściowy: 3A
• Prąd operacyjny:<= 2.5A
• Sposób działania: impuls oscylacyjny samoczynnego wzbudzenia
• Częstotliwość pracy: 20KHz
• Ciągły czas pracy: 10s
• Długość łuku: 5mm
• Rozmiar: 71x18x12mm

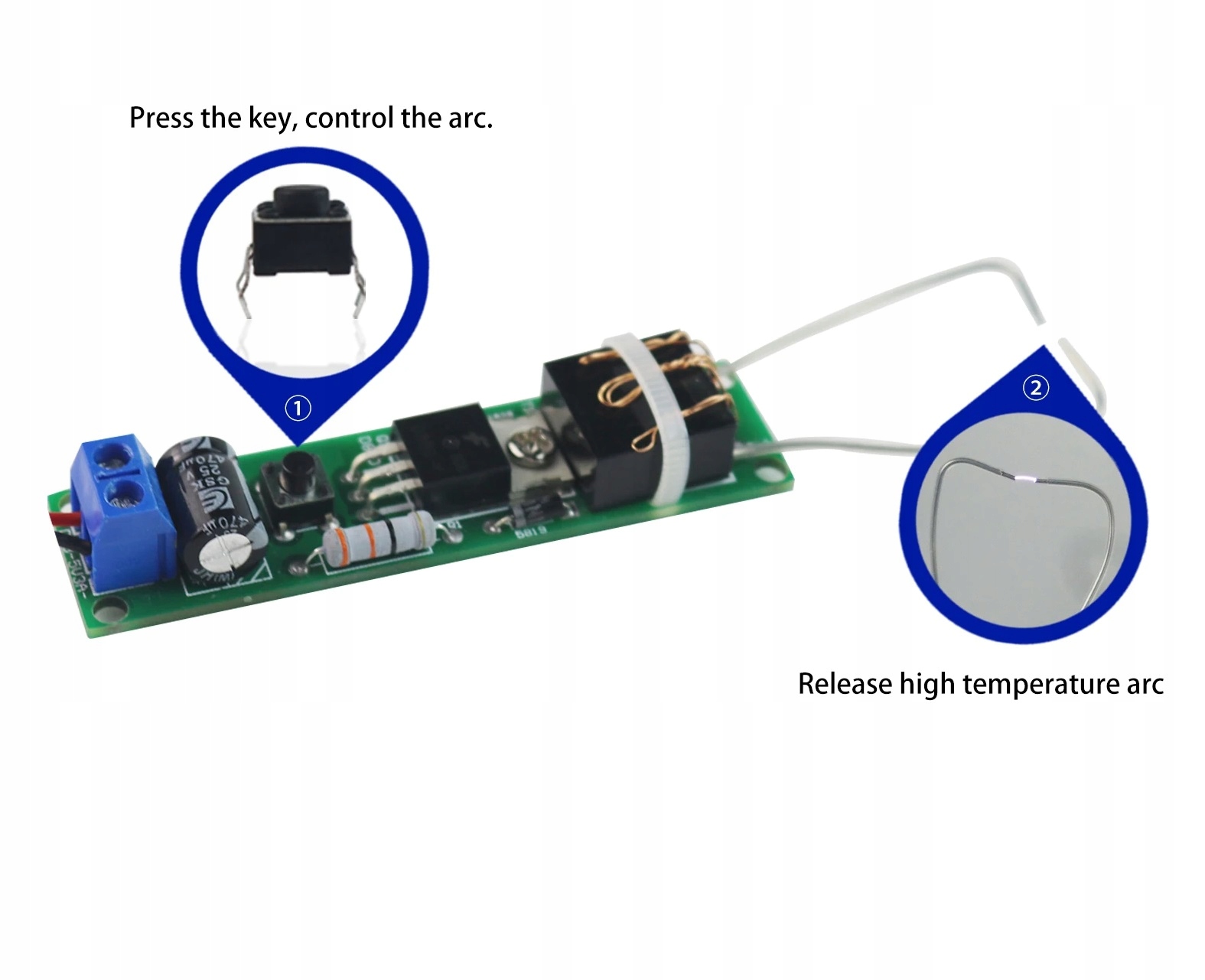

• Wyłącznik zapłonu: tak

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.

Instrukcja montażu pod kodem QR lub

pod linkiem:

https://drive.google.com/file/d/15Skxx3bc_y6FB0PBAw5Z8JDPrusajmJ0/view?usp=sharing
