Адаптер (дополнительный) SOP44 простой 28/29Fx00 для TL866x

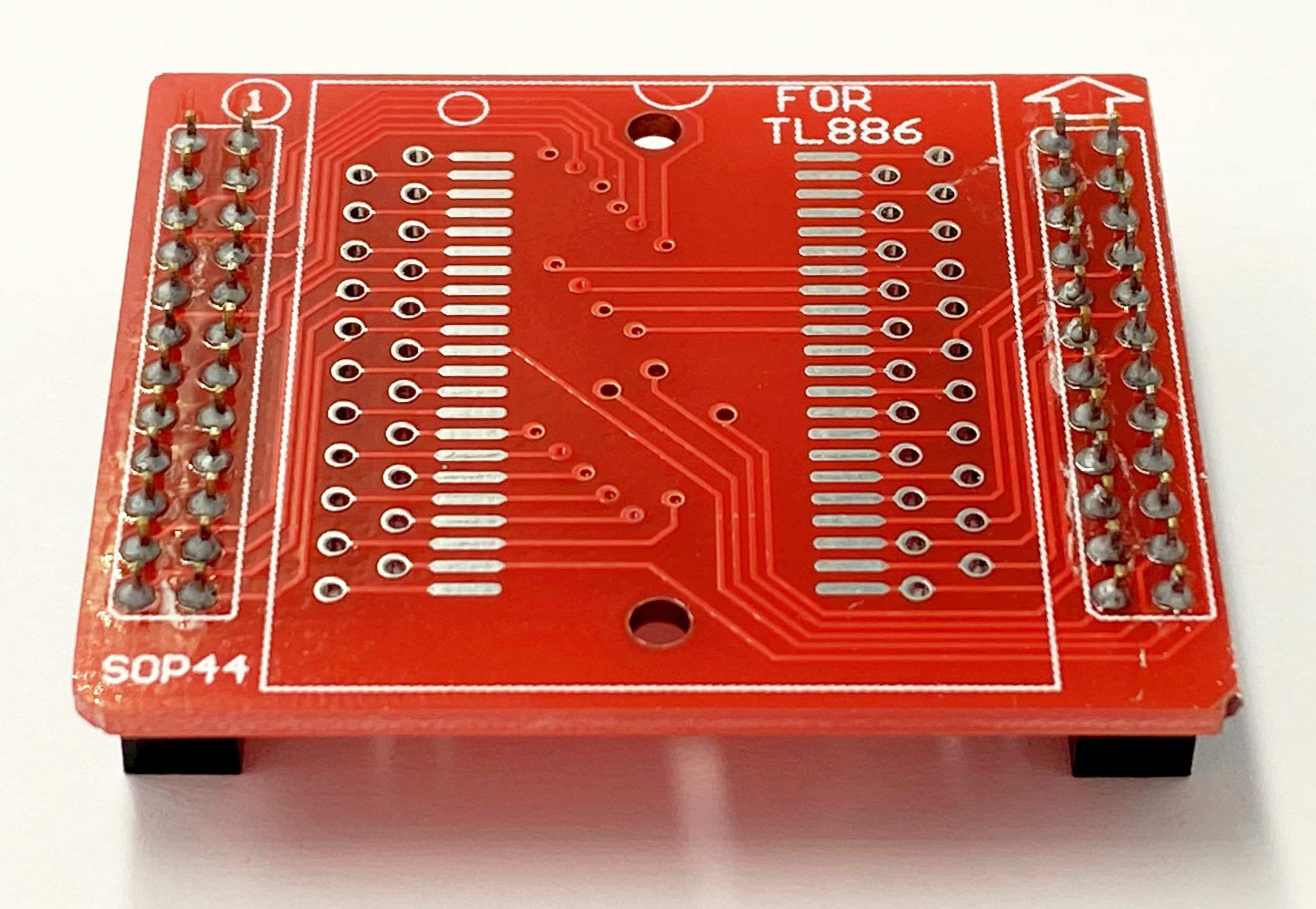

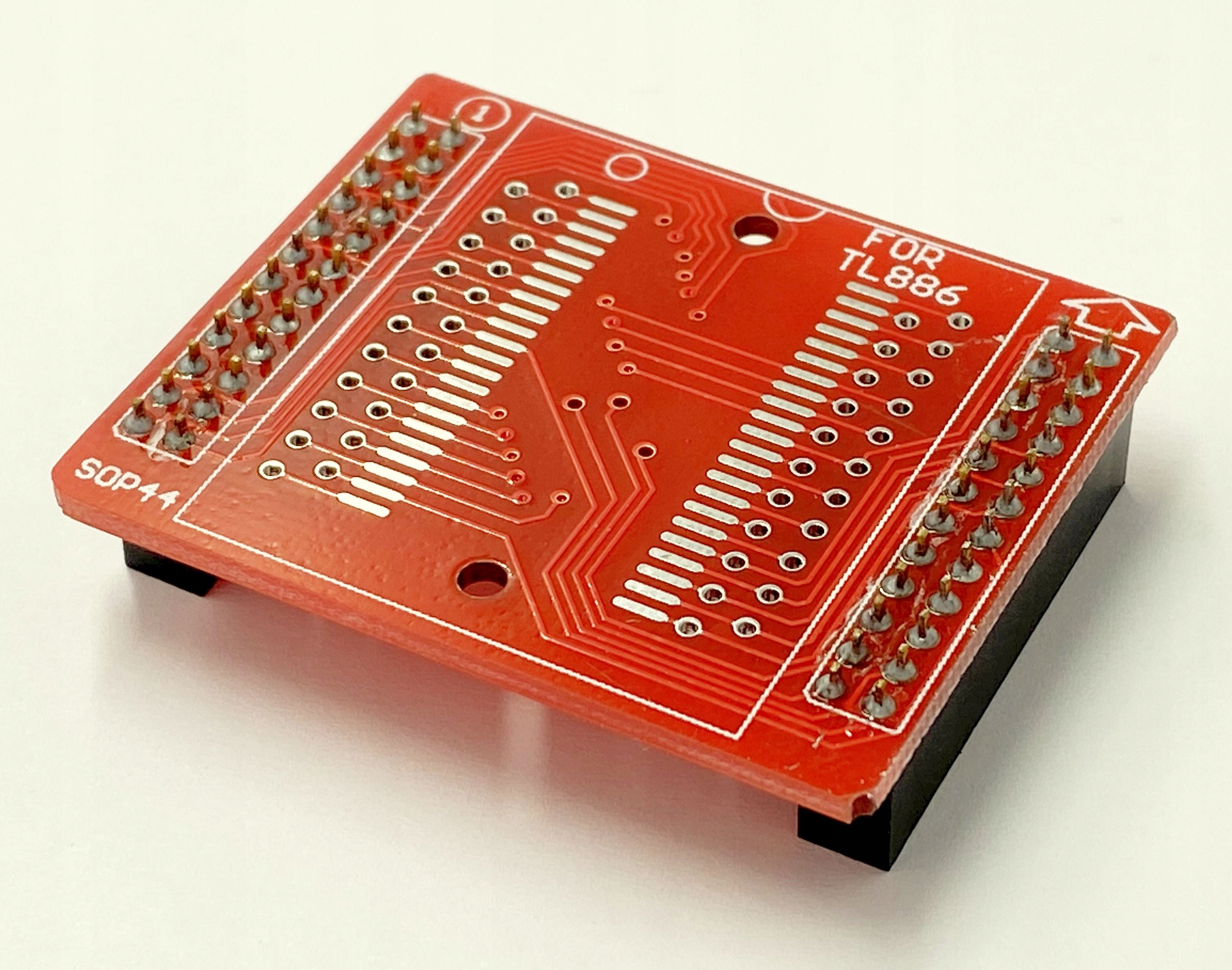

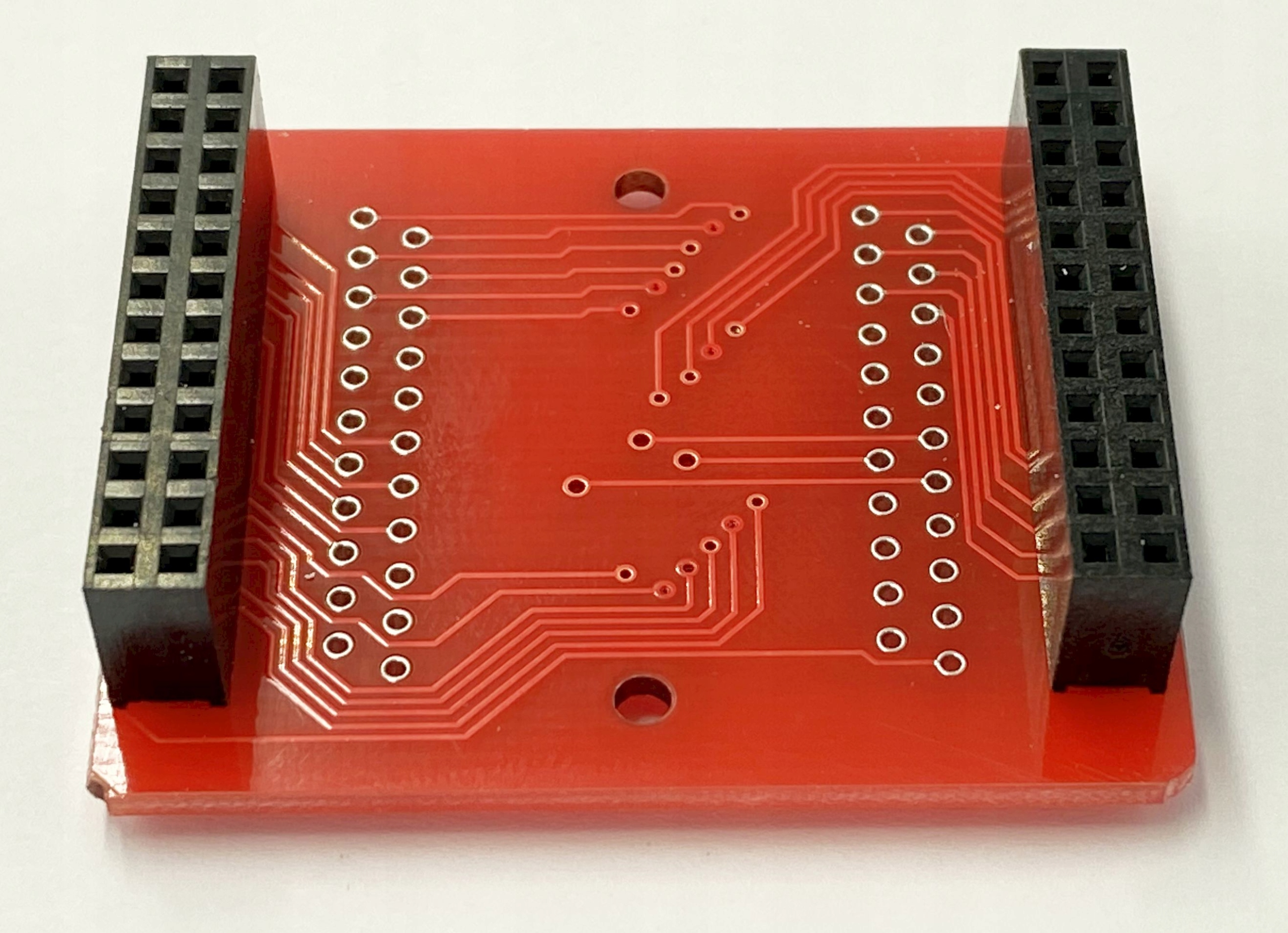

Adapter (AddOn)  SN002 SOP44 simple - adapter przeznaczony do programowania układów typu 28/29F200/400/800/160 w obudowie SOP44 (raster tj. odległość między sąsiednimi wyprowadzeniami układu =1,27mm) programatorami rodziny MiniPRO (TL866CS/TL866A)  oraz XGecu TL866II Plus. poprzez adapter pośredni SN001-1 (wchodzący m.i. w skład zestawu adapterów SMD)

Wersja  simple do wlutowania pamięci na czas odczytu.

Adapter w tej wersji polecamy przede wszystkim do odczytu/programowania układów wylutowywanych, gdzie proces czyszczenia z nadmiaru cyny czy topników oraz ewentualnego prostowania wyprowadzeń jest często bardziej pracochłonny niż samo wlutowanie układu na płytkę adaptera.

Istotnym czynnikiem zwłaszcza przy stosowaniu tańszych wersji programatorów (TL866CS/TL866A), które nie posiadają kontroli styku pinów układu jest również pewność połączeń. Jest to istotne głównie przy samym odczycie, który w przypadku braku poprawnego styku może być błędny.

Adapter w wersji simple jest ponadto znacznie tańszy od swojego odpowiednika z podstawką ZIF.

Adapter umożliwia alternatywnie wlutowanie podstawki SOP44 ZIF (THT). Jest oparty o tą samą płytkę PCB co jego odpowiednik z podstawką.

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.
