Адаптер (конвертер) 1,8 В SPI Flash CH341 TL866

Adapter 1,8V SPI Flash  - to konwerter napięć umożliwiający odczyt i programowanie pamięci szeregowych Flash z interface'm SPI typu Super Low Voltage 1,8V (stosowanych jako BIOS najnowszych komputerów, telefonów i innych przenośnych urządzeń) w programatorach zdolnych na programowanie jedynie typowych niskonapięciowych pamięcci 3,3V jak np. programatory typu Willem (z wyłączeniem Universal Flash Programmer, który ma natywną zdolność obsługi pamięci 1,8V), CH341 , EZP2010 czy MiniPRO (TL866CS i TL866A - pamięci 1,8V dostępne od versji 6.50 programu poprzez w/w adapter).

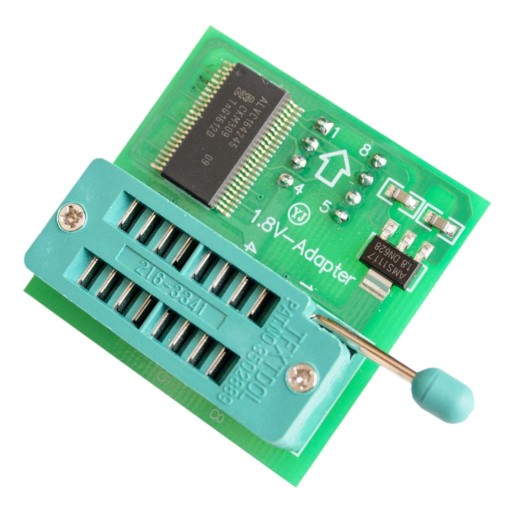

Adapter wyposażony jest w podstawkę ZIF do szybkiego i wygodnego umieszczenia pamięci na odpowiednim adapterze (SO / TSSOP itp.)

Zastosowany stabilizator oraz specjalistyczny transceiver (którego brak w tańszych tego typu konwerterach) nie tylko obniża  napięcie Vcc pamięci do poziomu 1,8V ale  odpowiada również za konwersję 3,3V/1,8V sygnałów danych między pamięcią a programatorem

Szczególnie przydatny w serwisach GSM, a także w serwisach elektroniki komputerowej i RTV.

Wyprowadzenia 1:1 PDIP8-->PDIP8.

Przeznaczony dla pamięci SPI Flash 1,8V np:

Winbond ( W25q10ew w25q20ew, w25q20bw w25q40ew, w25q40bw, w25q80ew, w25q80bw, w25q16dw, w25q16fw, w25q32dw, w25q32fw, w25q64dw, w25q64fw, w25f128fw )

Macronix ( Mx25u5121e mx25r512f, mx25u1001e mx25r1035f, mx25u2033e, mx25r2035f, mx25u4035,

Mx25u4033e mx25u4032e, mx25r4035f mx25u8035, mx25u8035e, mx25u8033e, mx25u8032e,

Mx25r8035f mx25u1635e, mx25v1635f mx25u1635f, mx25r1635f, mx25u3235e, mx25u3235f,

Mx25r3235f mx25u6473f, mx25u6435f mx25r6435f, mx25u12873f, mx25u12835f,

Mx25u25635f mx25u51245g, mx25um51245g mx66u51235f ) i in.

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.
