Адаптер BGA24 -> DIL8 ZIF для флэш-памяти SPI

Adapter uniwersalny BGA24 (SMD) na DIL 8 (PDIP) z podstawką ZIF - adapter dla pamięci SPI serial Flash,  w obudowach BGA24 o wymiarach 8x6mm (matryca kulek 6x4 lub 5x5) z rastrem 1.0mm  pozwalający na programowanie i używanie ich w podstawkach PDIP (DIL) programatorów (bądź innych urządzeń) bez konieczności lutowania układów na czas programowania.

Wersja z podstawką ZIF typu Clamshell .

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Zastosowana wysokiej jakości podstawka ZIF  z pinami typu pogo pin umożliwia programowanie układów zarówno z kulkami jak i bez.

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

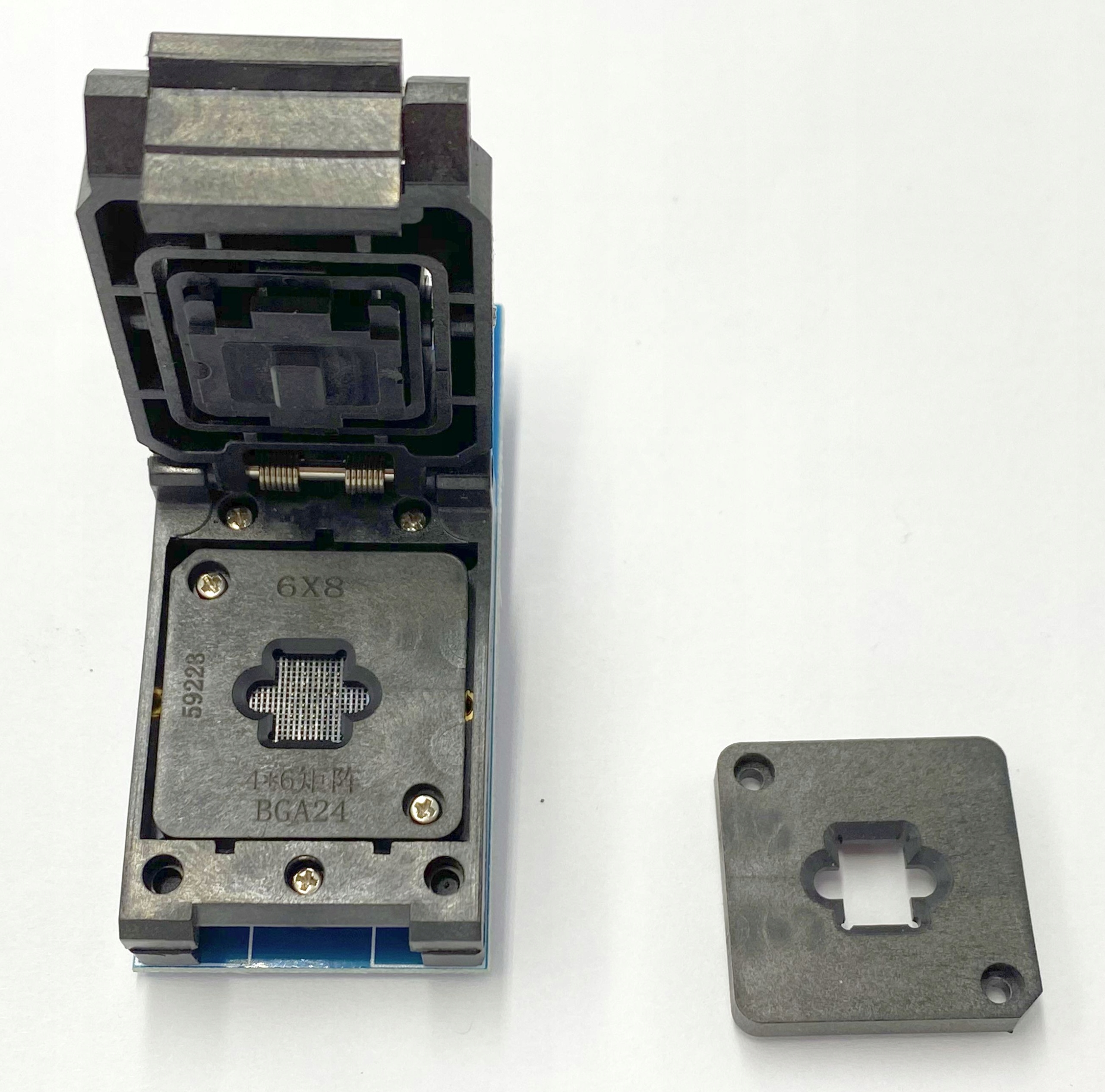

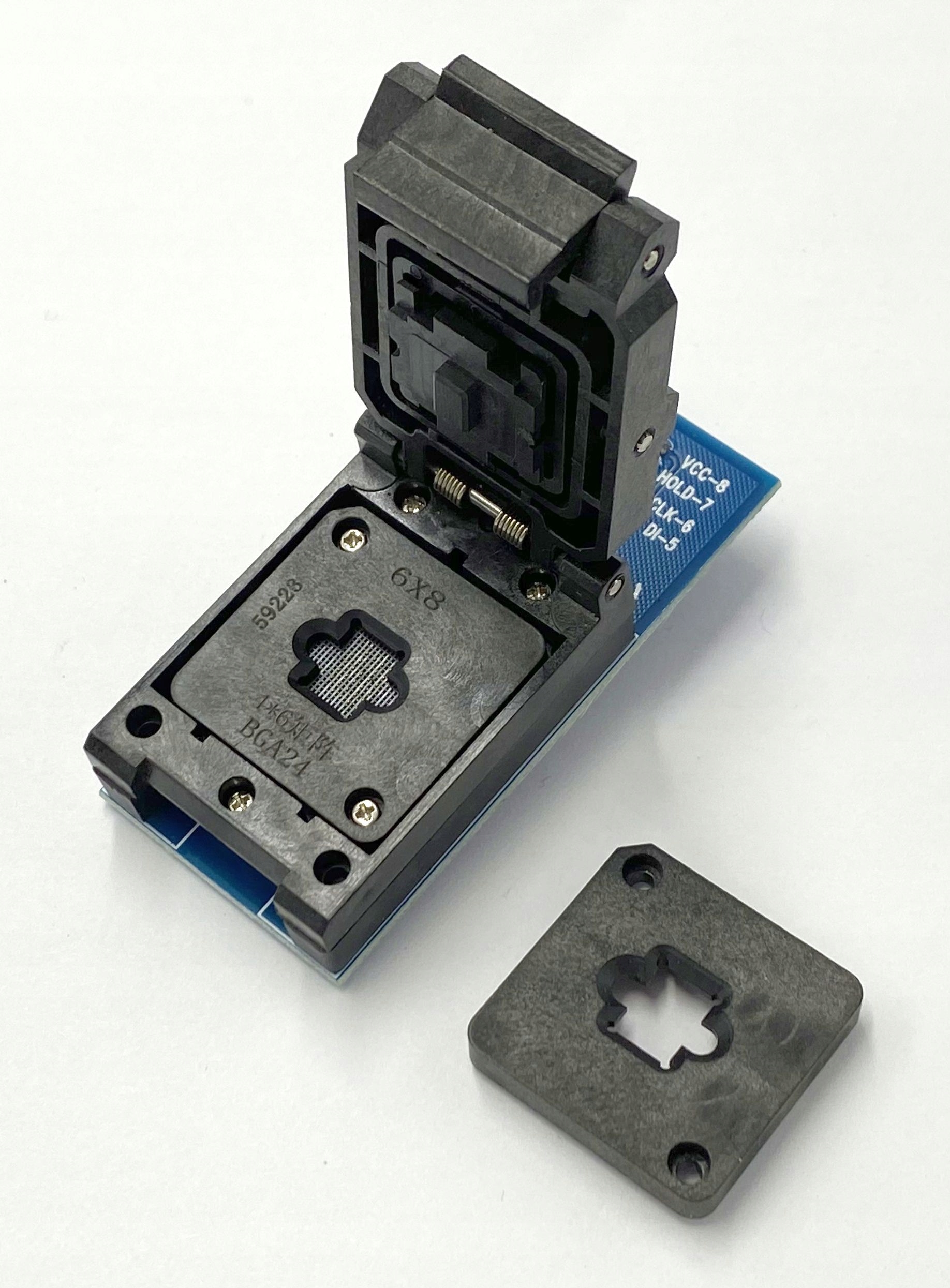

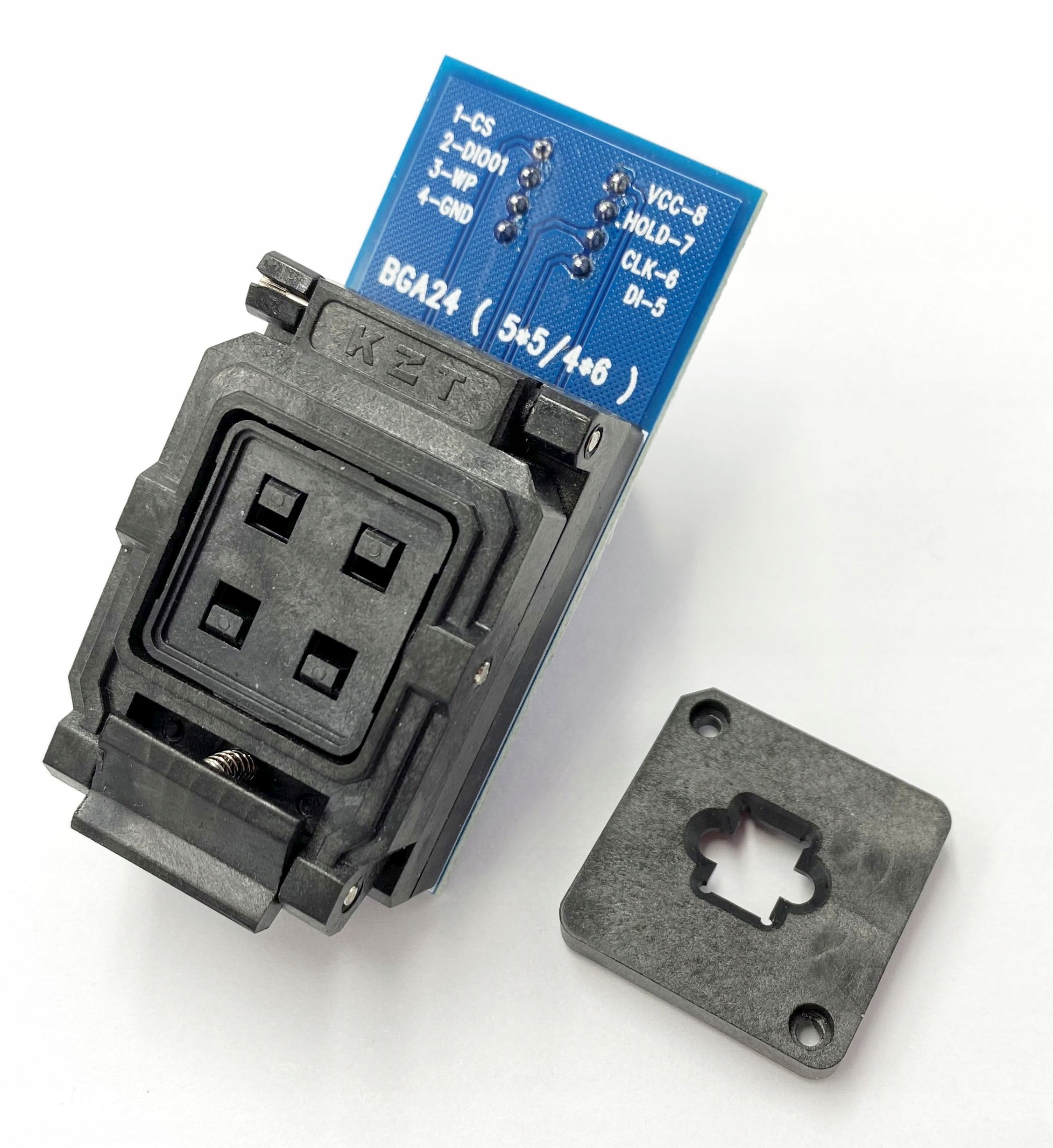

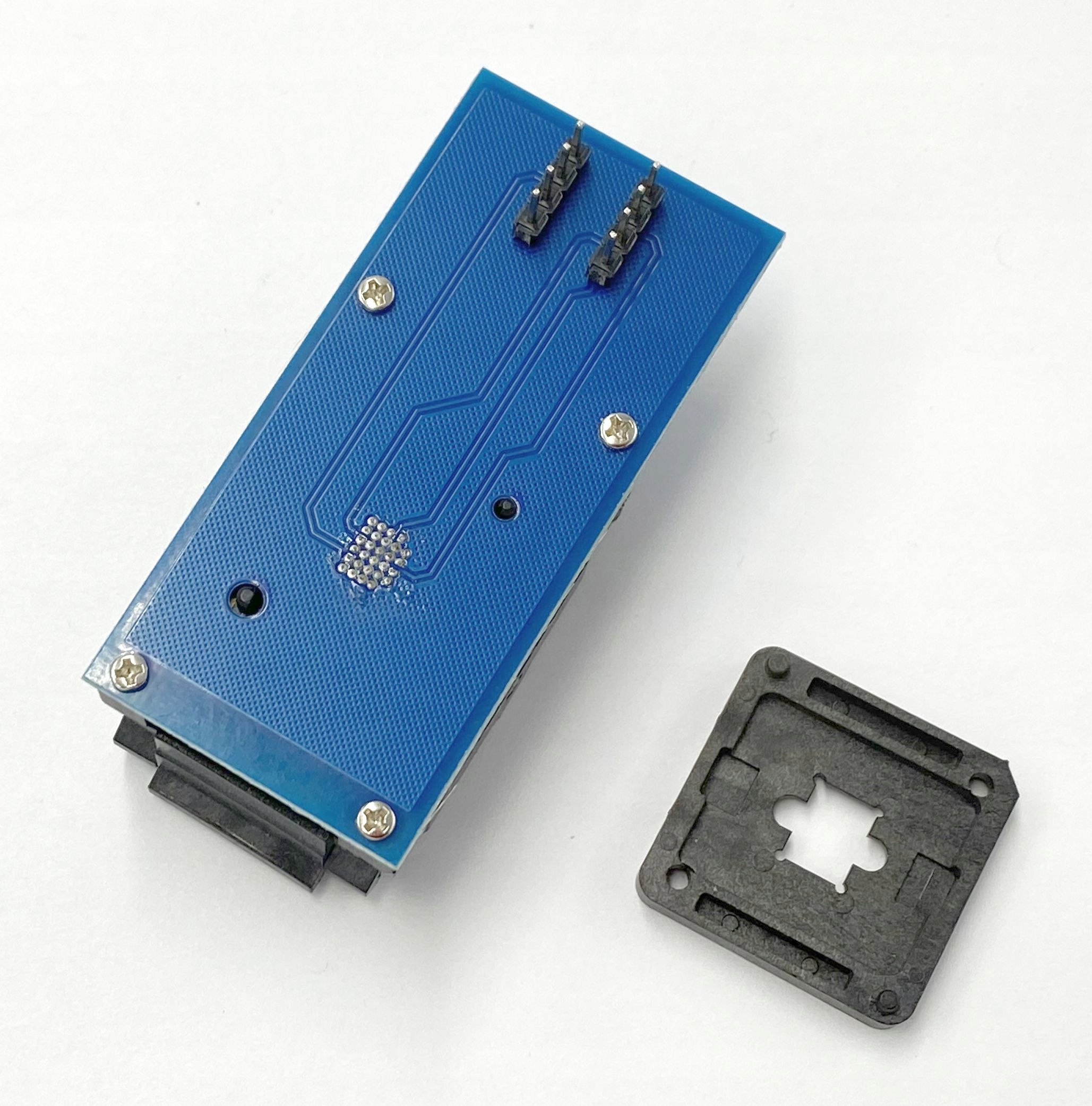

Adapter ma konstrukcję modułową i składa się z:

- Adaptera z Podstawką ZIF TFBGA24  r=1.0mm

- Ramki pozycjonującej 8x6mm dla matrycy kulek 4x6 (FAC024)

- Ramki pozycjonującej 8x6mm dla matrycy kulek 5x5 (FAB024)

Odpowiednią ramkę przykręcamy do podstawki ZIF BGA24 umieszconej na adapterze

Budowa taka umożliwia stosowanie jednego adaptera do różnych układów

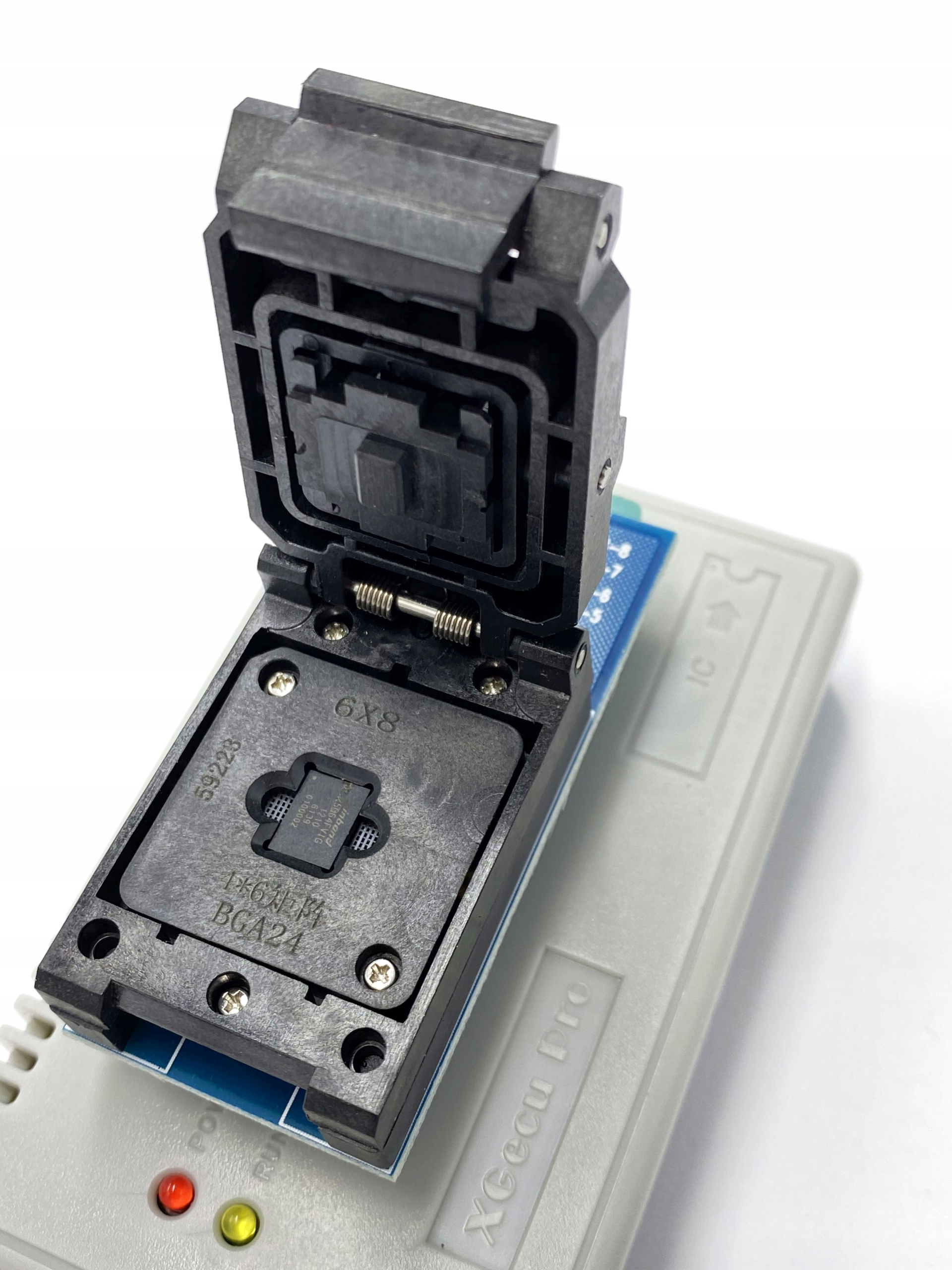

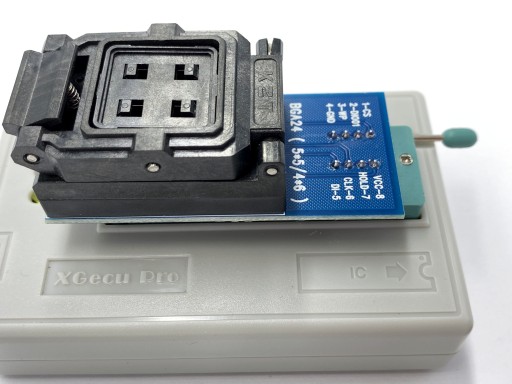

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.

Przykładowe pamięci: W25Q16 W25Q32 W25Q64 W25Q128 W25Q256 S25FL128S S25FL256S i in.

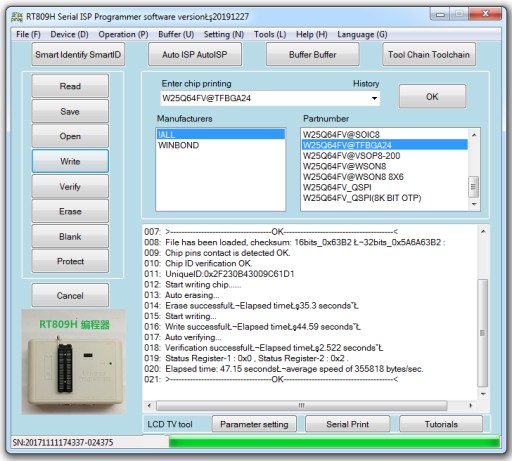

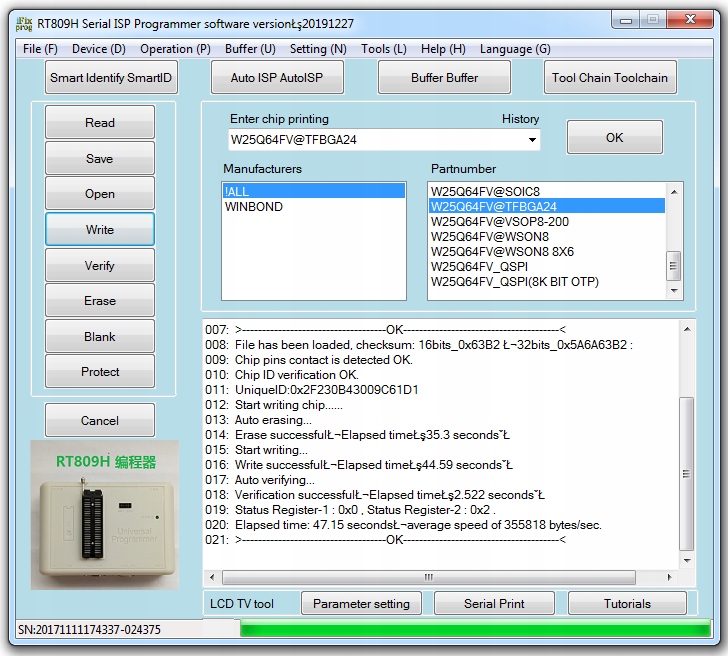

Przykładowe programatory: Xeltek Superpro, TNM 5000/2000, RT-809H/809F, Minipro TL866CS/A/II Plus, EZP2019, EZP2010, Universal Flash Programmer (z adapterem PIC&Serial EEPROM/Flash), CH341A i in

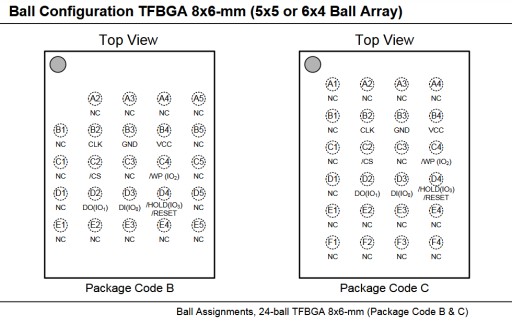

Wyprowadzenia układu: BGA24 (TFBGA-24)  8x6mm (z matrycą 4x6 lub 5x5)

Raster układu (odległość między kulkami): 1.0mm

Wyprowadzenia adaptera: PDIP8 (R=2,54mm, W=300mils)

Wyprowadzenia PDIP na pinach typu goldpin przystosowanych do podstawek typu ZIF.

Produkt może być stosowany jako zamiennik poniższych adapterów:

XELTEK: TA088 (w programie wybierając układ w obudowie SOIC)

WELLON: WL-EBGA24-U001 (WL-EBGA24-U1) 5x5mm

ELNEC: DIL8/BGA24-2 ZIF-CS SFlash-1  (Ord. no. 70-3095)
