Адаптер AT49F1025 TL866x (PLCC44 -> PDIP40)

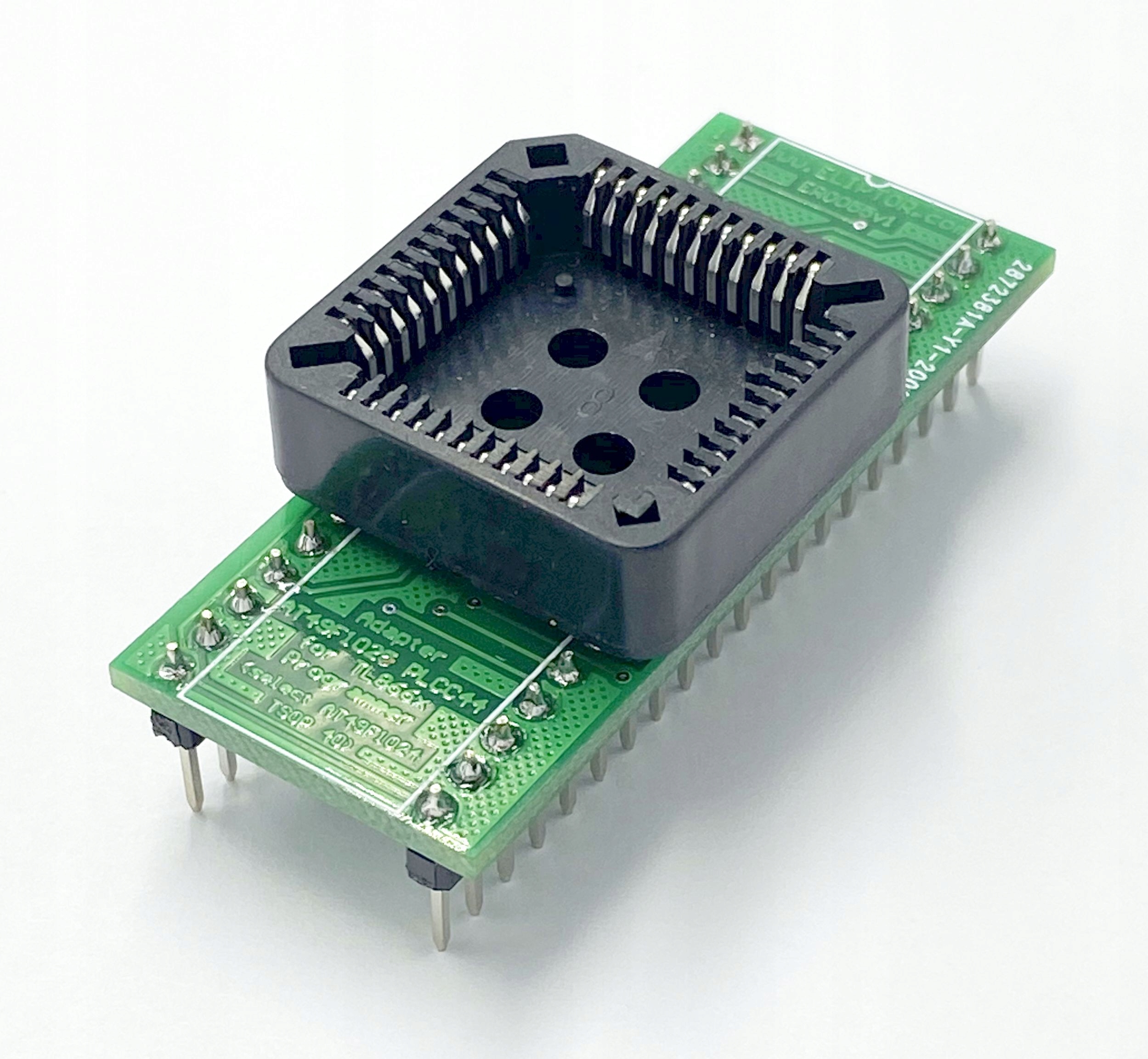

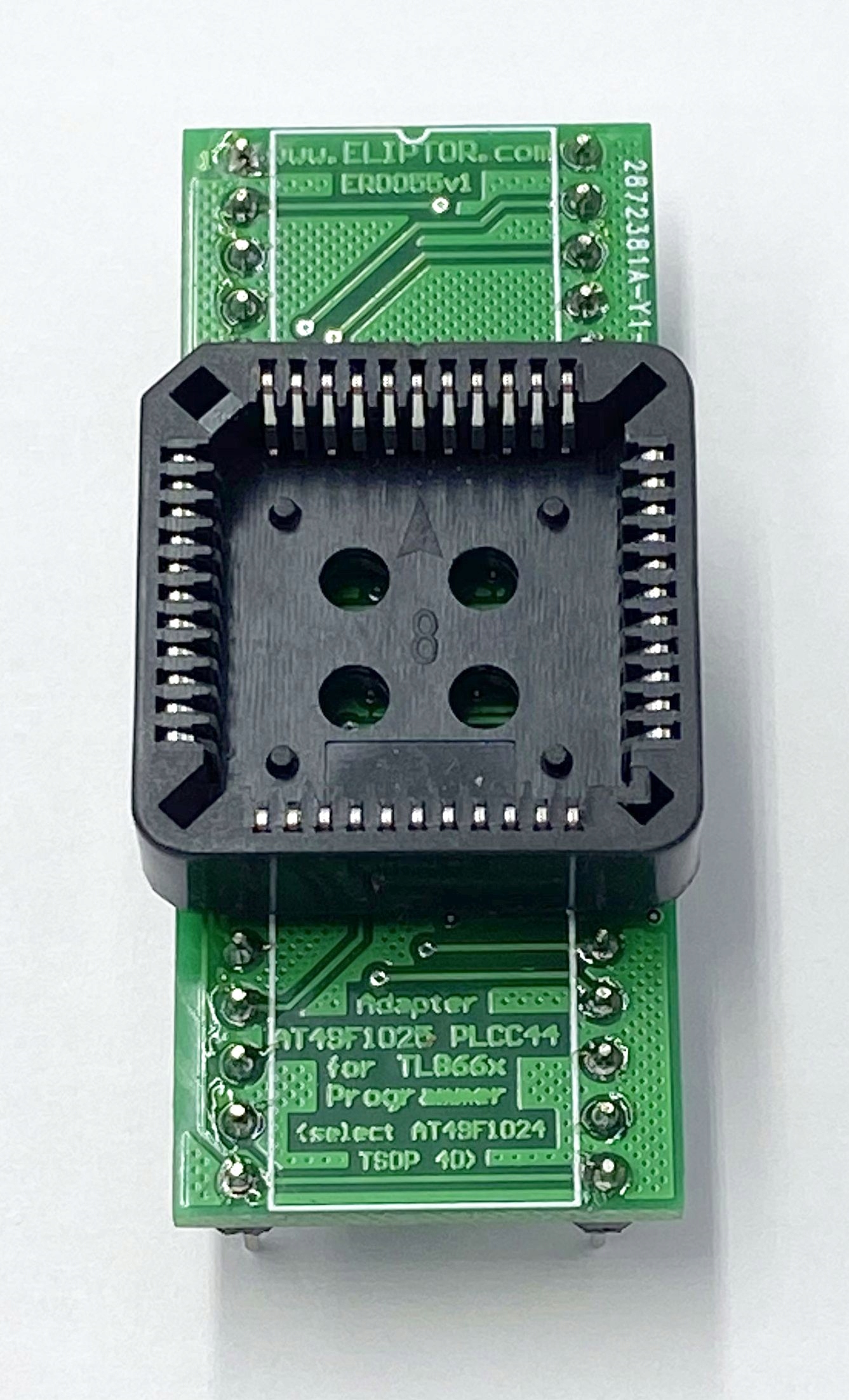

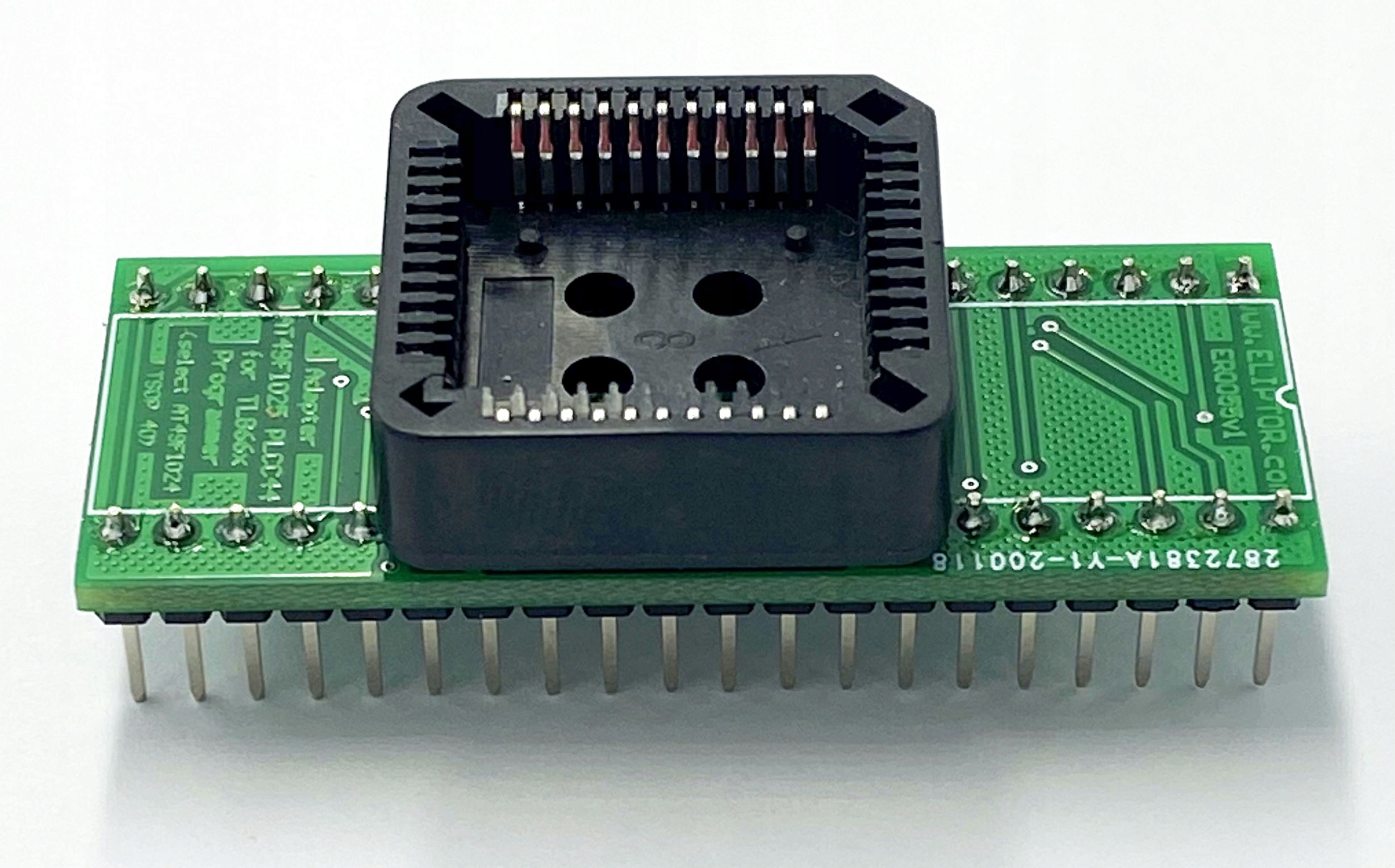

Adapter PLCC44 (SMD) na DIL 40 (PDIP) - adapter dla  pamięci flash AT49F1025 w obudowie PLCC44 (SMD) dedykowany dla programatorów rodziny MiniPRO / XGecu TL866x (TL866CS, TL866A i TL866 II Plus).

Pamięć AT49F1025 jest jednym z niewielu układów wielokrotnego programowania, które (w trybie odczytu) można stosować zamiast pamięci EPROM 27C1024 w obudowie PLCC44.

Właściwość ta jest szczególnie przydatna przy testowaniu różnych modyfikacji firmware w danym urządzeniu (np. komputerów samochodowych ECU) zwłaszcza że większość dostępnych pamięci EPROM w obudowie PLCC44 występuje w wersji jednokrotnie programowalnej (OTP).

Niestety układy flash które można wykorzystywać w tym celu nie należą do popularnych i w związku z tym rzadko są wspierane przez tańsze programatory.

Tak jest również w przypadku programatorów rodziny MiniPRO / XGecu TL866x (TL866CS, TL866A i TL866 II Plus).

Powyższe programatory obsługują jednakże bliźniaczy układ AT49F1024 - ta sama struktura tyle, że w obudowie TSOP40. Pozostał zatem jedynie problem całkowicie różnego pinout'u obu układów.

Na prośbę klientów szukających wielokrotnie programowalnej alternatywy pamięci EPROM 27C1024 w obudowie PLCC44 dla programatorów rodziny MiniPRO / XGecu TL866x (TL866CS, TL866A i TL866 II Plus) storzyliśmy autorski, dedykowany adapter umożliwiający pełną obsługę pamięci flash AT49F1025 w obudowie PLCC44.

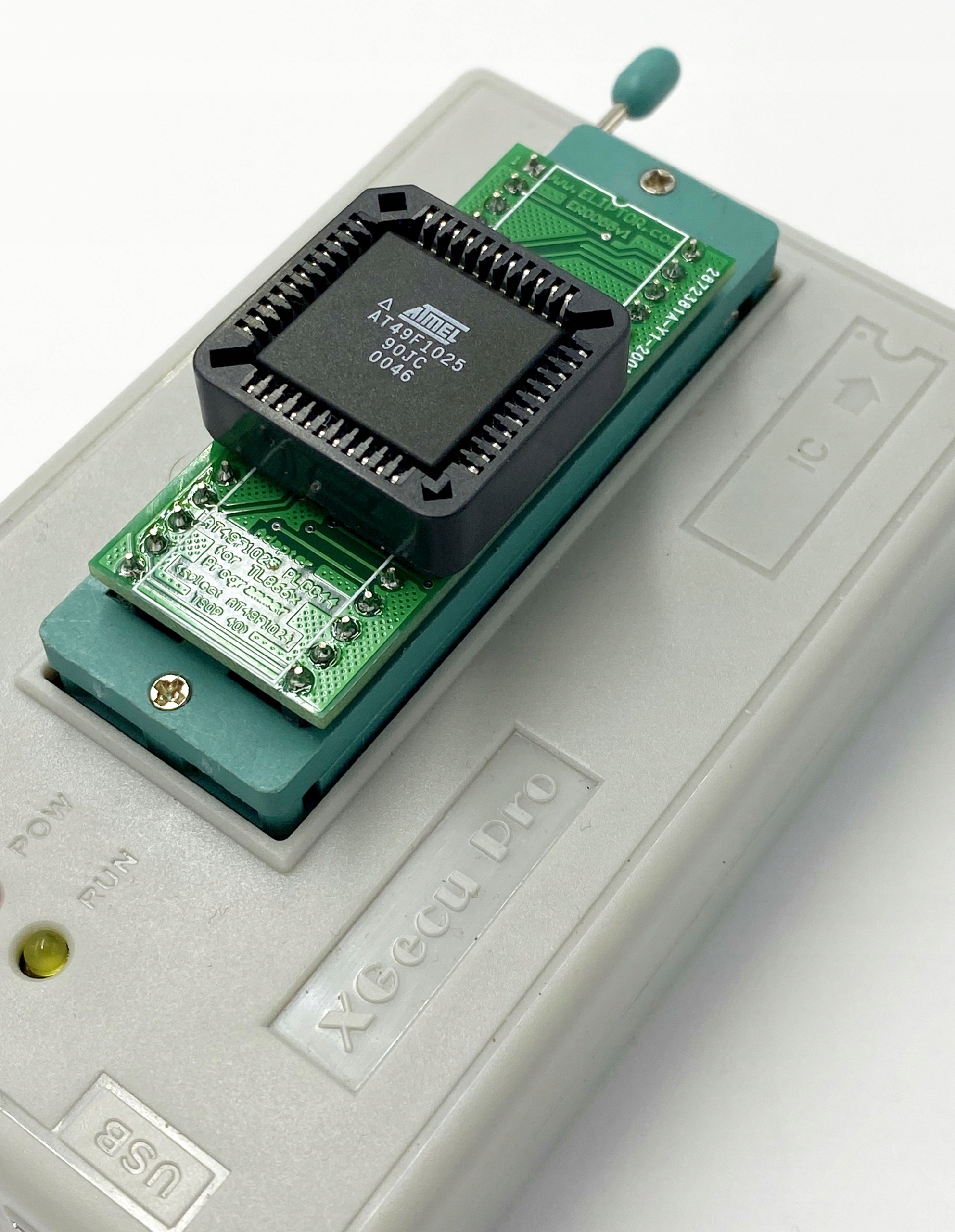

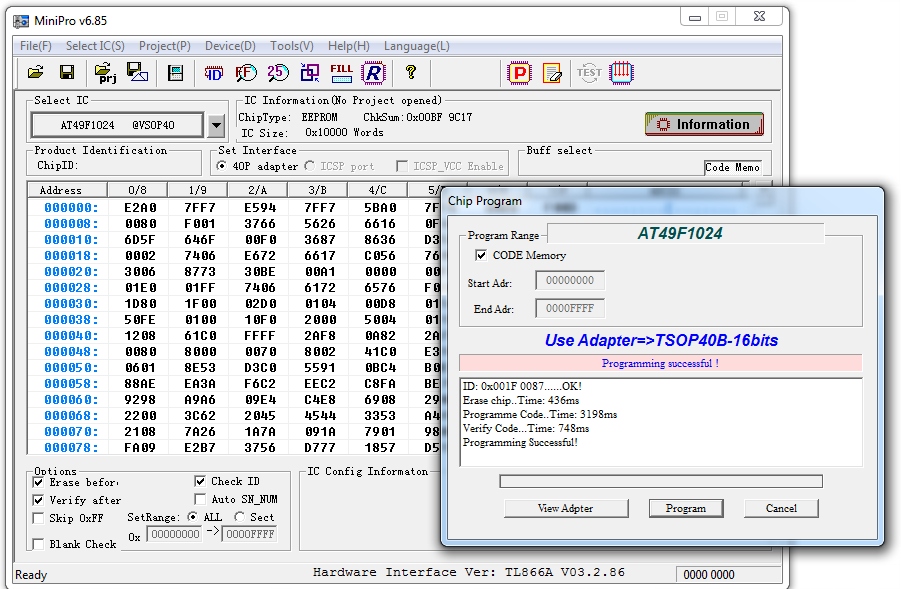

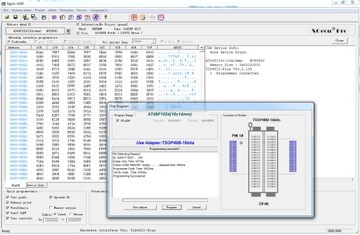

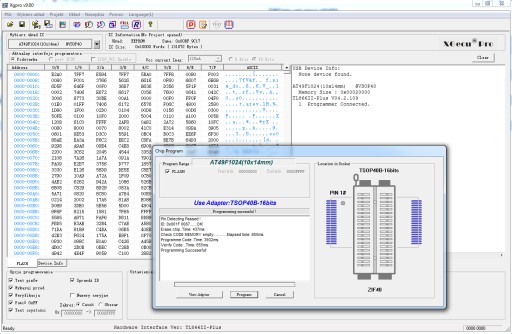

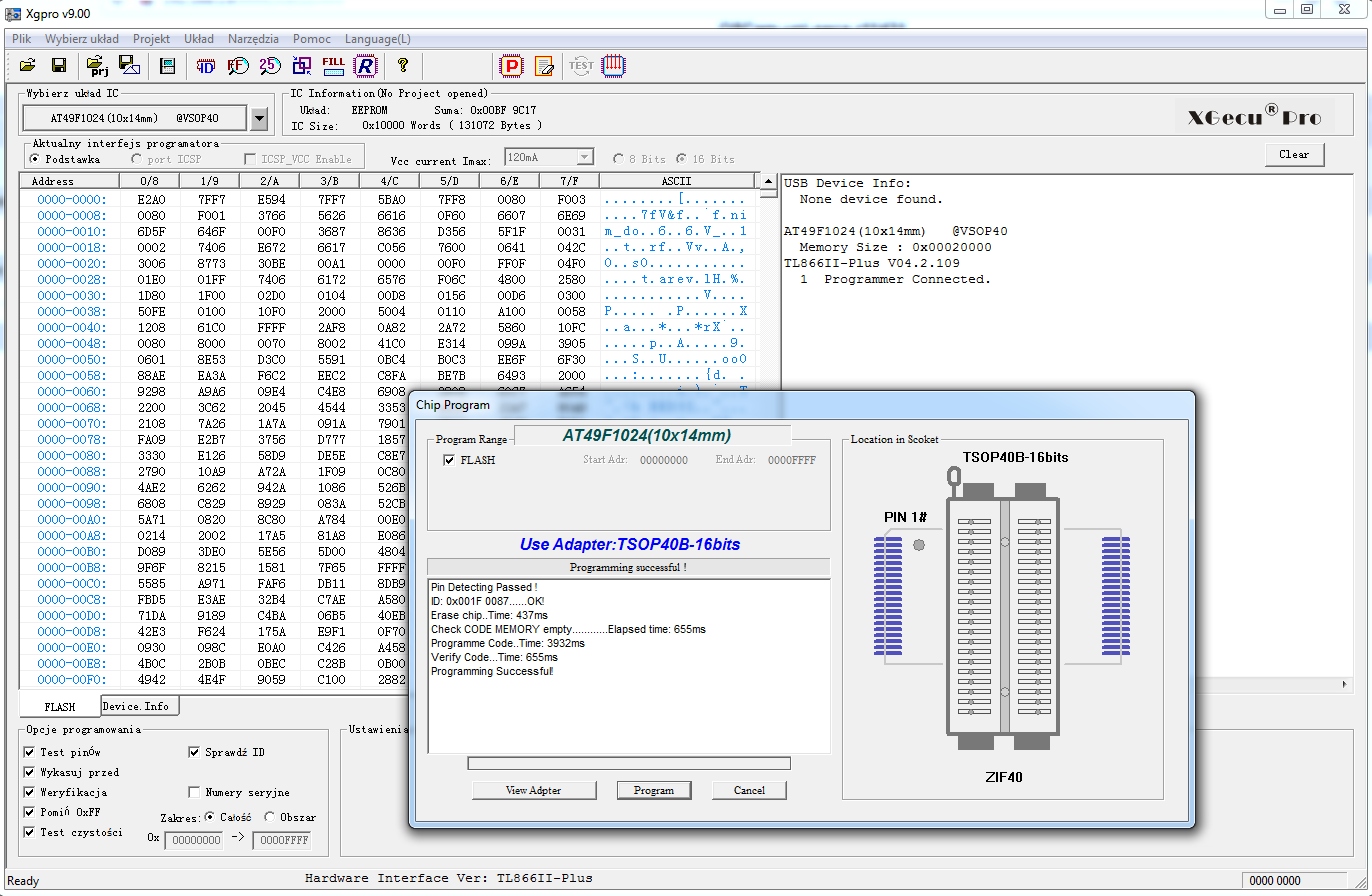

Adapter umieszcza się bezpośrednio w podstawce ZIF 40-pin programatora a w programie do obsługi programatora wybieramy układ AT49F1024.

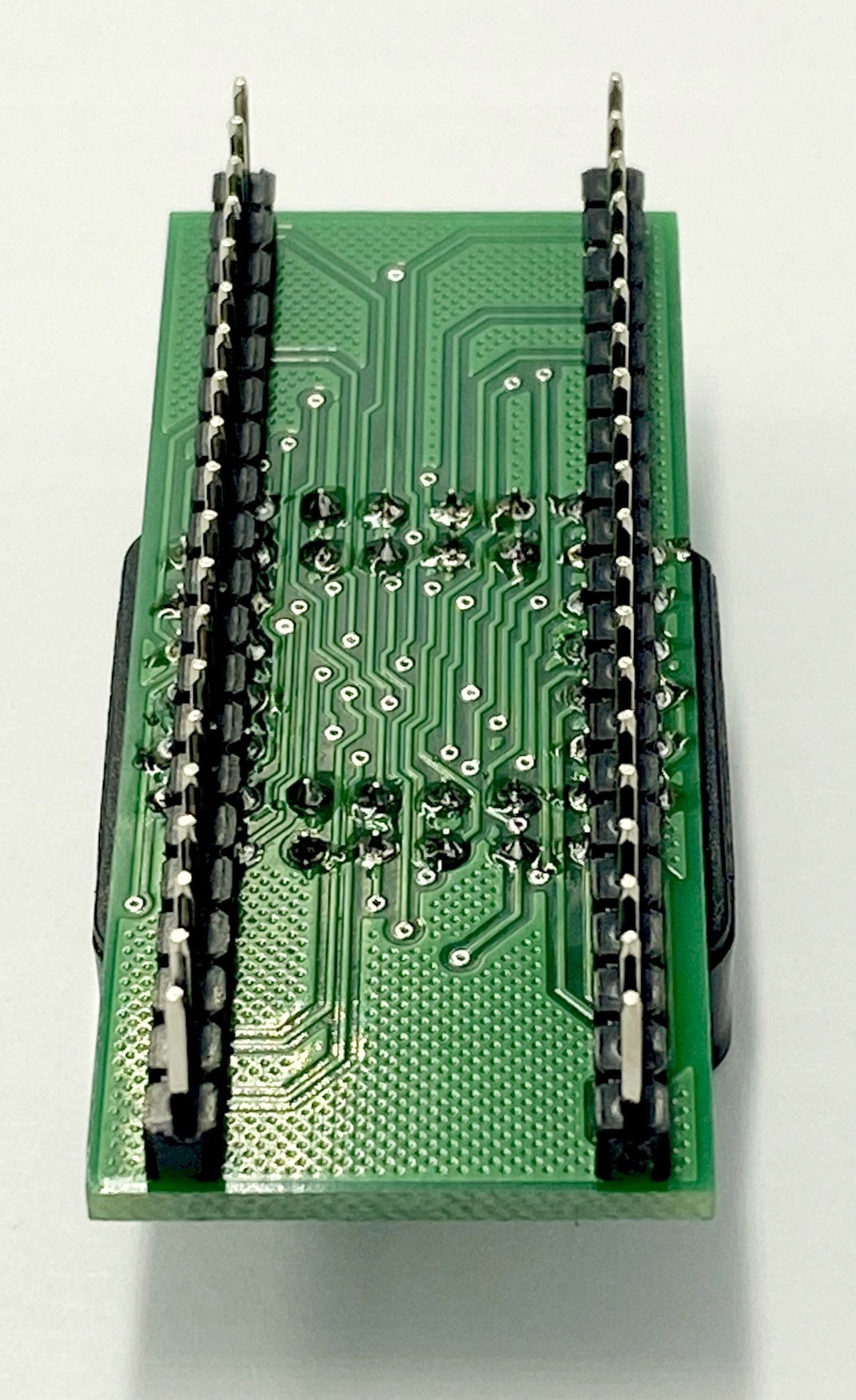

- Wyprowadzenia PDIP na listwach kołkowych typu GoldPin.

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.
