Второе промышленное реле времени HP7

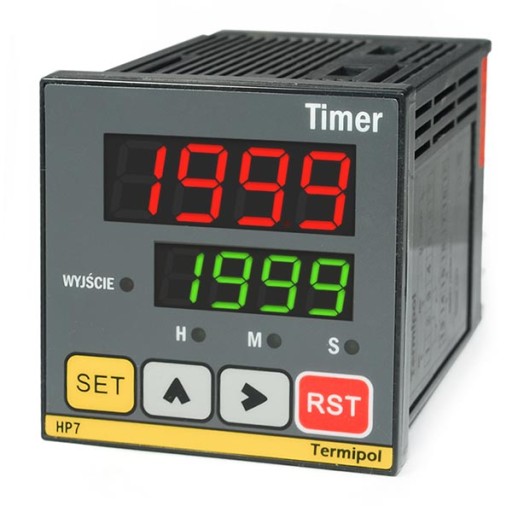

Cyfrowy programator czasowy HP7

Uniwersalny programowalny Timer HP4 posiada wyjście przekaźnikowe (3A) oraz cztery programy pracy. Szeroki zakres pomiarowy oraz wysoka dokładność zapewnia precyzyjny pomiar, a prosta obsługa gwarantuje komfortową pracę.

Dane techniczne:

• Zasilanie: AC 230 +/- 10%
• Pobór mocy: 3W
• Obciążalność wyjść: 3A/250VAC; 6A/30VDC
• Zakres: 0.01-99.99; 0.1-999.9S; 1-9999S; 1-99M59S; 0.01-99.99M; 0.1-999.9M; 1-9999M; 1-99H59M; 0.01-99.99H; 0.1-999.9H; 1-9999H
• Dokładność: 0.1%; 0.05sec.
• Tryb reset: Przycisk panelu, zewnętrzny, auto, reset po zaniku zasilania
• Wymiary panelu: 72x72mm
• Dodatkowe informacje: Podwójny wyświetlacz, 4 tryby pracy wyjścia przekaźnikowego, czytelny wskaźnik zakresu czasu, duże i wygodne klawisze, polski projekt.

Schemat podłączenia

Tryb pracy wyjścia.

Programator posiada 4 tryby pracy wyjścia przekaźnikowego. Poniżej schematy przedstawiające zasadę działania.

Tryb F

Wartość timera narasta lub maleje do maksymalnej wartości czasu. Przekaźnik włączony od czasu t.oFF do sygnału RESET.

Tryb N

Wartość timera narasta lub maleje do czasu t.oFF. Przekaźnik włączony od czasu t.oFF do sygnału RESET.

Tryb R

Przekaźnik włącza się po czasie t.oFF, kasowanie pomiaru. Podtrzymanie przekaźnika przez czas t.ON i automatyczny reset cyklu.

Tryb C

Przekaźnik włącza się po czasie t.oFF, kasowanie pomiaru. Podtrzymanie przekaźnika przez czas t.ON i automatyczny reset cyklu do sygnału RESET.

Zestaw

W komplecie znajdziemy:

• Timer HP4
• Instrukcja obsługi (j.polski)
• Elementy montażowe
