Светодиодный индикатор 22мм КРАСНЫЙ ТОКОМЕТР АММЕТР 100А

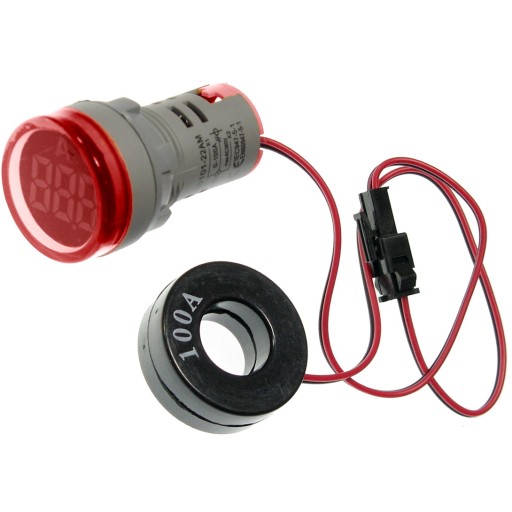

FABRYCZNIE NOWA CZERWONA KONTROLKA SYGNALIZACYJNA LED AD101-22AM NEPOWER Z MIERNIKIEM PRĄDU ZMIENNEGO 0 - 100A

Symbol: 40626

Kontrolka wkręcana w standardowy otwór 22mm w formie amperomierza prądu przemiennego wbudowanego w przednią część kontrolki. Barwa świecenia dobrana do koloru kontrolki. Zasilanie napięciem przemiennym z zakresu 50V do 380V max, podłączane jest przewodami bezpośrednio pod zaciski skręcane X1 i X2 w dolnej części kontrolki.

Pobór prądu dokonywany jest beziwazyjnie i bez przerywania obwodu elektrycznego na czas pomiaru. Wystarczy jedną żyłę, np. fazową L przeprowadzić przez środek cewki pomiarowej, aby miernik wyświetlił wartość prądu płynącego przez tę żyłę. Nie można przeprowadzić 2 żył (fazowej z neutralną) przez cewkę, gdyż prąd wyniesie 0A. Miernik przeznaczony jest do pomiaru dużych prądów do 100A. Minimalny prąd mierzony to 0.6A.

Kontrolkę można również wykorzystać do pomiaru prądu przy niskim napięciu w prostowniku transformatorowym do ładowania akumulatorów. Podłączenie musiałoby występować następująco:

• Zasilanie kontrolki X1-X2 podłączyć do napięcia sieciowego 230V AC po pierwotnej stronie transformatora
• Przez otwór cewki przeprowadzić 1 żyłę kabla z transformatora do mostka prostowniczego, druga musi omijać cewkę.

Specyfikacja:

• Typ kontrolki: jednokolorowa
• Otwór montażowy: 22mm
• Głębokość montażowa: 38mm
• Wysokość całkowita: 51mm
• Podświetlenie: Wyświetlacz LED
• Kolor podświetlenia: czerwony
• Zakres zasilania: 50V-380V AC
• Wyprowadzenia podświetlania: śrubowe
• Wyprowadzenia pomiarowe: przewód z złączem + cewka pomiarowa
• Kolor korpusu: szary
• Klasa szczelności: IP40
• Normy: IEC947-5-1, EN60947-5-1

Cena dotyczy 1 szt.
