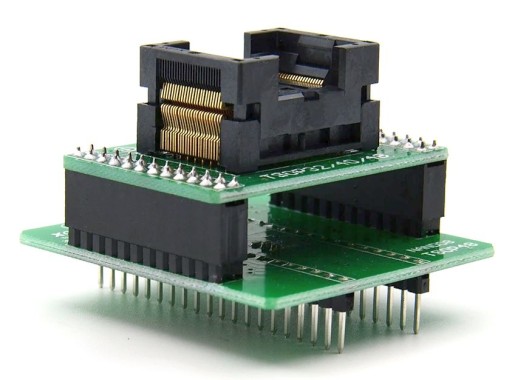

Комплект адаптера ZIF NAND08 TSOP48 для TL866II

Zestaw adapterów NAND08 TSOP48 dedykowany dla programatora MiniPRO (XGecu) TL866II Plus - umożliwiający programowanie 8-bitowych pamięci NAND w obudowach TSOP48.

Zestaw składa się z :

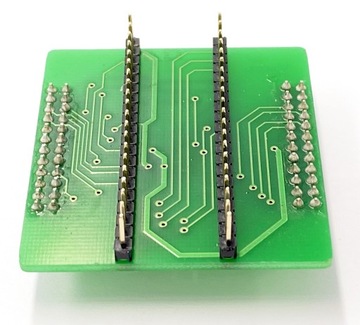

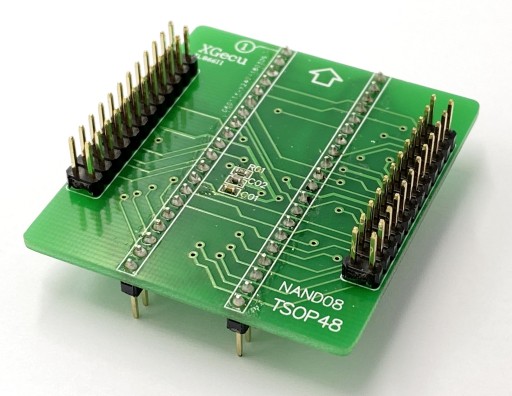

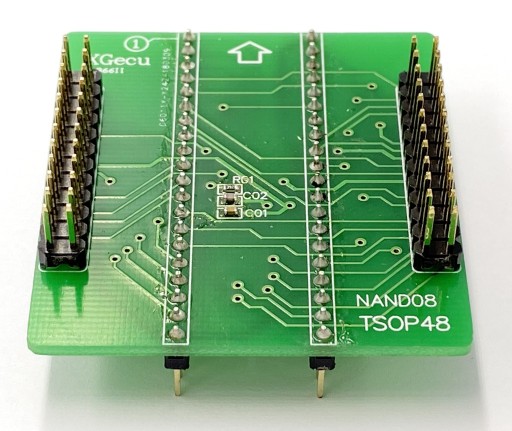

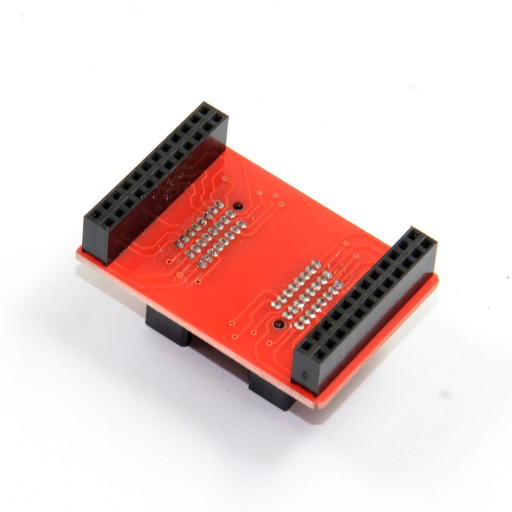

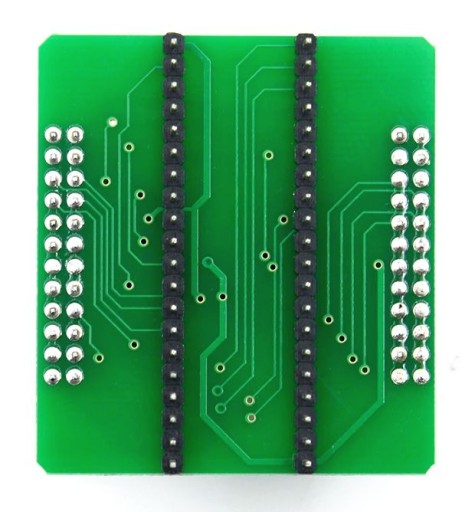

- Adaptera pośredniego NAND08 (płytki bazowej/base board) dla nakładki (Add On) TSOP48 lub BGA63

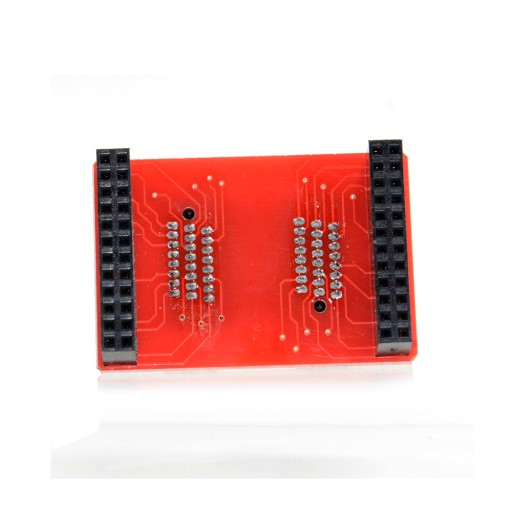

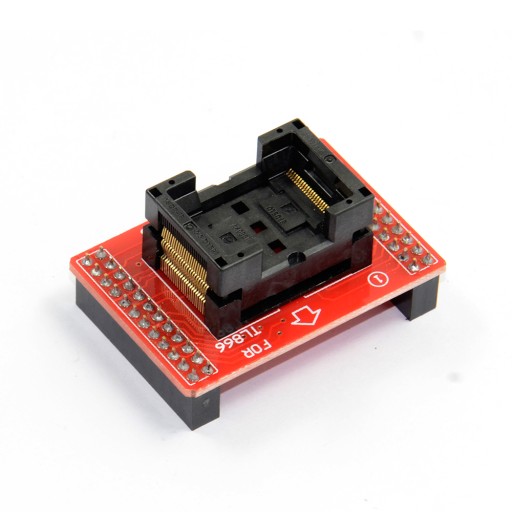

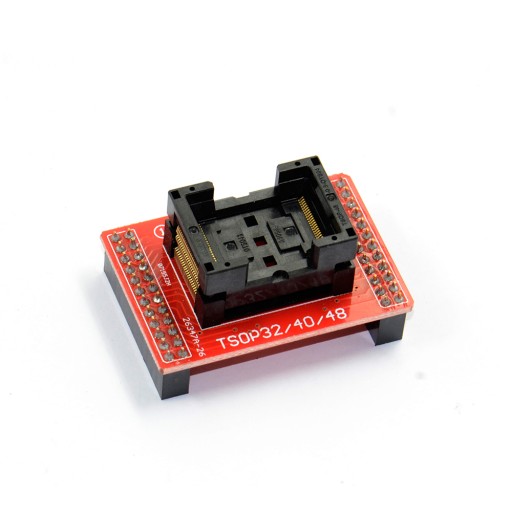

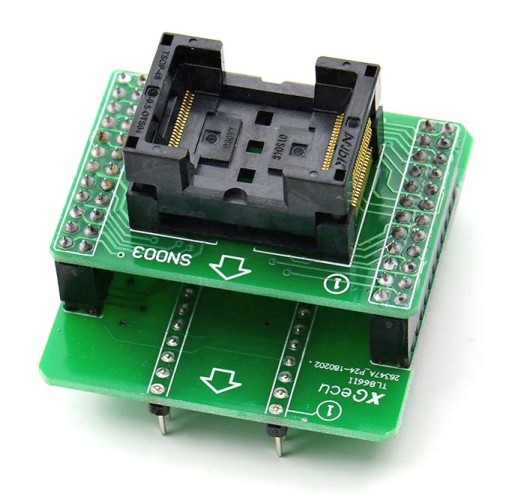

- Nakładki (Add on) SN003 TSOP32/40/48 ZIF -   adapter przeznaczony do układów w obudowie TSOP32, TSOP40 oraz TSOP48 (raster tj. odległość między sąsiednimi wyprowadzeniami układu =0,5mm, odległość między rzędami wyprowadzeń układu 20mm). wyposażony jednakże w podstawkę ZIF (Zero Insertion Force) co eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Z płytka bazową NAND 08 można również stosować inne adaptery typu AddOn:

- Adapter  SN001-5 TSOP32/40/48 - analogiczny do powyższego (SN003 TSOP32/40/48) płytka do bezpośredniego wlutowania układów w obudowieTSOP32/VSOP32, TSOP40/VSOP40 oraz TSOP48 (raster tj. odległość między sąsiednimi wyprowadzeniami układu =0,5mm, odległość między rzędami wyprowadzeń układu 20 lub 14mm).

- Adapter (AddOn)  BGA63-TL866 - oryginalny adapter przeznaczony do programowania układów typu NAND Flash w obudowie BGA63 (o wymiarach: 11x9mm i 10.5x13mm z rastrem (pitch) tj. odległość między sąsiednimi kulkami układu =0,8mm) Wersja z podstawką ZIF.

Z kolei AddOn TSOP48 można stosować również dla pamięci NOR korzystając z poniższych płytek pośrednich:

- Adaptera (konwertera) SN001-1 TSOP48/SOP44/SSOP56/BGA48 - umożliwiającego programowanie układów o liczbie wyprowadzeń większej niż 40 w podstawce ZIF 40 programatora MiniPRO tj. układów w obudowach SOP44 (np. 28/29F200/400/800), SSOP56 (np. 29BL802, 29BL162), i TSOP48 (np. 29F800, 29GL064, 49F201)

- Adaptera SN001-2 TSOP40 8 bits - umożliwiającego programowanie układów w obudowie TSOP40/VSOP40 z 8-bit'ową szyną danych w podstawce ZIF 40 programatora MiniPRO (np. 29F080, 28F004)

- Adaptera SN001-3 TSOP40 16 bits - umożliwiającego programowanie układów w obudowie TSOP40/VSOP40 z 16-bit'ową szyną danych w podstawce ZIF 40 programatora MiniPRO (np. 49F1024, 29W102)

- Adaptera SN001-4 TSOP32 - umożliwiającego programowanie układów w obudowie TSOP32/VSOP32 w podstawce ZIF 40 programatora MiniPRO (np. 29LV040, 28F512)

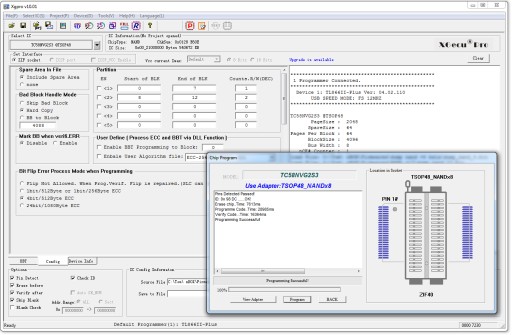

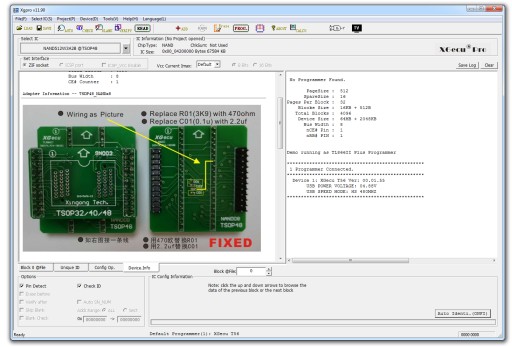

Adapter sprzedajemy już w poprawionej wg zaleceń producenta wersji Fixed / V2. Dlatego wzór i kolor adaptera różni się nieco od tego na zdjęciach.
