Adapter uniwersalny PLCC44 -> PDIP40 (uP+EPROM)

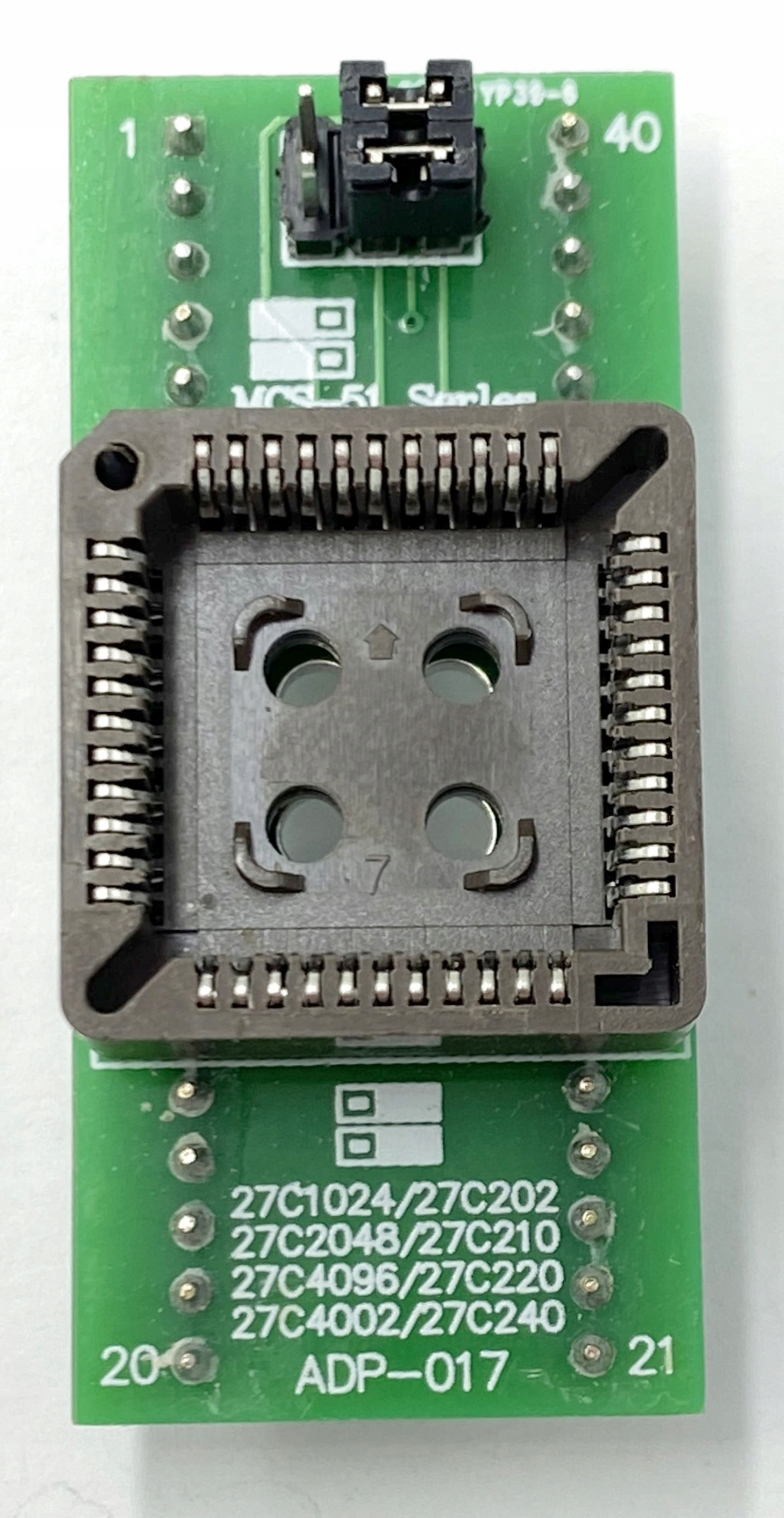

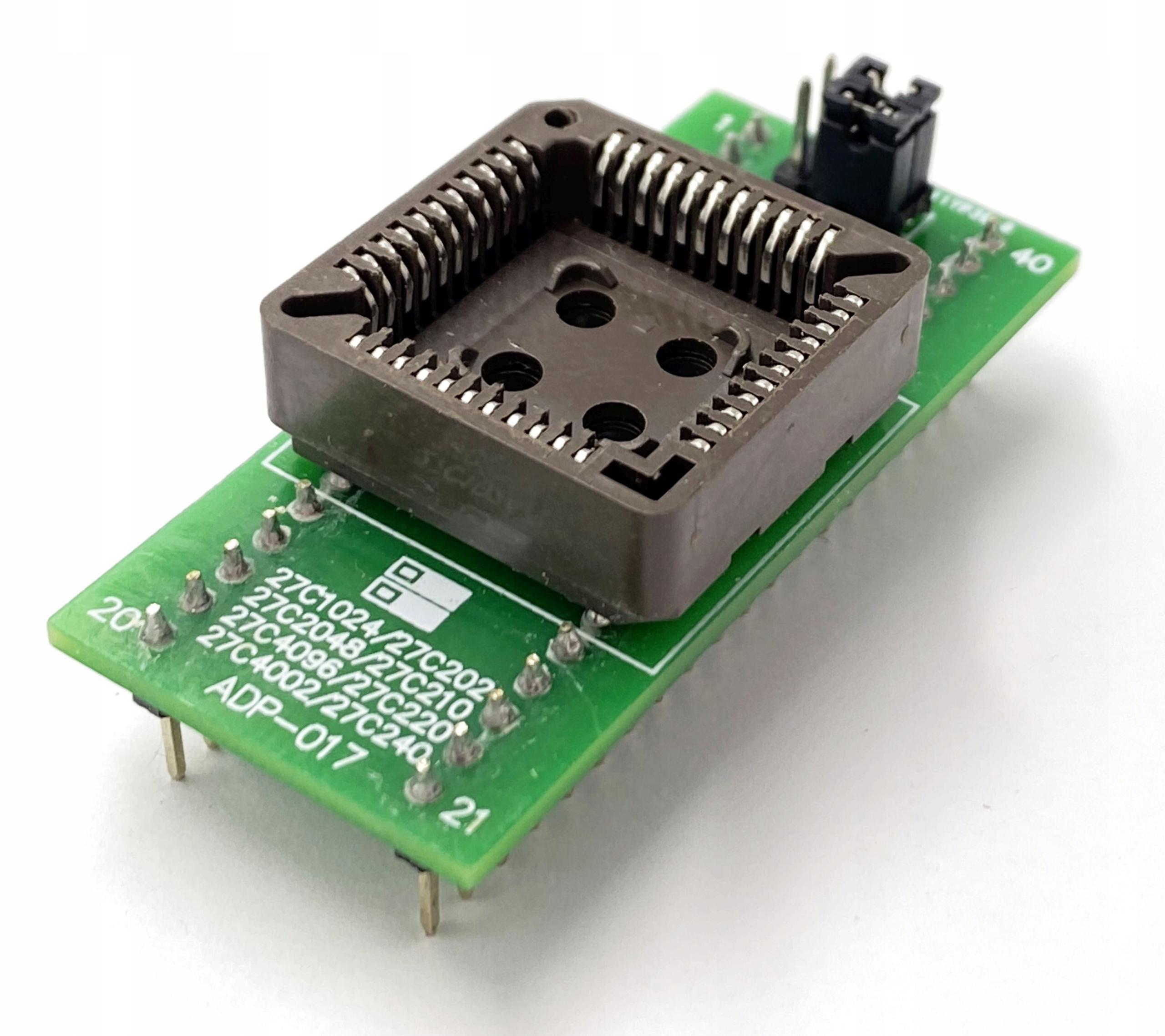

Adapter uniwersalny PLCC44 (SMD) na DIL 40 (PDIP) - adapter dla  mikrokontrolerów (MCS-51 / PIC / AVR i in.)  i pamięci EPROM) typu 27C1024/2048/4096/4002 i zgodnych (27C202/210/220/240) w obudowach PLCC 44 (SMD) pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL40 (PDIP) programatorów bądź innych urządzeń.

Z uwagi iż wyprowadzenia obudów PLCC44 w stosunku do wyprowadzeń PDIP40 mikrokontrolerów i pamięci nieznacznie się różni należy używać odmiennych adapterów dedykowanych mikrokontrolerom lub pamięciom.

Powyższy adapter ze względu na zastosowanie zworek konfiguracyjnych umożliwia przełączenie go w tryb pamięci EPROM lub mikrokontrolerów i tym samym umożliwia zastosowanie jednego adaptera zamiast dwóch osobnych. Tryb pracy adaptera opisany jest obok zworek na laminacie adaptera.

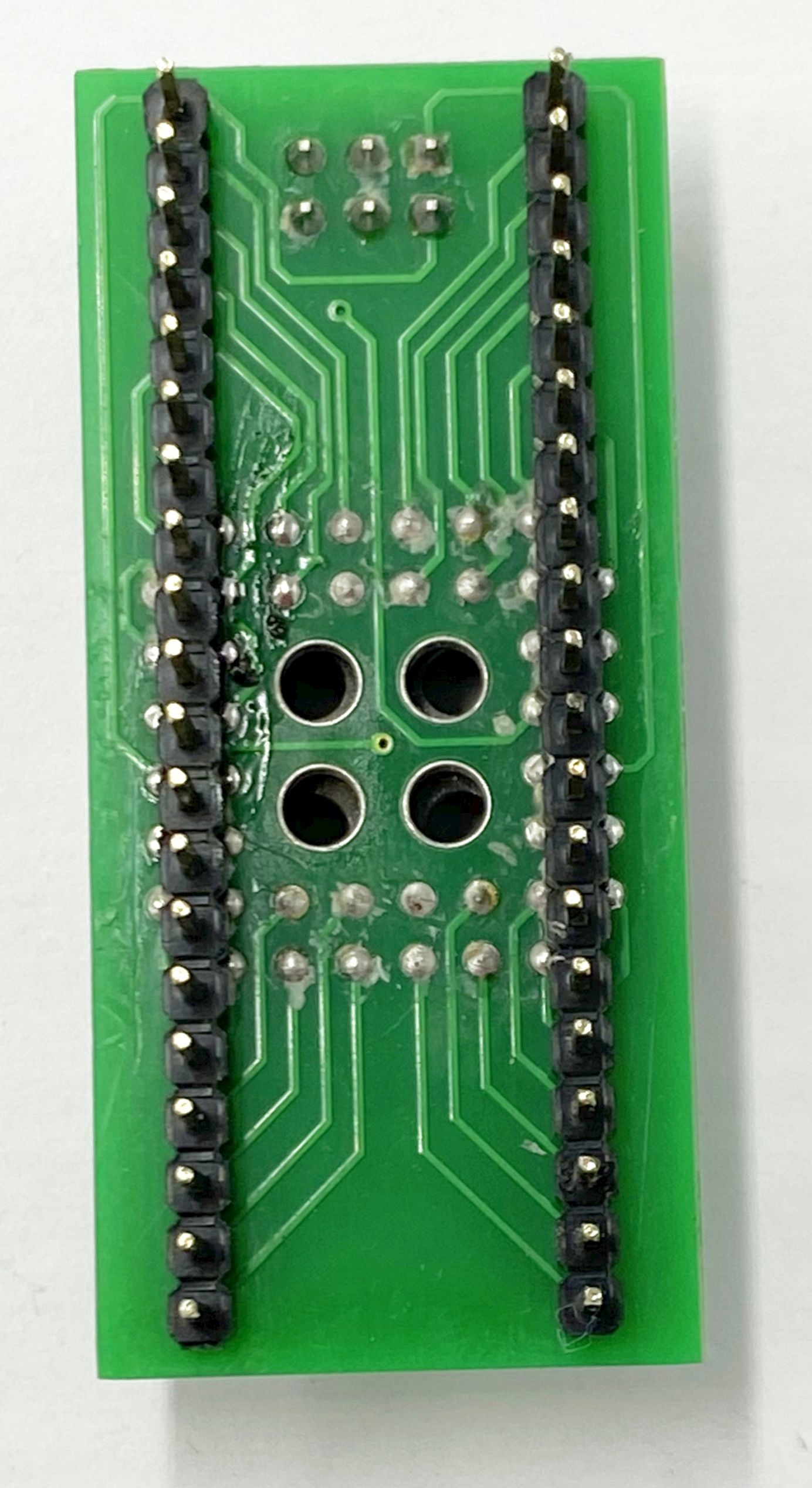

Nowa wersja adaptera z poprawioną czytelnością ułożenia i opisu zworek konfiguracyjnych i dodanymi otworami na laminacie pod podstawką PLCC44 umożliwiającymi wypchnięcie układu od dołu w przypadku braku posiadania ekstraktora PLCC

Wyprowadzenia: PLCC 44-pin --> PDIP 40-pin.

- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek standardowych i typu ZIF.

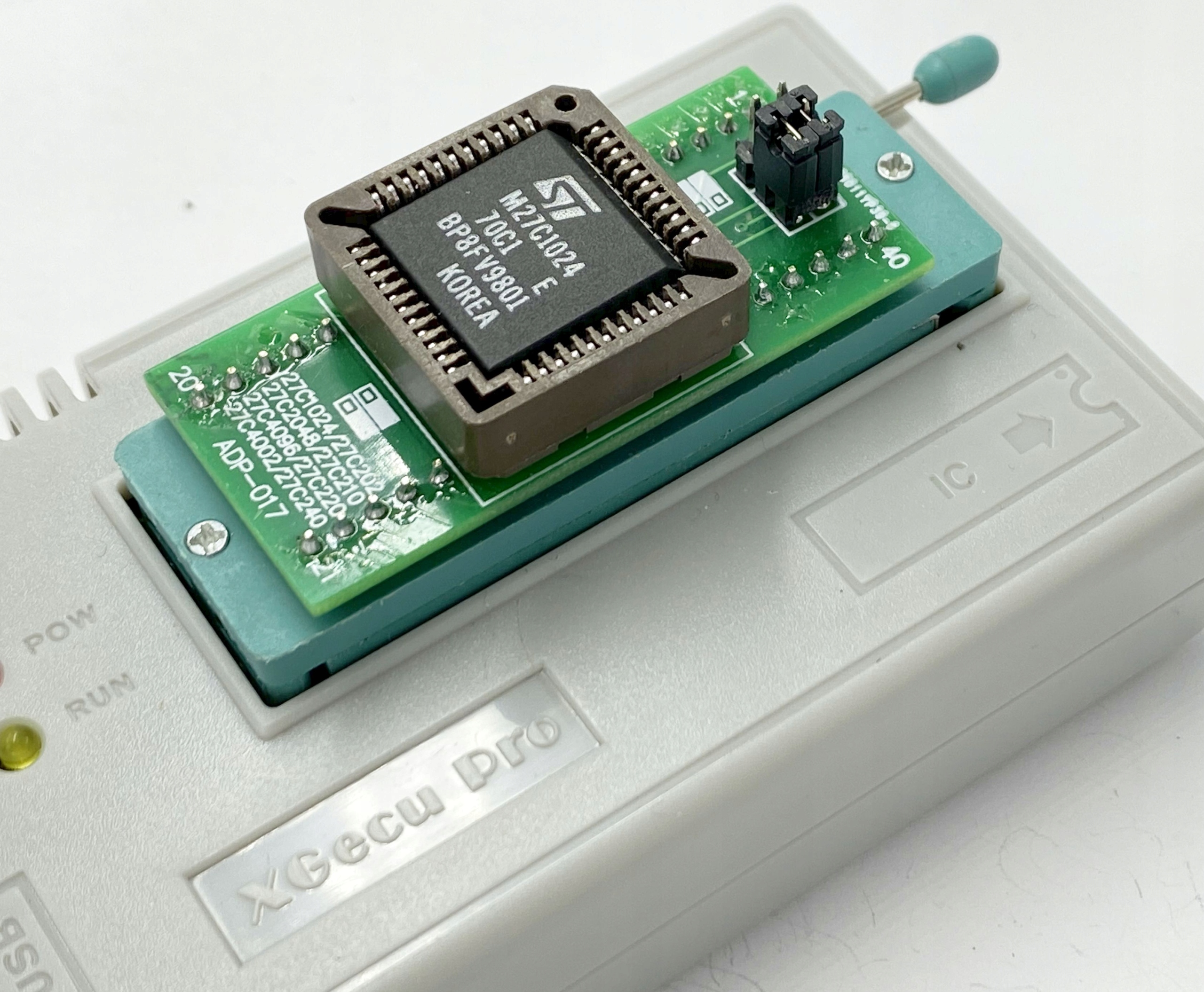

Odpowiedni dla programatorów wyposażonych w podstawkę 40-pin np. TL866x

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.
