Переходник BGA64 ZIF для программатора XGecu T56

Adapter BGA64 ZIF - oryginalny adapter przeznaczony do programowania  pamięci NOR flash w obudowie BGA64 (SMD)  o wymiarach 11x13, 10x13 i 10x15mm z rastrem 1,0mm  dedykowany dla programatora XGecu T56.

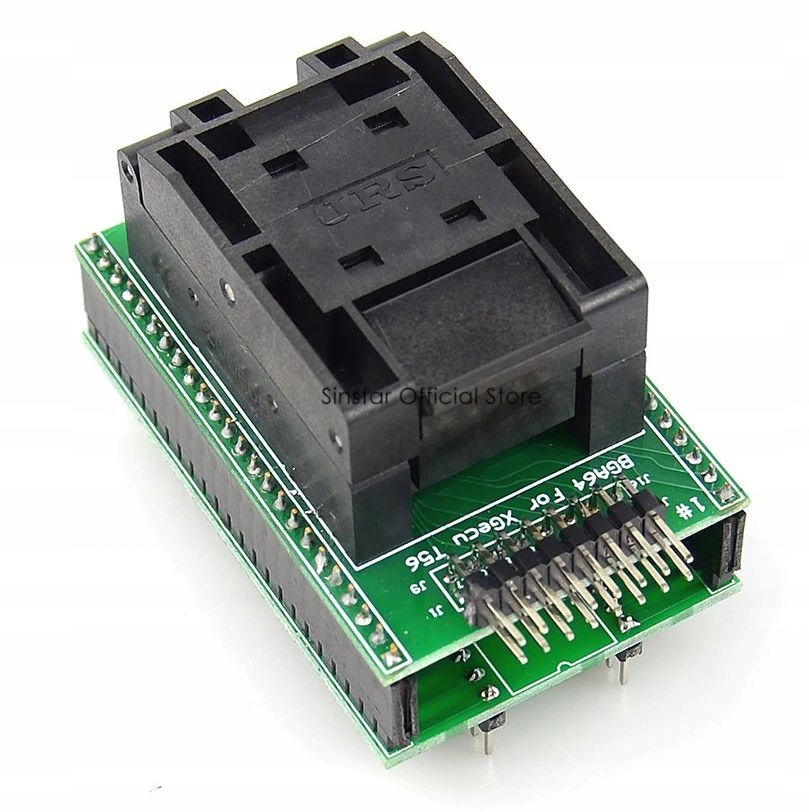

Wersja z podstawką ZIF typu Clamshell .

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

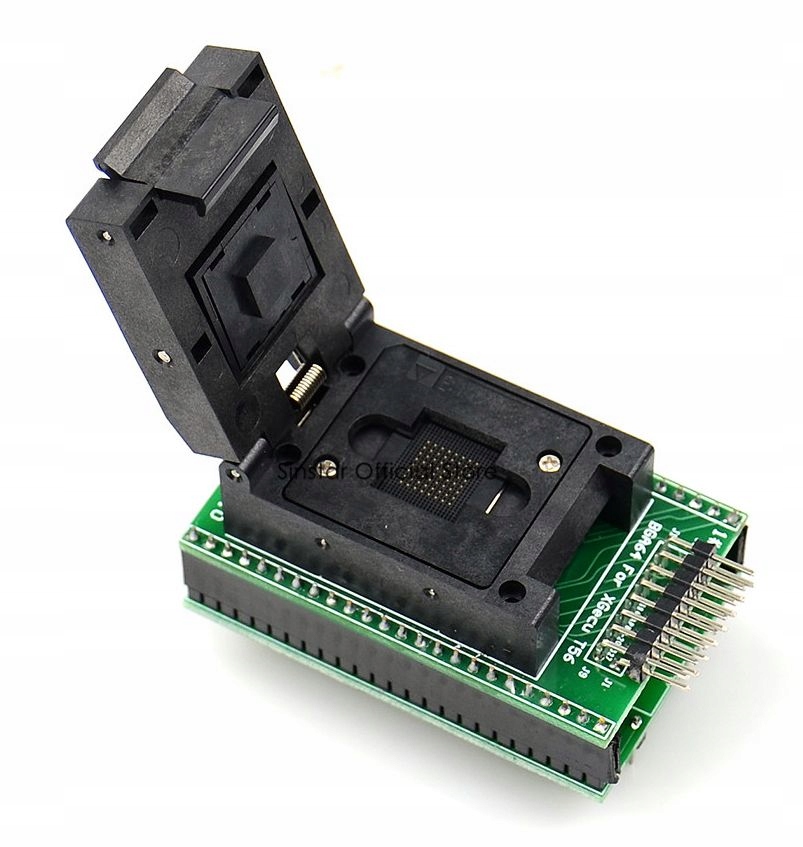

Zastosowana wysokiej jakości podstawka ZIF  z pinami typu pogo pin umożliwia programowanie układów zarówno z kulkami jak i bez.

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

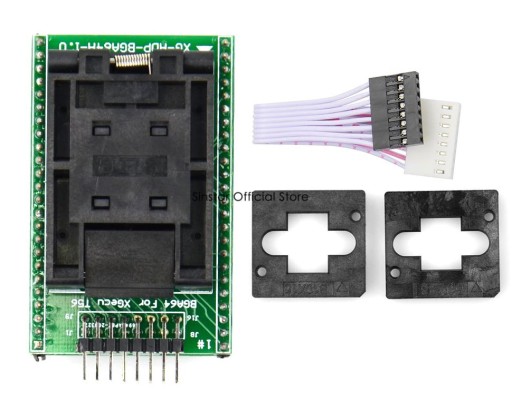

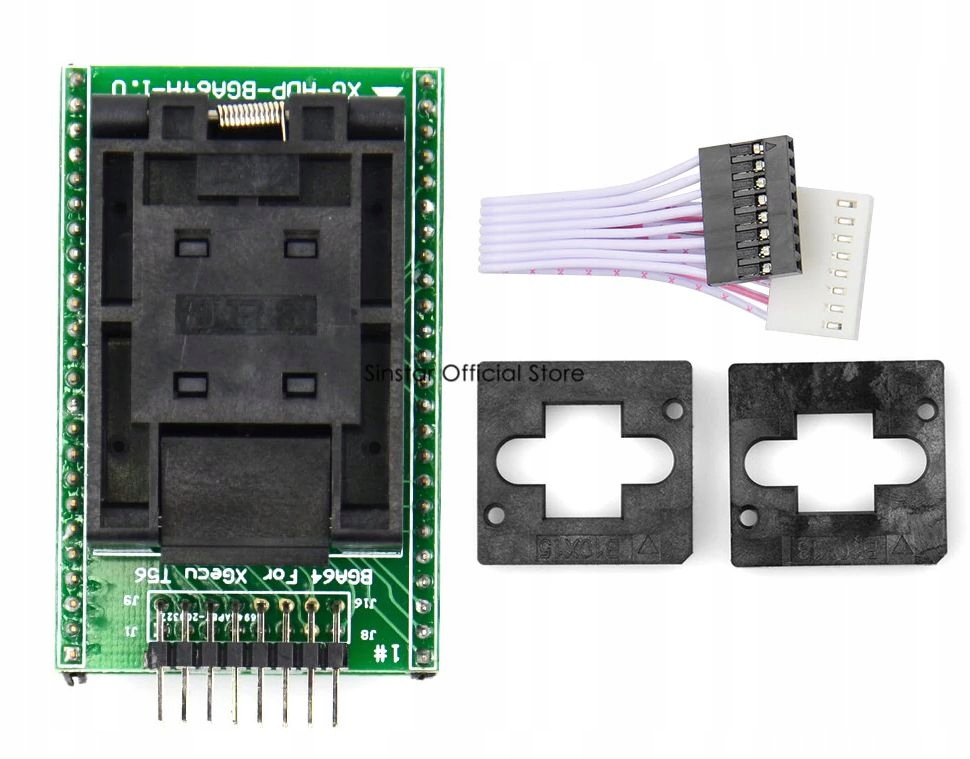

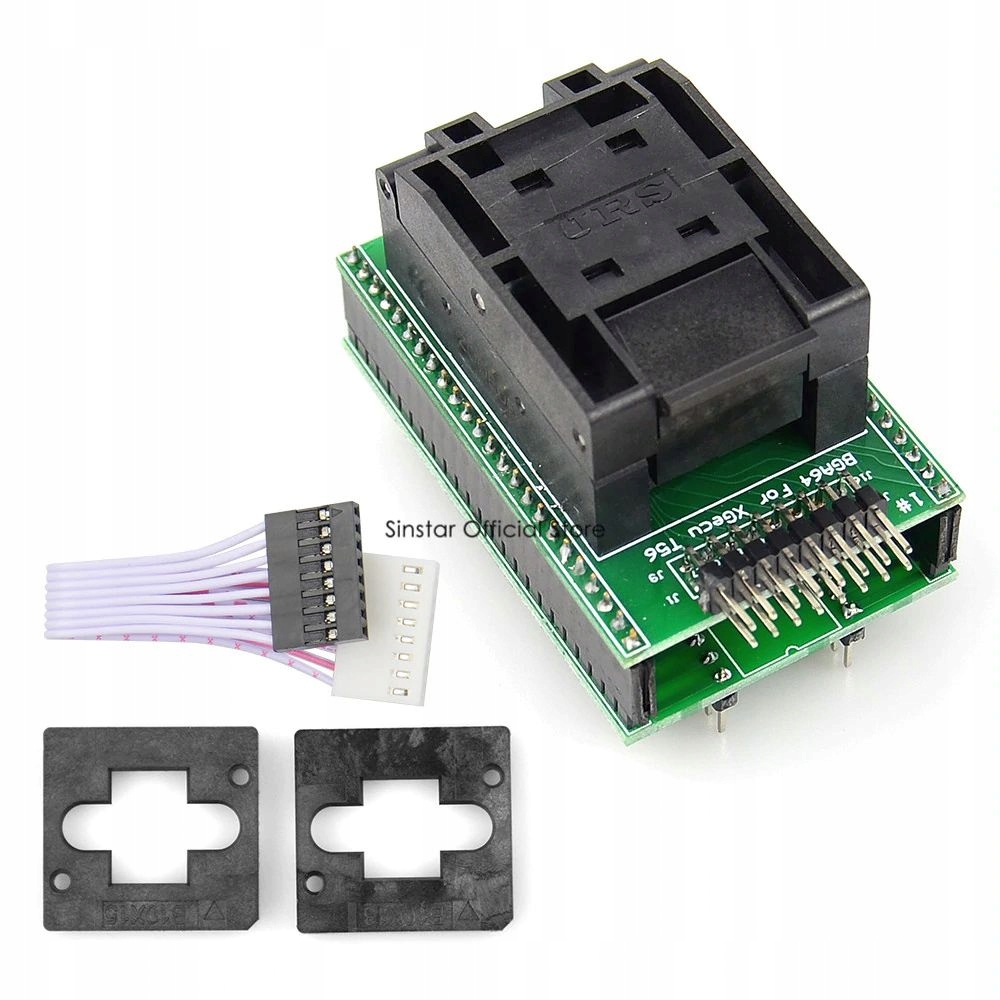

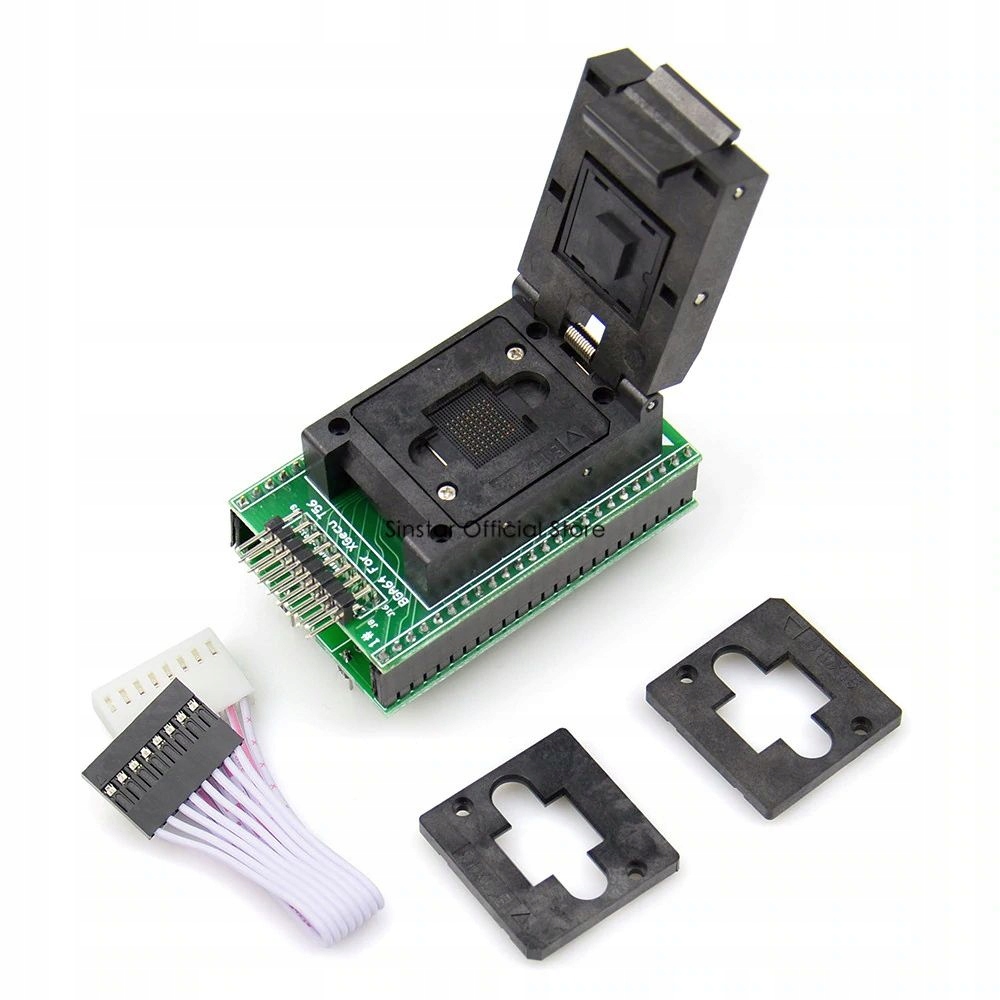

Adapter ma konstrukcję modułową i składa się z:

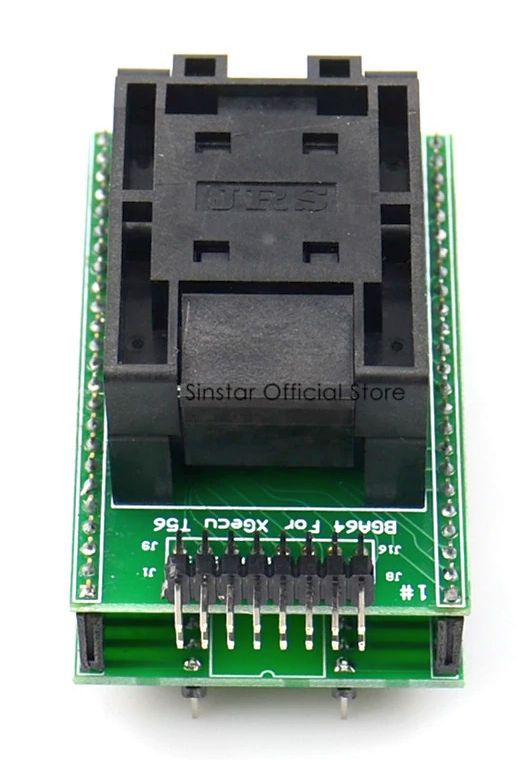

- Adaptera z podstawką ZIF BGA64 r=1.0mm

- Ramki pozycjonującej 11x13mm

- Ramki pozycjonującej 10x13mm

- Ramki pozycjonującej 10x15mm

Odpowiednią ramkę przykręcamy do podstawki ZIF umieszczonej na adapterze BGA64

Budowa taka umożliwia stosowanie jednego adaptera do różnych układów

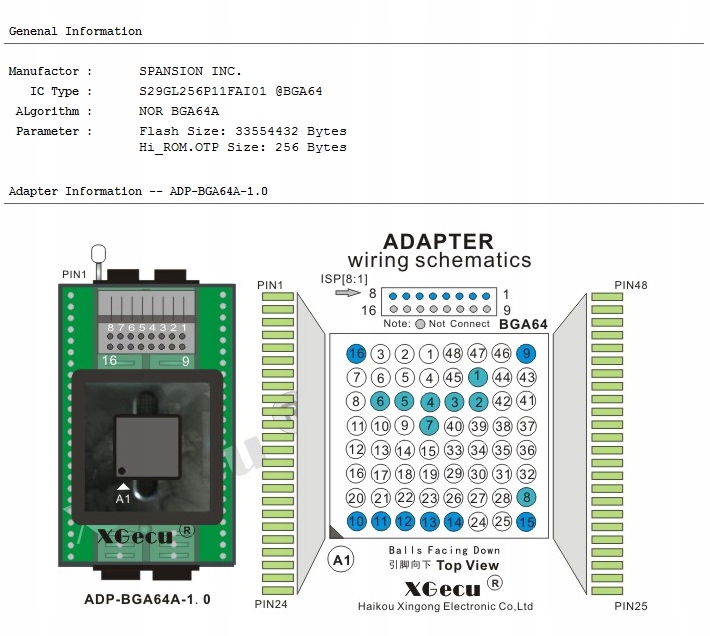

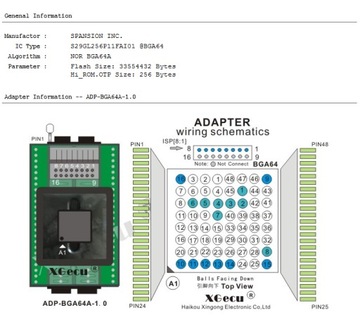

- Wyprowadzenia: BGA 64 -pin (EBGA64)  --> PDIP 48+8 -pin - dedykowane wyłącznie dla programatora XGecu T56

- Raster (odległość między wyprowadzeniami układu) - 1,0mm

- Wymiary układów: 11x13mm, 10x13mm i 10x15mm

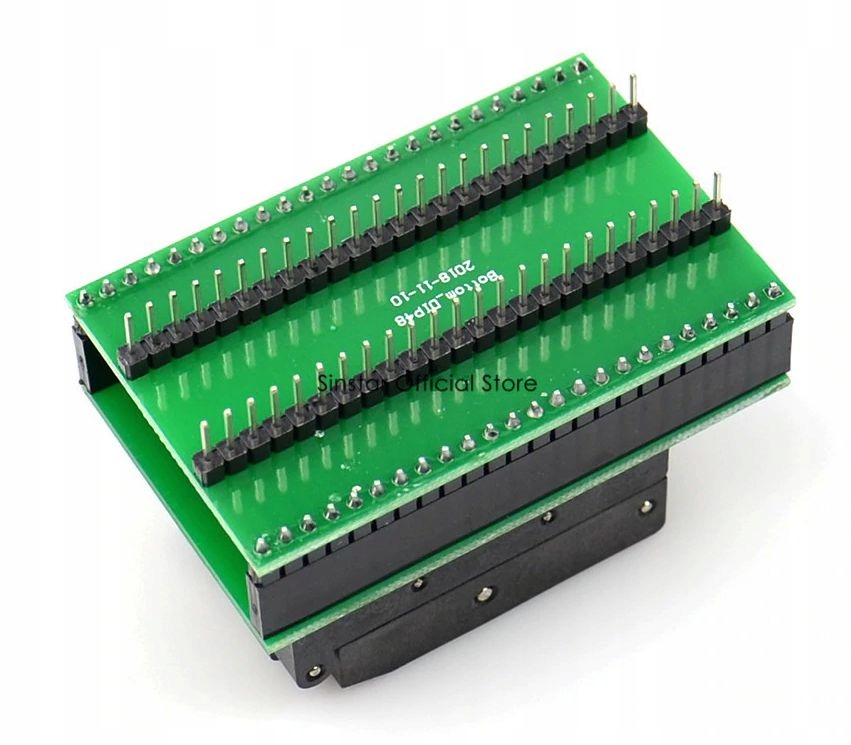

- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek typu ZIF.

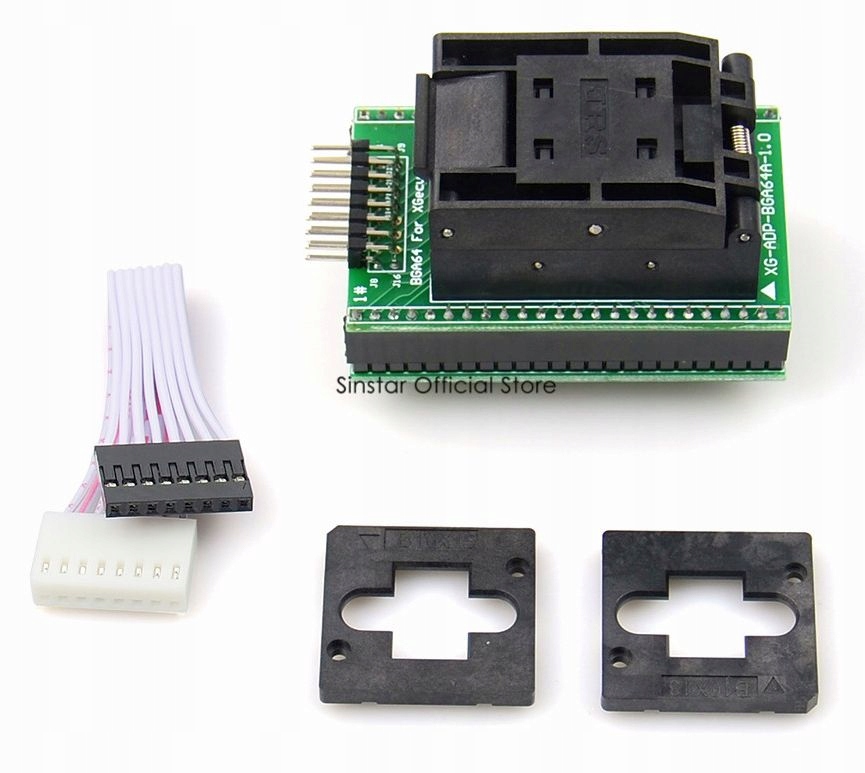

Oznaczenie XGecu: XG-ADP-BGA64A-1.0

Przedmiotem sprzedaży jest sam adapter.

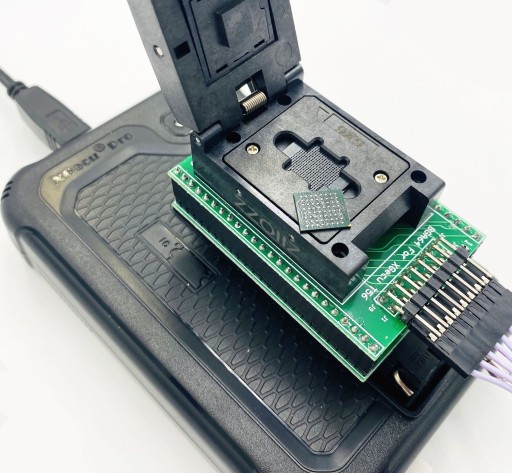

Programator i układ widoczne na zdjęciu są przedstawione wyłącznie w celach poglądowych.
