EMMC EMCP BGA153/169 --> PDIP RT809H ZIF-адаптер

Adapter BGA153/169 (SMD) na DIL 18 (PDIP) v. 2.5 - adapter dla  pamięci EMMC i EMCP w obudowach BGA169 i BGA153 (SMD)  o wymiarach 11,5x13mm, 14x18mm, 12x16mm. 12x18mm i 11x10mm z rastrem (pitch) 0,5mm  dedykowany dla programatora RT-809H

Wersja z podstawką ZIF typu Clamshell .

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Zastosowana wysokiej jakości podstawka ZIF  z pinami typu pogo pin umożliwia programowanie układów zarówno z kulkami jak i bez.

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

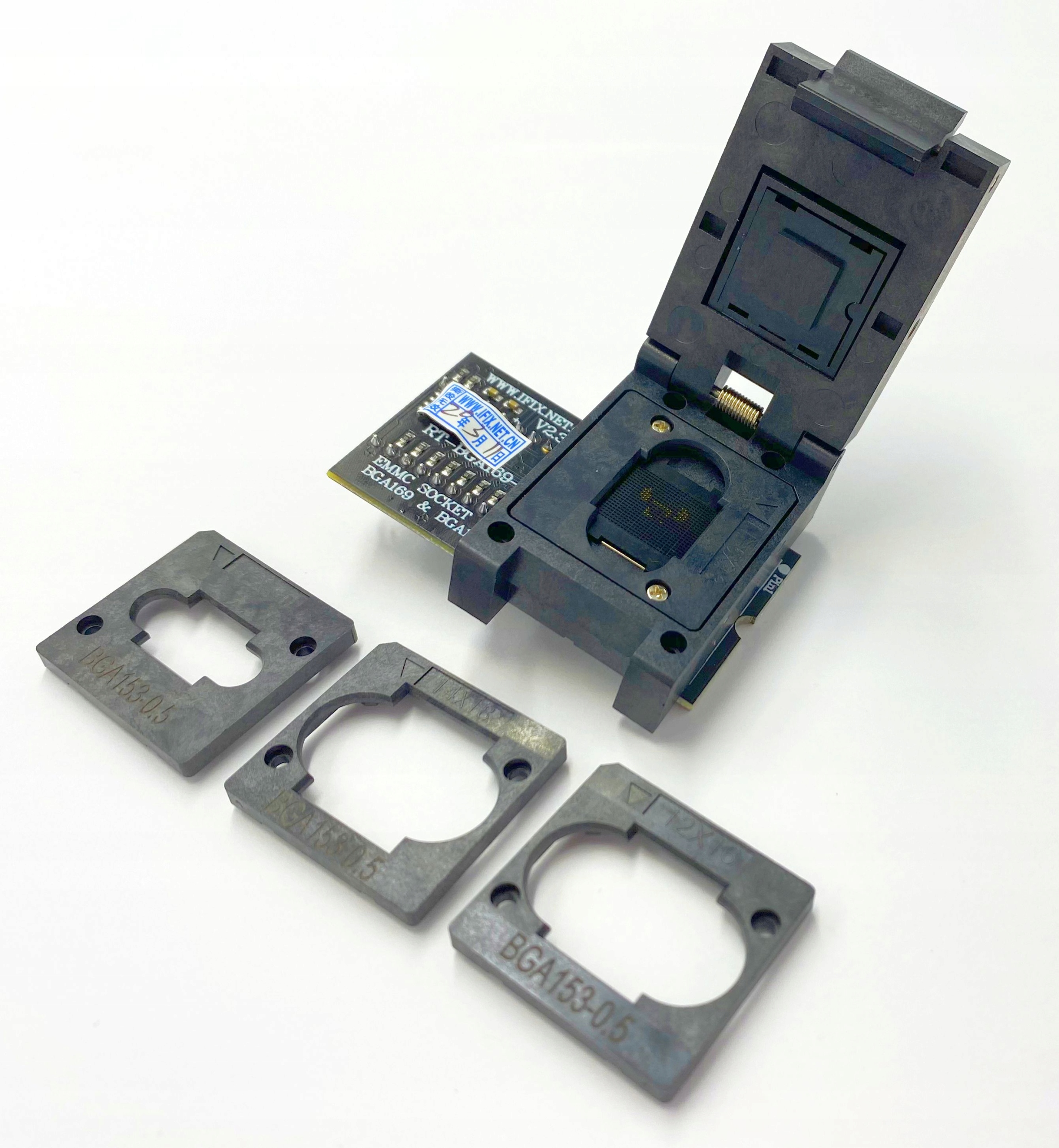

Adapter ma konstrukcję modułową i składa się z:

- Podstawki ZIF BGA169 r=0.5mm

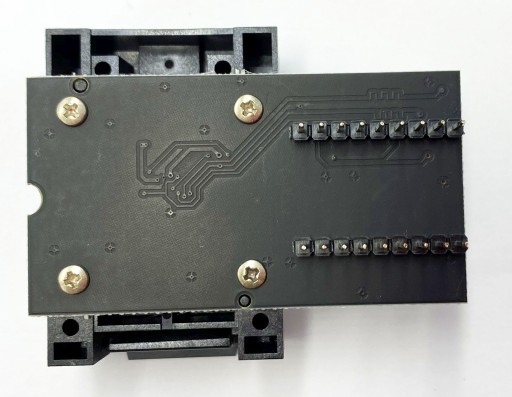

- Adaptera RT-BGA169-01

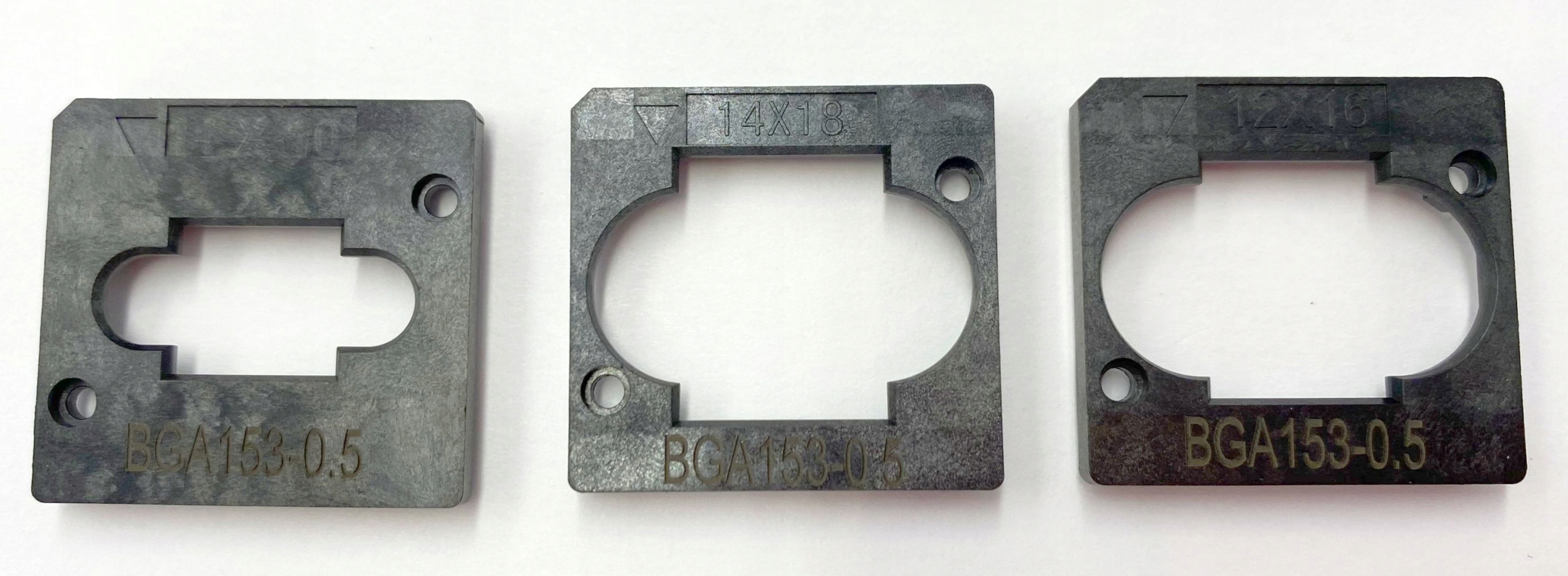

- Ramki pozycjonującej 11.5x13mm (BGA169)

- Ramki pozycjonującej 11x10mm (BGA153)

- Ramki pozycjonującej 12x16mm (BGA153)

- Ramki pozycjonującej 12x18mm (BGA153) - brak na zdjęciach

- Ramki pozycjonującej 14x18mm (BGA153)

Odpowiednią ramkę przykręcamy do podstawki ZIF umieszconej na adapterze RT-BGA169-01)

Budowa taka umożliwia stosowanie jednego adaptera do różnych układów

- Wyprowadzenia: BGA 169/153 -pin --> PDIP 18 -pin dedykowane dla programatora RT-809H

- Raster (odległość między wyprowadzeniami układu) - 0,5mm

- Wymiary układów: 11.5x13mm, 11x10mm, 12x16mm, 12x18mm, 14x18mm

- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek typu ZIF.

Oznaczenie iFix: RT-BGA169-01

Adapter dedykowany programatorów  iFix RT-809H

lecz po niewielkiej modyfikacji (dołożenie kondensatora) może być również zastosowany dla programatora TNM5000
