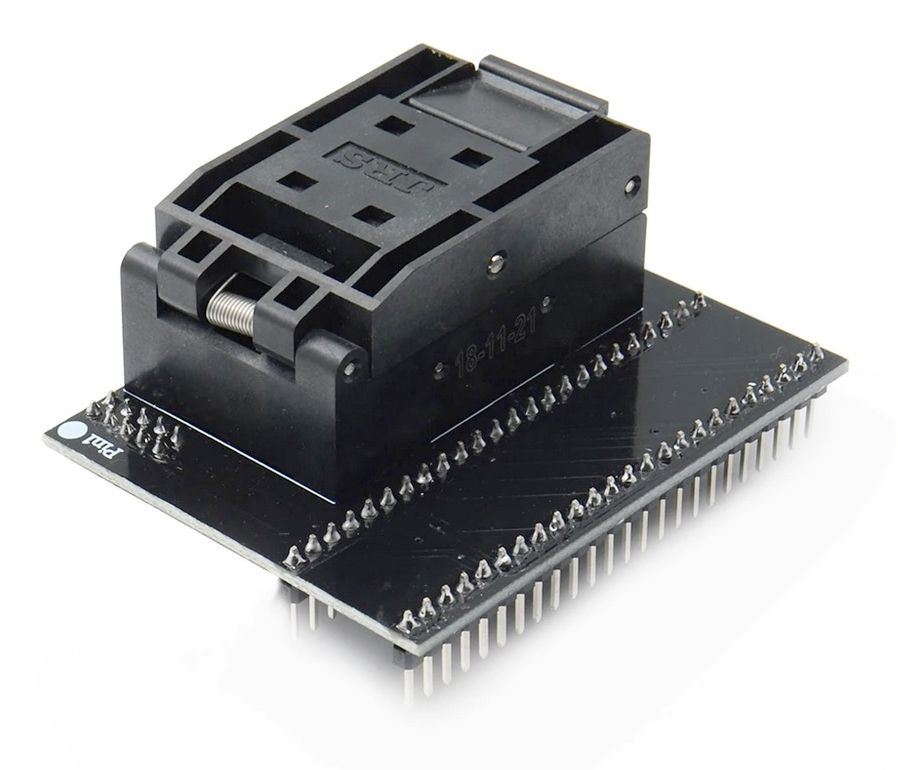

Адаптер BGA64-->PDIP48+10 для комплекта RT809H (ZIF).

Adapter BGA64 (SMD) na DIL 48 +10 (PDIP) - adapter dla  pamięci NOR flash w obudowie BGA64 (SMD)  o wymiarach 11x13, 10x13 i 10x15mm z rastrem 1,0mm  dedykowany dla programatora RT-809H

Wersja z podstawką ZIF.

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

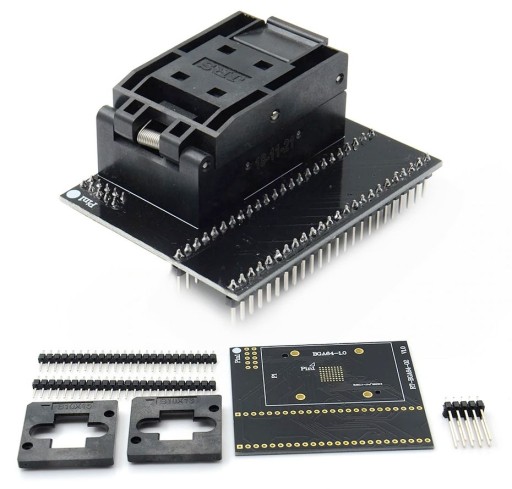

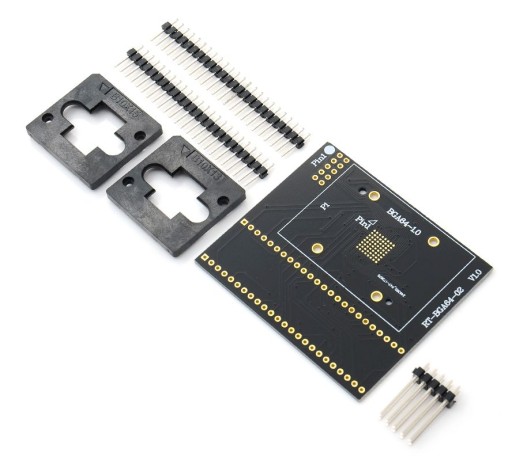

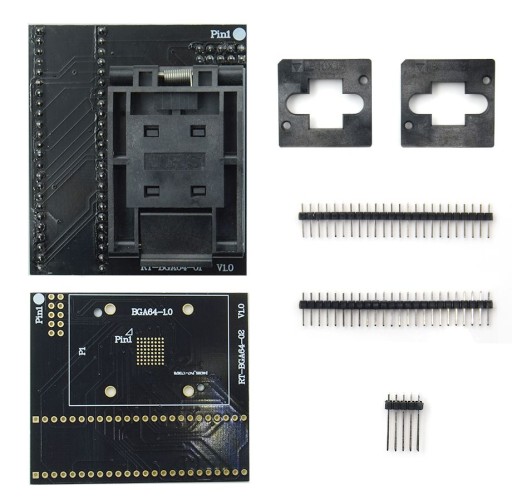

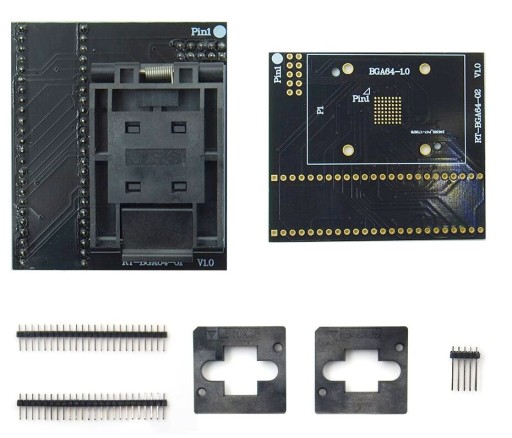

Adapter ma konstrukcję modułową i składa się z:

- Podstawki ZIF BGA64 r=1.0mm

- Adaptera RT-BGA64-01

- Adaptera RT-BGA64-02

- Ramki pozycjonującej 11x13mm

- Ramki pozycjonującej 10x13mm

- Ramki pozycjonującej 10x15mm

Odpowiednią ramkę przykręcamy do podstawki a tą z kolei do odpowiedniego adaptera (RT-BGA64-01 lub RT-BGA64-02)

Budowa taka umożliwia stosowanie adaptera do różnych układów i tak np.:

RT-BGA64-01 1.0mm z ramką 11*13mm używamy m.in do S29GL512 S29GL256 S29GL128 S29GL064 S29GL032

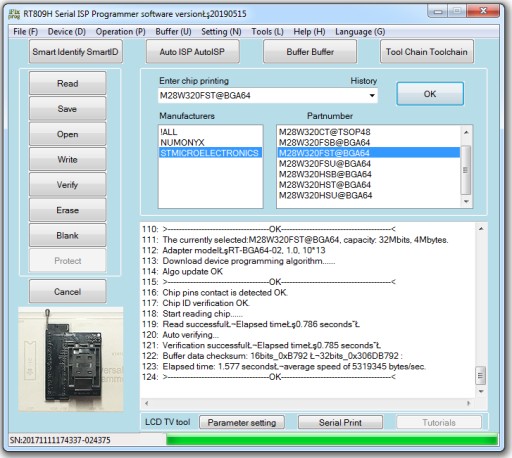

RT-BGA64-02 1.0mm z ramką 10*13mm używamy m.in do 28F640, 28F128 M28W320

RT-BGA64-02 1.0mm z ramką 10*15mm używamy m.in do 28F256

- Wyprowadzenia: BGA 64 -pin (EBGA64)  --> PDIP 48+10 -pin dedykowane tylko dla programatora RT-809H

- Raster (odległość między wyprowadzeniami układu) - 1,0mm

- Wymiary układów: 11x13mm, 10x13mm i 10x15mm

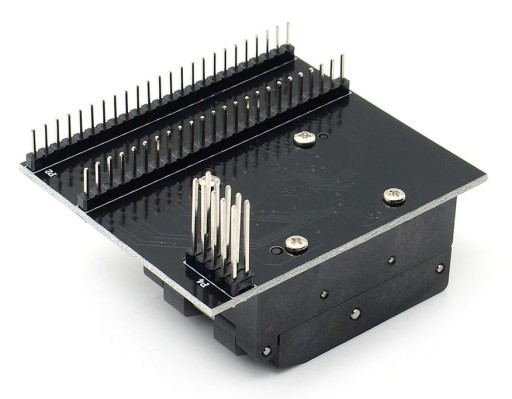

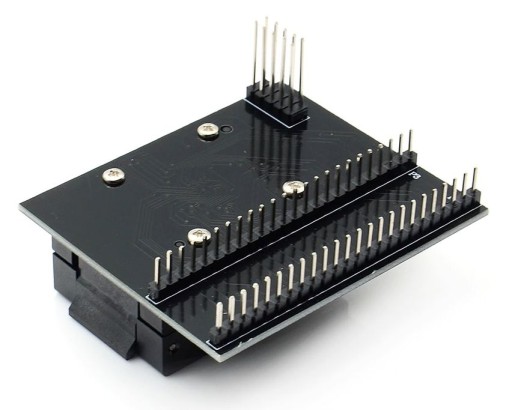

- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek typu ZIF.

Adapter może być stosowany jedynie do programatorów  iFix RT-809H

Oznaczenie iFix: RT-BGA64-01 i RT-BGA64-02

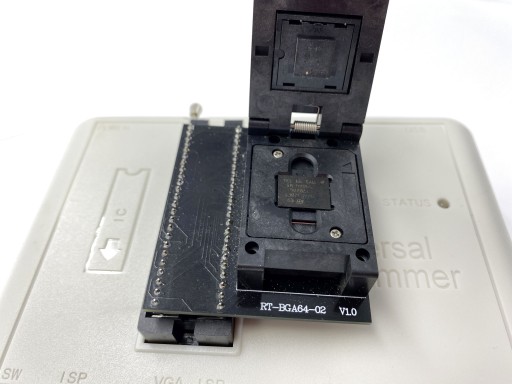

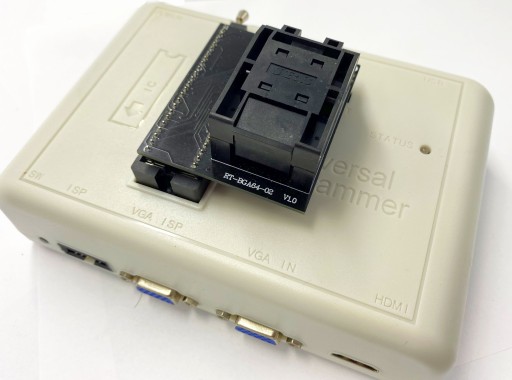

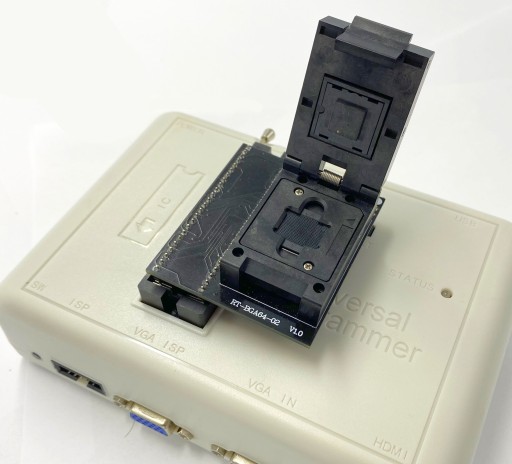

Przedmiotem sprzedaży jest sam adapter BGA64. Programator i układ pamięci widoczny na zdjęciach są jedynie w celach podlądowych.
