Цифровое FM-радио RDA5807 для паяльного набора своими руками

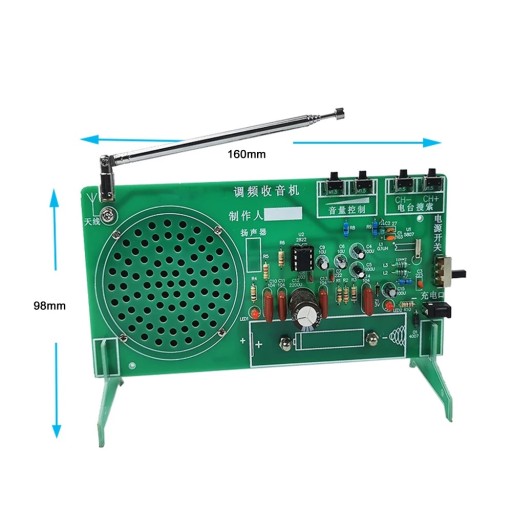

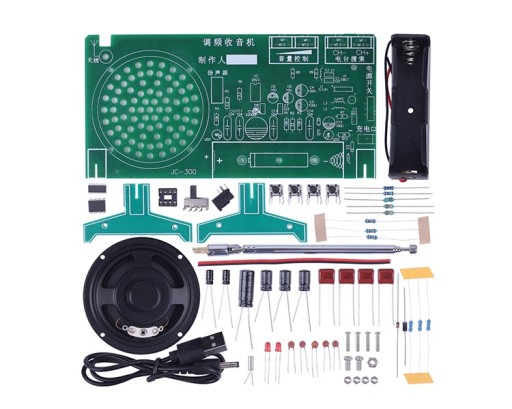

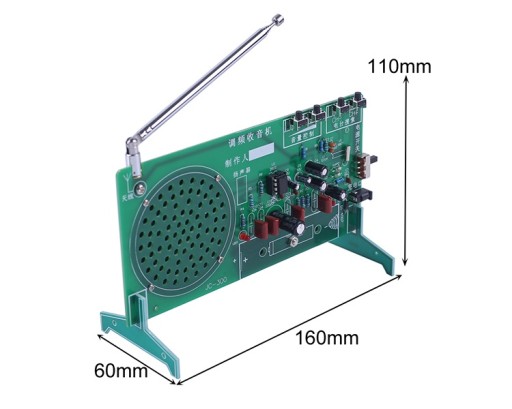

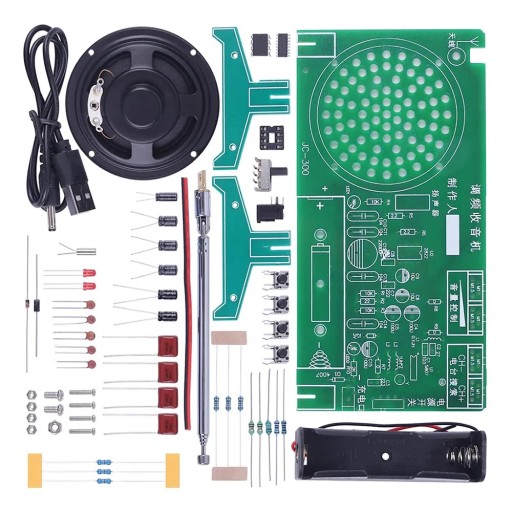

Cyfrowe Radio FM 87- 108MHz

do samodzielnego montażu, lutowania.

Trudność montażu: Średnio trudny

Układ RDA5807 lutowany nawierzchniowo

wymaga doświadczenia .

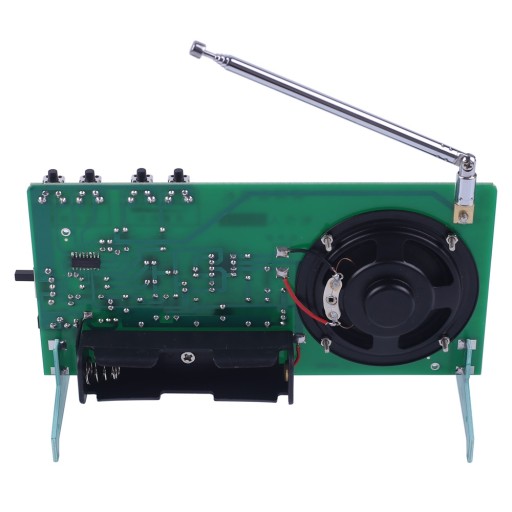

Umieszczony na tylnej stronie PCB.

Czas montażu ok 90min

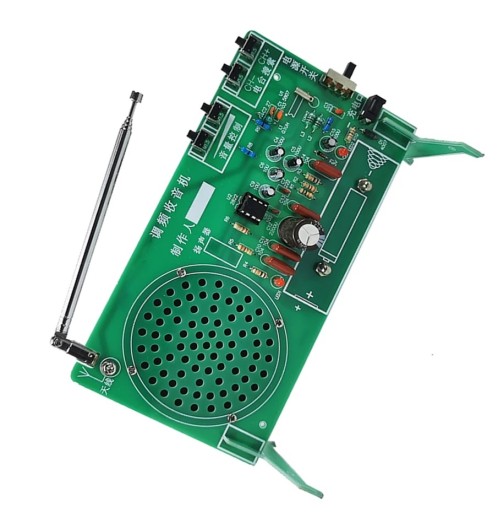

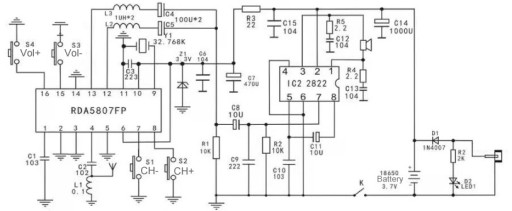

Część radiowa tego zestawu oparta jest na  module radiowym RDA5807 do realizacji radia FM. Moduł RDA5807 ma wpływ na jakość  odbioru częstotliwości FM 65-108MHZ, z redukcją szumów, miękkim wyciszeniem, wzmacnianiem basów, wysoką czułością, niskim poziomem szumów oraz silną zdolnością przeciwzakłóceniową.

Część wzmacniacza mocy ma  układ scalony wzmacniacza mocy TDA2822, który ma cechy prostego obwodu, dobrą jakość dźwięku.

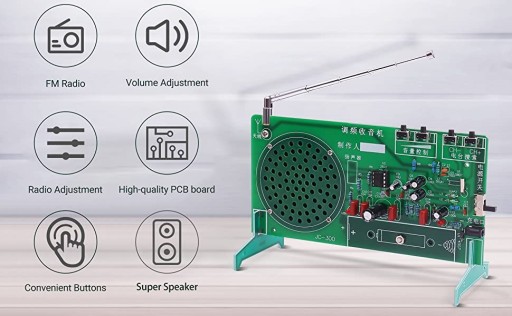

Funkcje:

Lewe dwa przyciski służą do regulacji głośności.

Prawe dwa przyciski służą do przełączania stacji FM.

Przełącznik z boku to wyłącznik zasilania. Góra - dół.

Gniazdo zasilania + przewód USB w zestawie

Koszyk na akumulator  18650 min. 1000mAh ( brak w zestawie)

Instrukcja:

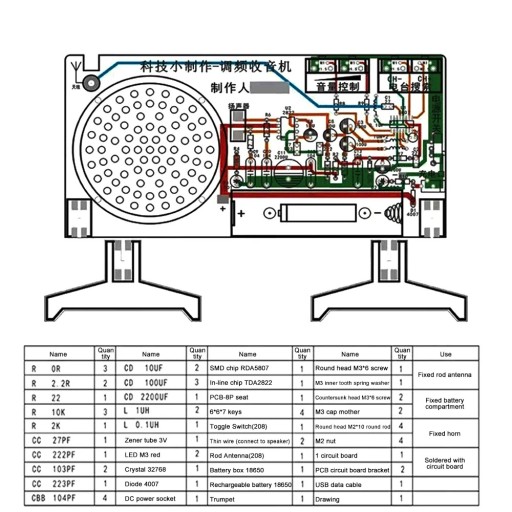

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.

Instrukcja w wersji Elektronicznej do pobrania pod kodem QR

lub pod linkiem poniżej     https://drive.google.com/file/d/1Avofxa3gbH525G0oVZni_YosdbmCOFMQ/view?usp=sharing
