Релейный модуль AWZ528 «Пульсар»

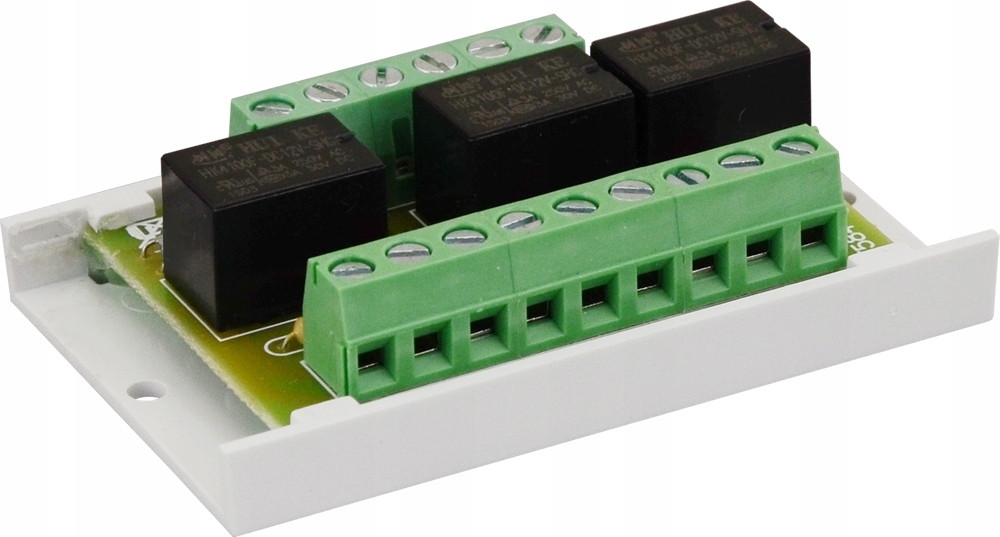

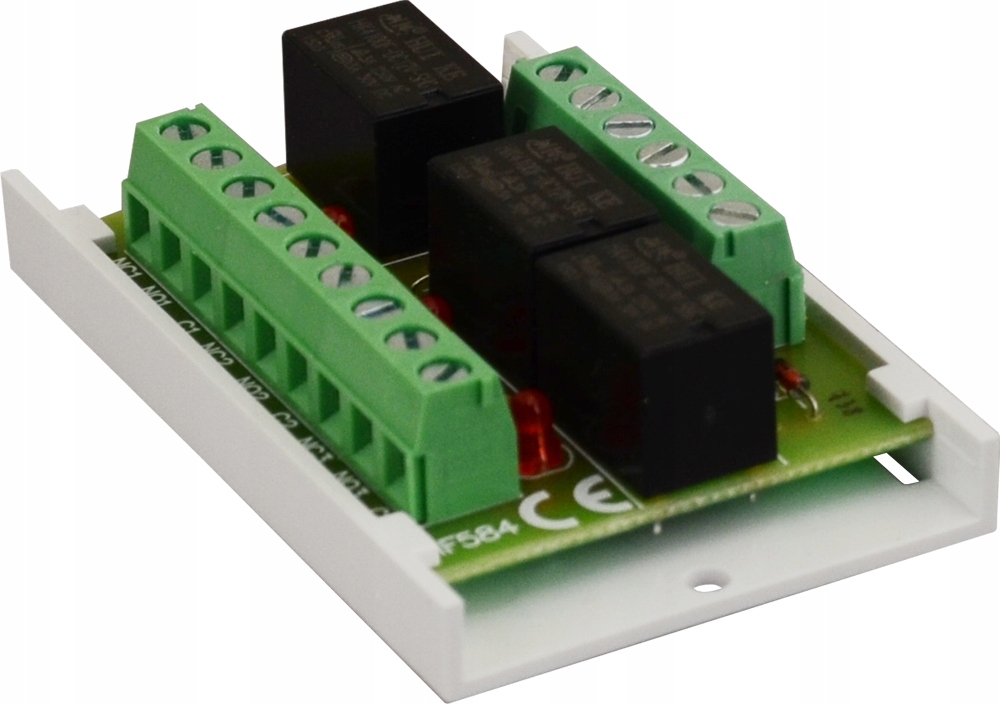

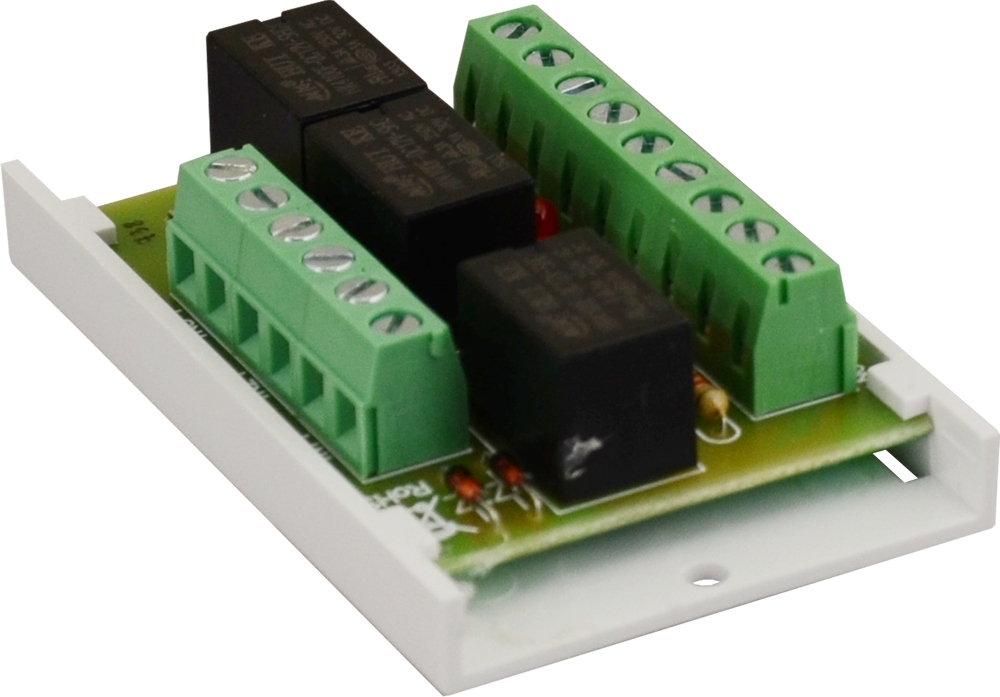

Moduł przekaźnikowy AWZ528 Pulsar

Kod towaru: AWZ528

Moduł przekaźnikowy PU3 (AWZ528) przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 1mm2.

Dane techniczne:

• Napięcie zasilania cewki: 10÷14V DC (-/+5%)
• Prąd sterowania cewki: 17mA@12VDC
• Rezystancja cewki: 720Ω (-/+10%)
• Moc cewki: 200mW
• Ilość przekaźników: 3
• Napięcie styków przekaźnika: 30VDC / 50VAC max.
• Prąd styków przekaźnika (obciążenie rezystancyjne): 1A max.
• Czas załączenia/wyłączenia: 10ms/5ms (-/+5%)

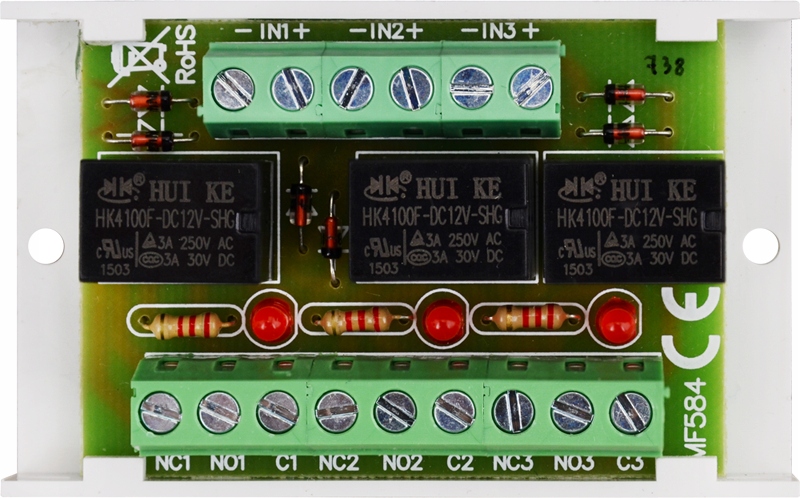

• Sygnalizacja optyczna: diody LED czerwone L1÷L3 - stan załączenia przekaźnika
• Warunki pracy: II klasa środowiskowa, -10°C ÷ 50°C
• Wymiary: L=70, W=43, H=20 [mm, +/-2]
• Montaż: Listwa montażowa z taśmą przylepną, wkręty montażowe x2 (otwory fi=3mm)
• Złącza: Ф0,41÷1,29 (AWG 26-16) 0,2 ÷ 1mm2
• Deklaracje: CE
• Waga netto/brutto: 0,04kg / 0,06kg
