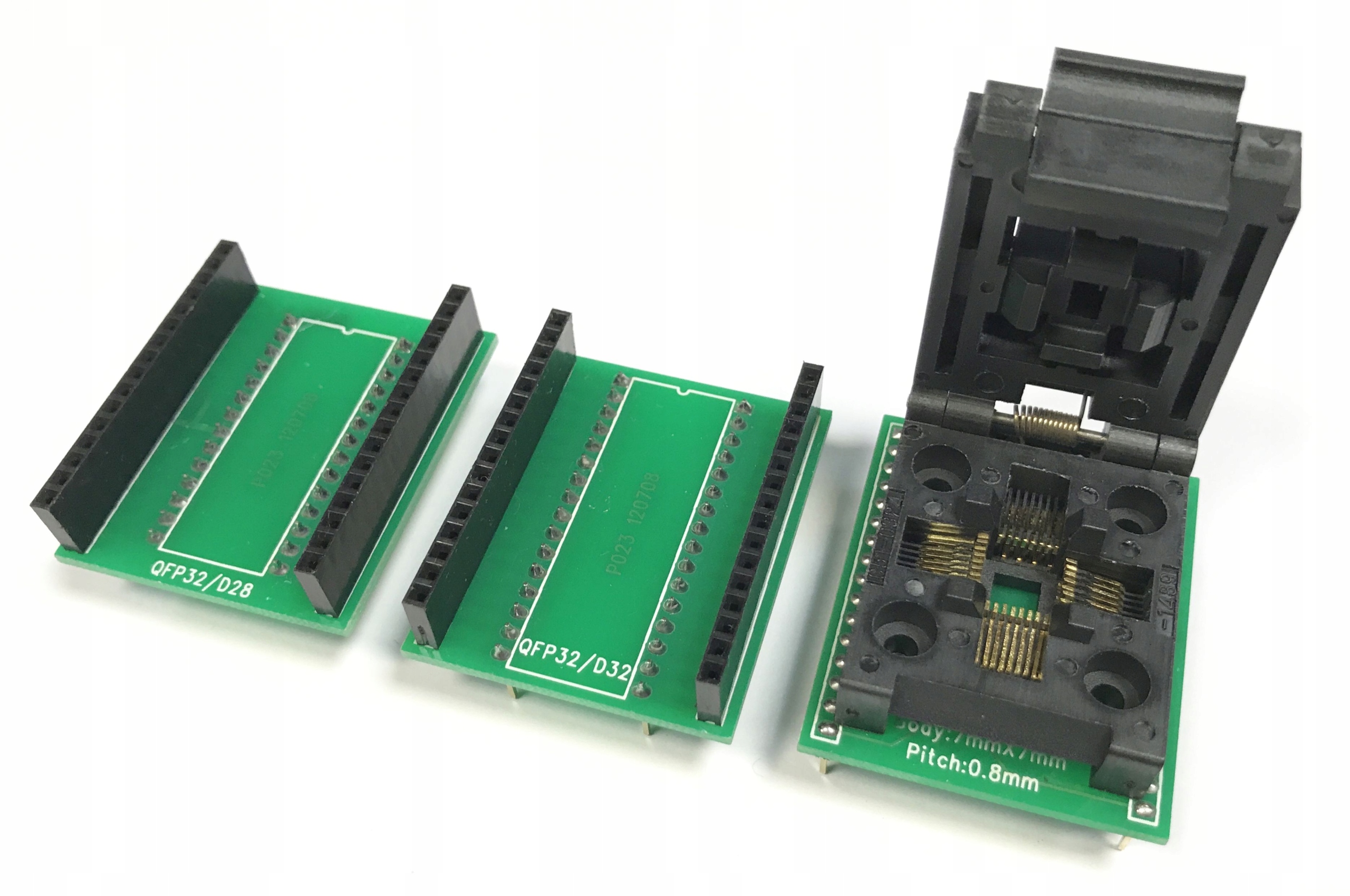

Переходник TQFP32-PDIP28/32 ZIF TNM5000 Wellon TL866

Zestaw adapterów uniwersalnych TQFP32 / QFP32 (SMD) na DIL 28 lub 32 (PDIP28/32) z wygodną podstawką typu Clamshell ZIF QFP32 (serii IC51-0324) - adapter dla mikrokontrolerów (np. ATmega 8/48/88) oraz innych układów (np. popularny FTDI FT232BL) w obudowach TQFP32 lub LQFP32  (z rastrem 0,8mm) pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL28/32 (rozłączna budowa adaptera)  lub większych programatorów wyposażonych w złącze ZIF (TNM5000, MiniPRO, Stager, Wellon, Labtool 48, Xeltek Superpro itp) bądź innych urządzeń (np. prototypów, płytek stykowych itp.).

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Zastosowana profesjonalna podstawka ZIF  typu clamshell pozwala na jeszcze łatwiejszą wymianę układów w porównaniu do tradycyjnych podstawek ZIF (układ kładziemy swobodnie na wyprowadzeniach podstawki, zamykamy jej wieczko - podstawka się zatrzaskuje, aby wyjąć układ naciskamy delikatnie na zamek, podstawka automatycznie się otwiera i podnosimy swobodnie leżący układ)

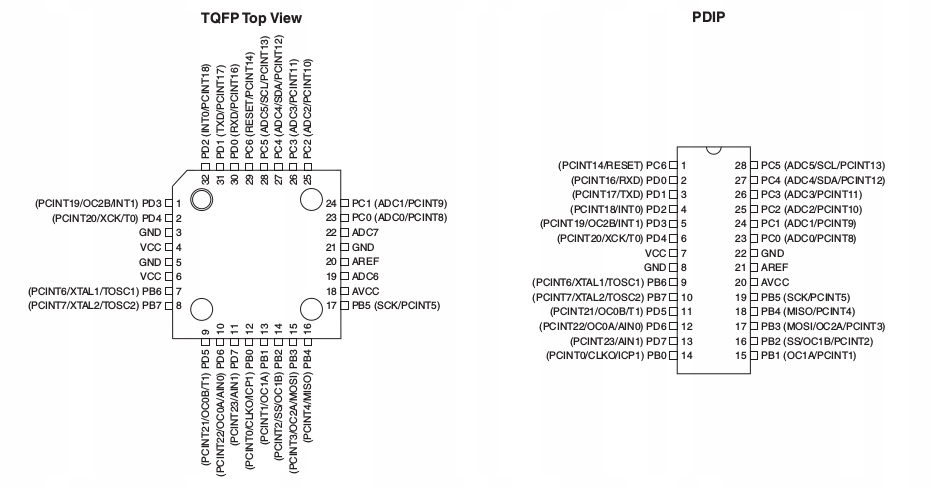

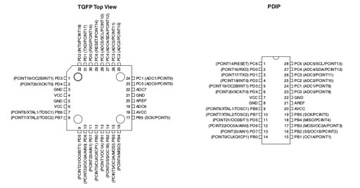

- Wyprowadzenia: TQFP32 (raster: 0,8mm / rozmiar 7x7mm) -->PDIP28 jak na schemacie po prawo zgodnie z kartami katalogowymi np. układów rodziny ATmega.

Umożliwia to zastosowanie układu w obudowie TQFP32 tak jak by był to układ w typowej obudowie PDIP28 (np. w programatorach, które nie posiadają w menu układów w obudowie TQFP.

Jest to zatem konfiguracja uniwersalna dla wszystkich programatorów (np. XGecu TL866CS/TL866A/TL866II Plus)

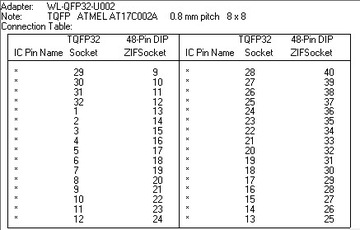

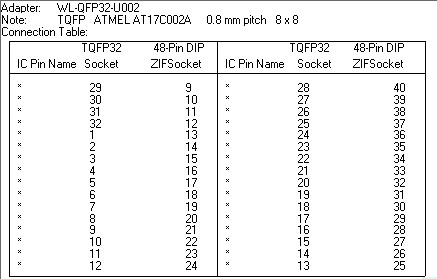

- Wyprowadzenia: TQFP32 (raster: 0,8mm / rozmiar 7x7mm) -->PDIP32 jak na schemacie poniżej (stosowane np. w programatorach TNM5000 czy Wellon (Weilei)

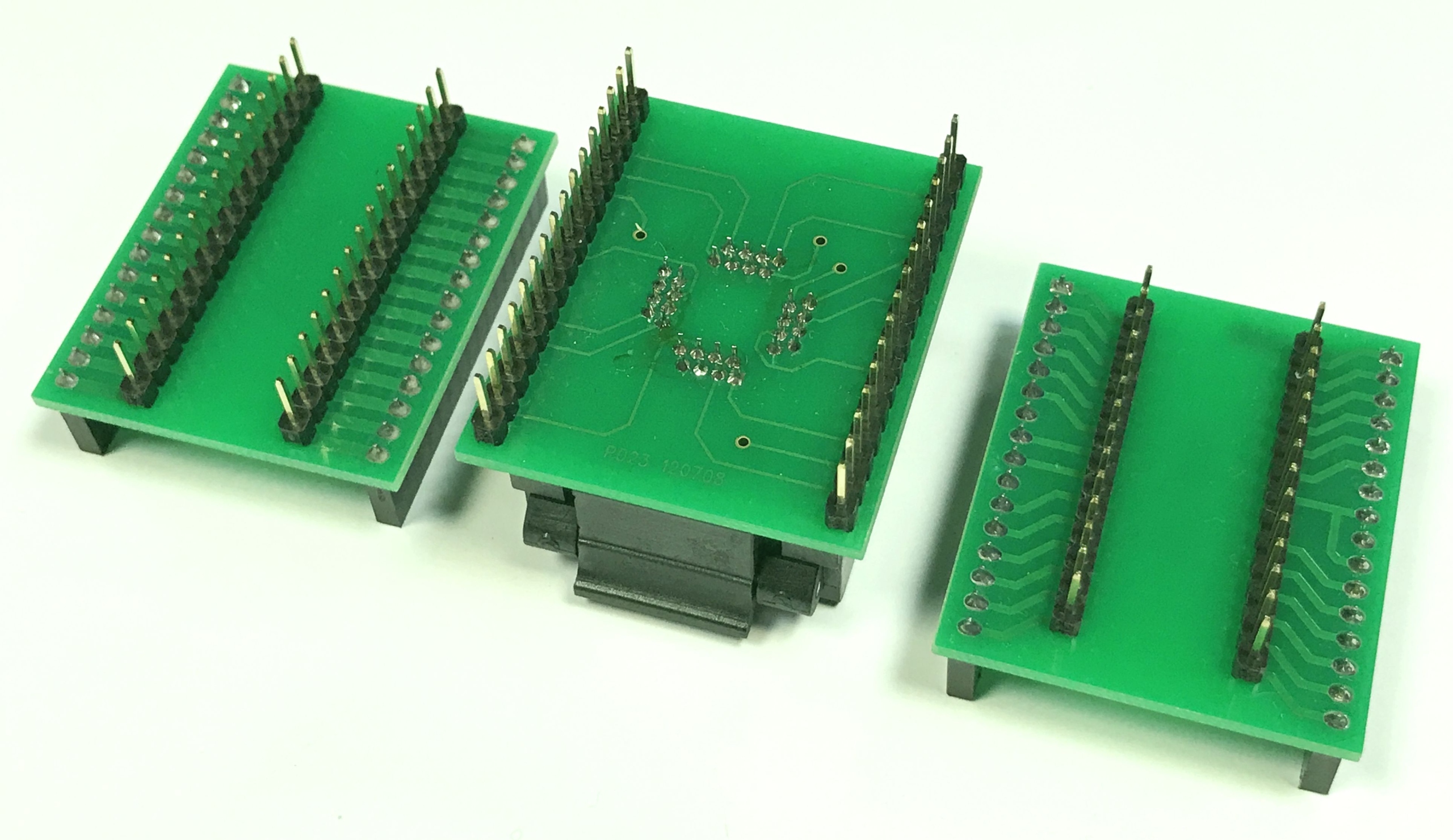

- Piny PDIP typu goldpin - dla podstawek typu ZIF lub płytek stykowych.

- Raster (odległość między wyprowadzeniami układu PDIP) - 100mils (0.100") = 2,54mm

- Szerokość wyprowadzeń PDIP 600mils (0.600") = 15,25mm

Produkt może być stosowany jako zamiennik poniższych adapterów:

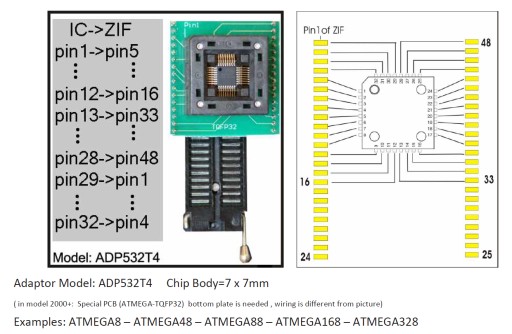

TNM: ADP532T4

XELTEK: SA663

EETools: PA32TQ32DA

LABTOOL: SDP-UNIV-32TQ

WELLON: WL-TQFP32-U1 lub WL-QFP32-U002

ELNEC: DIL32/TQFP32-1 ZIF (70-0135))
