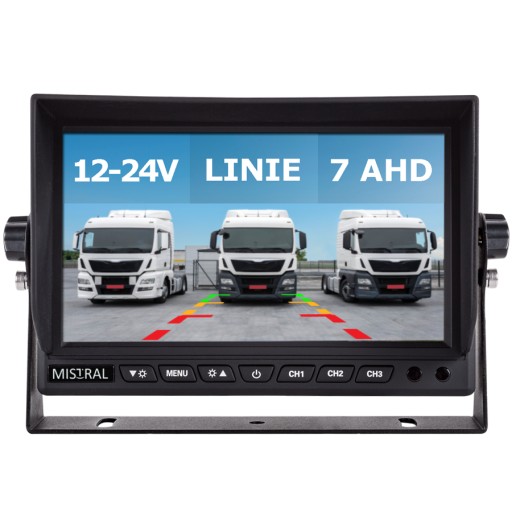

Monitor LCD MVS-M72AHD BASIC 7" to przede wszystkim:

• Obraz z 1 do 3 kamer - wejścia na 3 kamery umożliwiają wyświetlanie obrazu z jednej, drugiej lub trzeciej kamery. Zestaw zawiera jedną kamerę, natomiast monitor MVS 7 BASIC posiada możliwość podłączenia jeszcze dwóch kamer (sprzedawanych dodatkowo), np. z boku pojazdu do obserwacji martwej strefy pojazdu.
• Rozdzielczość 1024 x 600px - obraz w jakości HD 720p zapewnia doskonały podgląd z podłączonej kamery (zwykle monitory samochodowe dostępne na rynku mają rozdzielczość maks. 800 x 460, a często jeszcze mniej)
• Zasilanie 12V-24V - umożliwia montaż niemal w każdym pojeździe
• Łatwa obsługa - intuicyjne menu, dobrze oznaczone przyciski, czytelna instrukcja oraz załączony do zestawu pilot umożliwiają bezproblemowe korzystanie z wszystkich funkcji monitora
• Szereg praktycznych funkcji: obraz normalny/odwrócony, ekranowe znaczniki odległości, automatyczny obraz z kamery wstecznej i in.

Monitor wykonany jest w technologii AHD (tzw. Analog High Definition), zapewniającej transmisję obrazu bez opóźnień przesyłu w rozdzielczości HD 720p.

Systemy AHD pozwalają na transmisję sygnału wysokich rozdzielczości za pośrednictwem złącz stosowanych w tradycyjnych, analogowych systemach.

Obraz o 2-krotnie większej rozdzielczości niż w standardowych kamerach cofania dostępnych na rynku.

SZEROKIE ZASTOSOWANIE:

Wzmocnione wykonanie obudowy kamer i monitora oraz uniwersalne zasilanie 12V/24V powodują że zestawy MVS z powodzeniem mogą być stosowane w: samochodach ciężarowych TIR, maszynach budowlanych, maszynach rolniczych, autobusach, autokarach, śmieciarkach, kamperach oraz innych pojazdach przemysłowych.

Systemy monitoringu wizyjnego mają zastosowanie nie tylko na drogach, także poza nimi. Celem ich wykorzystania jest przede wszystkim szeroko pojęte bezpieczeństwo oraz nierzadko spełnienie wielu wymagań bhp i wymagań prawnych.

Systemy wizyjne MVS marki Mistral to:

• zmniejszenie lub wyeliminowanie martwych stref
• niezastąpiona pomoc przy manewrach cofania
• kontrola załadunku, rozładunku
• zwiększenie bezpieczeństwa kierowców, przewoźników i uczestników ruchu
• ochrona pojazdu oraz przewożonych towarów
• zapewnienie niezbitych dowodów w przypadku wypadków czy postępowania sądowego

MONITOR

MVS-M72AHD

Monitor wykonano ze wzmocnionej obudowy - zwiększono odporność na drgania i wstrząsy, ponadto wyposażono go w uchwyt, który umożliwia stabilny montaż. Przeciwsłoneczny daszek wspomaga dobre widzenie przy niekorzystnych warunkach oświetleniowych w kabinie pojazdu.

Mocny, metalowy uchwyt z możliwością regulacji to pewne i praktyczne rozwiązanie. Pozwala ono na tradycyjne zamocowanie monitora np. na desce rozdzielczej lub powieszenie np. do spodu schowka w kabinie.

MONTAŻ

Do zestawu monitora MVS-M72AHD dołączony jest przewód zasilająco-sygnałowy. Przewód ten instalowany jest zawsze w pobliżu monitora.

1. Wtyk przewodu wielopinowy łączymy z odpowiadającym mu wtykiem wielopinowym monitora.

2. Przewody zasilające i sygnałowe podłączamy do zespołu bezpieczników tj.:

• - zasilanie 12-24V (żółty) podłączamy np. do obwodu zasilania stałego, które podaje napięcie także po wyłączeniu zapłonu,
• - masa (GND) (czarny) podłączamy np. w wolne punkty masowe,
• - przewód/-dy TRIGGER CAM - wzbudzanie obrazu z kamery, po podaniu odpowiedniego sygnału (np. obraz z kamery wstecznej CAM 2 wymaga podłączenia przewodu CAM 2 TRIGGER do przekaźnika światła wstecznego lub bezpiecznika światła wstecznego).

3. Wtyki CAM1, CAM2, CAM3 - wtyki 4-PIN służące do podłączenia kamery/kamer wizyjnych za pośrednictwem przewodów połączeniowych. Jest to połączenie zasilające, sygnałowe jednocześnie. Kamera nie wymaga dodatkowego zasilania np. ze światła wstecznego.

Wtyk połączeniowy kamery (3szt) to złącze typu 4-PIN.

Specyfikacja złącza:

1 - zasilanie (czerwony)

2 - uziemienie (masa)

3 - audio (zielony)

4 - wideo (żółty)

Specyfikacja techniczna monitora:

Obraz

• Przekątna obrazu: LCD LED 7''
• Rozdzielczość: 1024 x 600px
• Jasność: 300 cd/m2
• Kontrast: 400:1
• System kodowania obrazu: PAL, NTSC

Funkcje

• Osłona przeciwsłoneczna: Tak
• Przełącznik obrazu: Lustrzany / Normalny (z poziomu menu)
• Automatyczny obraz z kamery wstecznej: Tak
• Ekranowe znaczniki odległości: Tak (wyświetlanie linii wspomagających manewrowanie)
• Wielojęzyczne menu: Tak (brak języka polskiego)
• Dźwięk: Tak (na dwóch kanałach CH1 i CH2)

Trwałość i zasilanie

• Wejścia: Na 3 kamery 4-PIN
• Zasilanie: 12V-24V
• Wymiary (szer. wys. gł.): 17.8 x 12 x 2.35cm (bez osłony i uchwytu)

Wyposażenie:

• monitor MVS BASIC M72AHDv2
• uchwyt mocujący w kształcie litery "U"
• osłona przeciwsłoneczna
• przewód zasilająco-sygnałowy do podłączenia monitora
• pilot
• instrukcja
