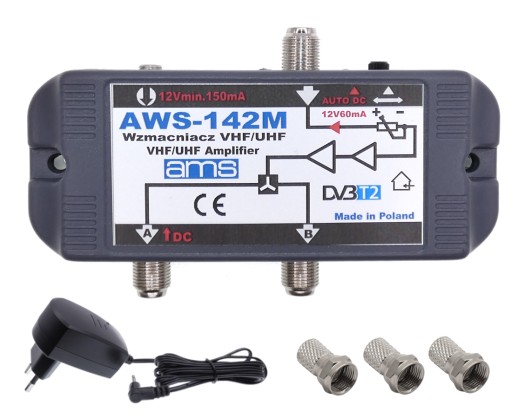

Антенный усилитель 2 ТВ AWS-142M DVB-T2 + блок питания

Wzmacniacz antenowy DVB-T2 wewnętrzny z zasilaczem AWS-142M

Wzmacniacz posiada filtry ograniczające pasmo poniżej 87MHz oraz powyżej 700MHz.

2 telewizory

Produkt polski

CECHY WYRÓŻNIAJĄCE:

• Możliwość montażu przedwzmacniacza w antenie
• Solidne wykonanie (metalowa obudowa)
• Regulacja siły wzmocnienia
• Bardzo łatwy montaż na wtyki F
• Produkt polski
• Złącza F GRATIS
• Odpinany zasilacz

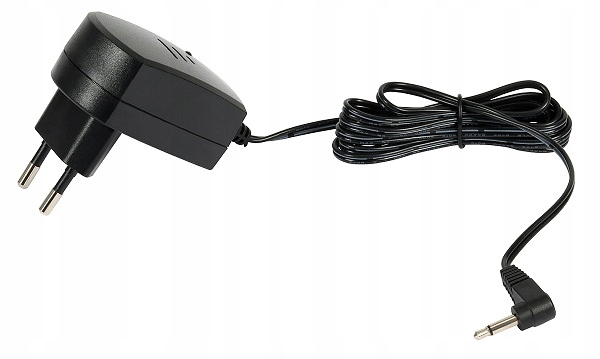

W komplecie znajduje się zasilacz 12V 300mA

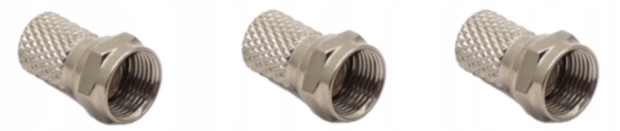

Do zestawu dołączamy 3 sztuki złączy typu F

Polska firma AMS zajmuje się produkcją urządzeń niezbędnych do budowy małych i średnich indywidualnych instalacji antenowych. Dysponuje nowoczesną aparaturą kontrolno-pomiarową pozwalającą na produkowanie urządzeń o bardzo dobrych parametrach technicznych.

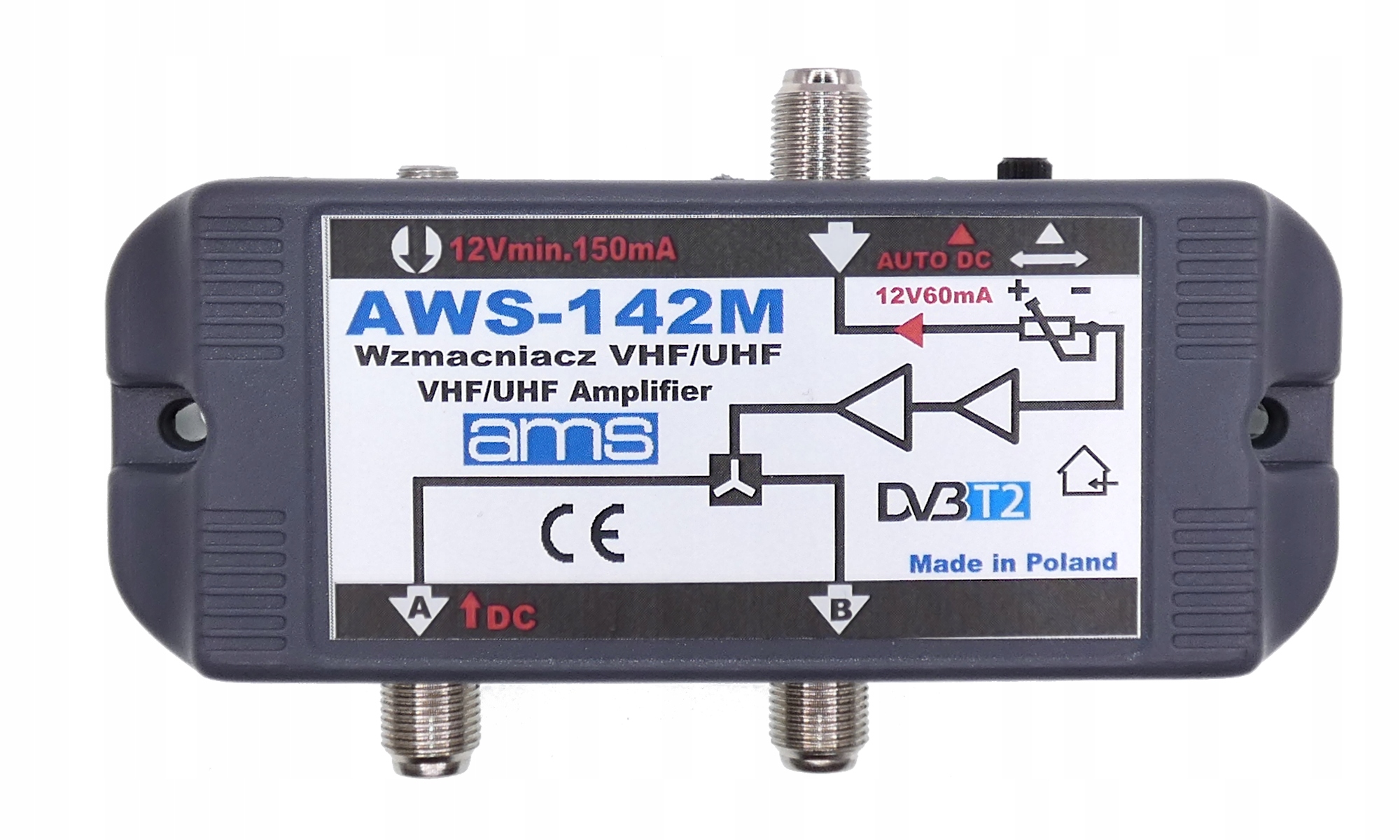

Wewnętrzny wzmacniacz antenowy DVB-T2 posiadający jedno wejście (87-694 MHz) oraz dwa wyjścia. Przeznaczony jest do wzmocnienia, rozdzielenia i rozprowadzenia sygnałów TV/FM w domowych instalacjach antenowych. W przypadku podłączenia mniej niż 2 telewizorów zalecane jest zastosowanie rezystora obciążeniowego na niewykorzystane wyjście.

Wzmacniacz posiada automatyczny przełącznik umożliwiający przepuszczenie zasilania +12V po przewodzie antenowym do przedwzmacniacza zamontowanego w antenie. Istnieje możliwość zasilania wzmacniacza AWS 142M po kablu, podłączając standardowy zasilacz antenowy przy telewizorze podłączonym do wyjścia A wzmacniacza.

Urządzenie posiada regulację wzmocnienia na wejściu dzięki czemu w przypadku przesterowania sygnału możemy obniżyć moc wzmacniacza.

Wzmacniacz przepuszcza pełne pasmo DVB-T2 jak i FM w związku z czym można go zastosować do instalacji obejmującej sygnał telewizyjny oraz radiowy (po wcześniejszym połączeniu anten odpowiednią zwrotnicą).

Schemat zastosowania wzmacniacza do anteny telewizyjnej. W antenie w zależności od potrzeby może znajdować się symetryzator lub wzmacniacz.

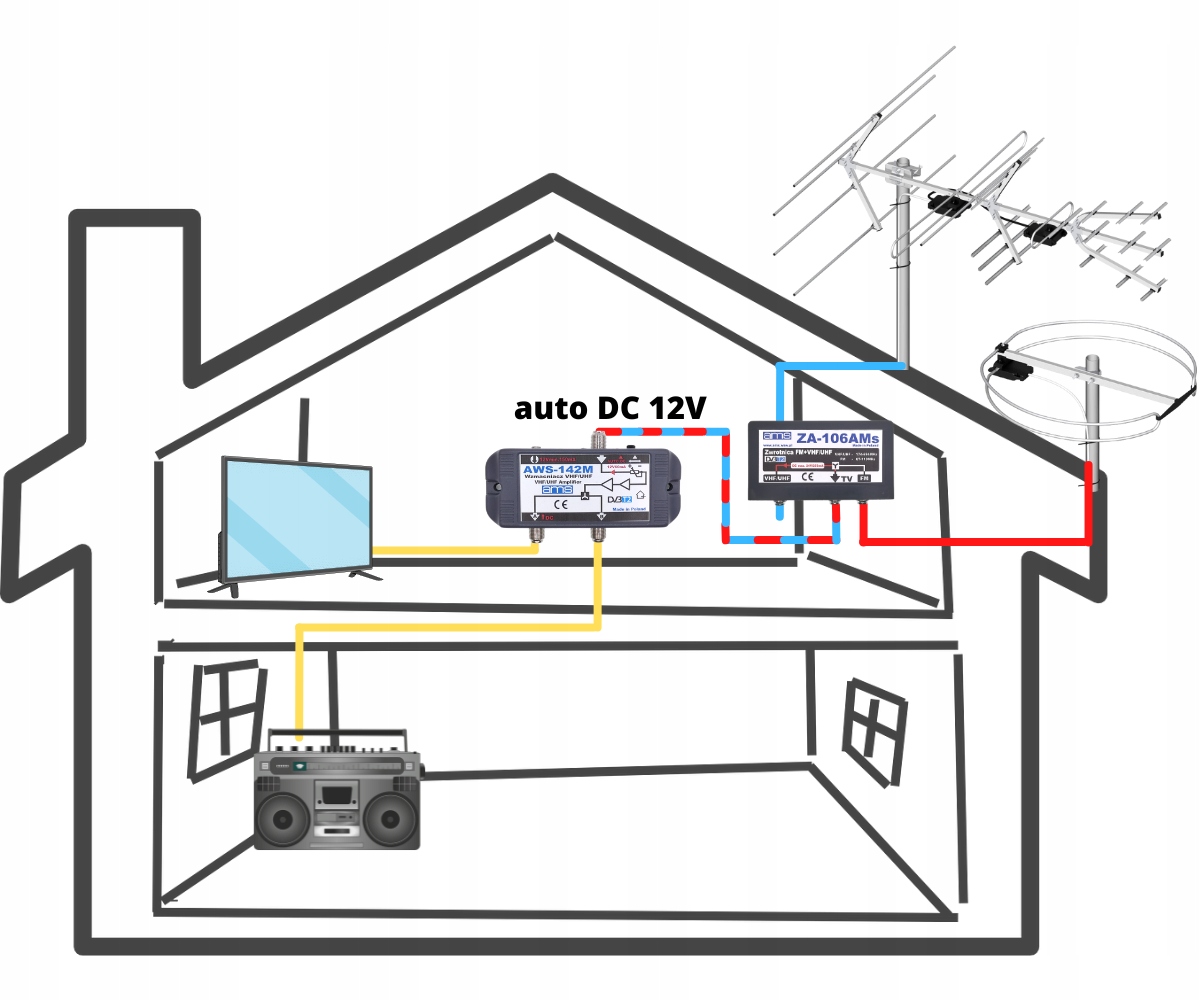

Schemat zastosowania wzmacniacza do anteny telewizyjnej oraz radiowej przy użyciu zwrotnicy ZA-106AMs. Dzięki takiemu rozwiązaniu możemy rozprowadzić sygnał na jeden telewizor oraz radio.

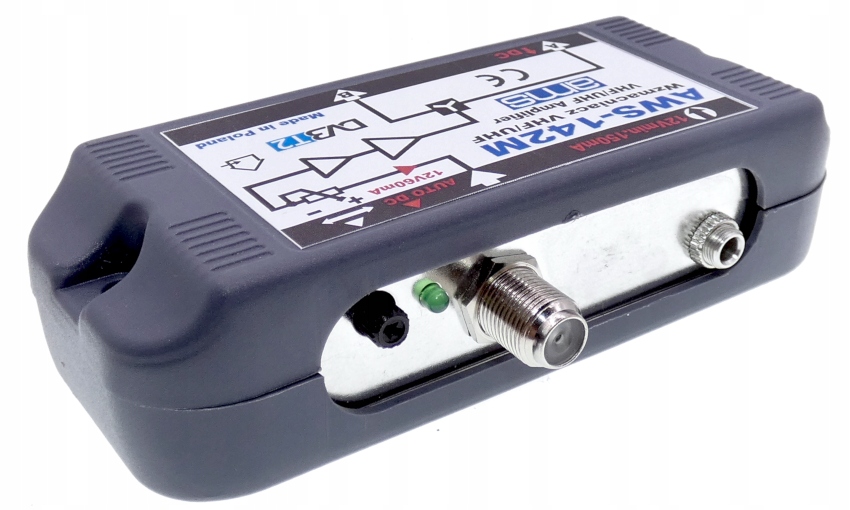

Regulacja wzmocnienia oraz dioda sygnalizująca podawanie napięcia do przedwzmacniacza. Jeśli w antenie znajduje się symetryzator dioda zgaśnie. W przypadku gdy w antenie zamontujemy wzmacniacz to dioda powinna się świecić.

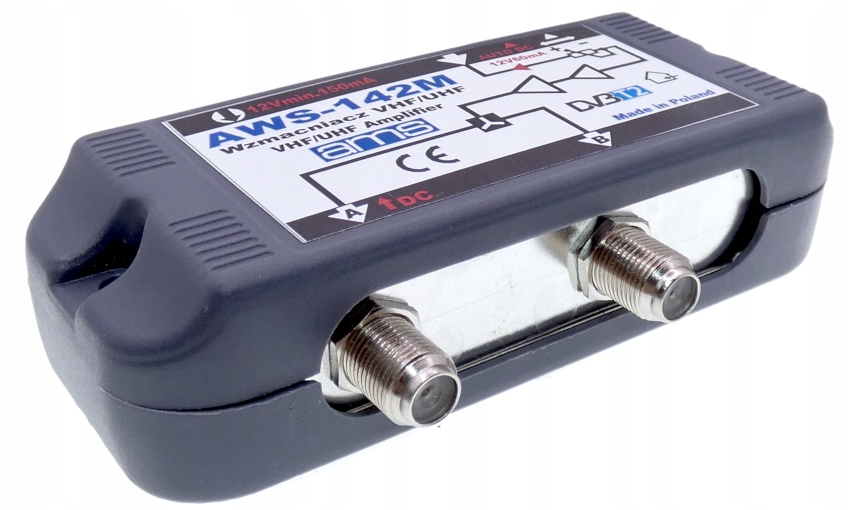

Możliwość zasilania wzmacniacza AWS 142M po kablu, podłączając standardowy zasilacz antenowy przy telewizorze podłączonym do wyjścia A oznaczonego "DC".

Dane techniczne:

• Zakres częstotliwości [MHz]: 87-694
• Ilość wejść/wyjść: 1/2
• Wzmocnienie narastające [dB]: 17/20 +/-2
• Max.poziom wyjściowy 2kTV [dBuV]: 102
• IMA3 [dBuV]: 96
• IMA2 [dBuV]: 83
• Szumy własne [dB]: <=4
• Tłumienie niedopasowania [dB]: => 10
• Zakres regulacji wzmocnienia (środek pasma) [dB]: 0....10 +/-2
• Zasilanie DC [V]: 12 +/-10%
• Pobór prądu [mA]: 65 +/-10%
• Złącza typu F [Ohm]: 75
• Temperatura pracy [’C]: -25.....+55
