ШИМ-контроллер, солнечный регулятор 20 А, программируемый

6J20 SOLARNY REGULATOR KONTROLER ŁADOWANIA 20A,

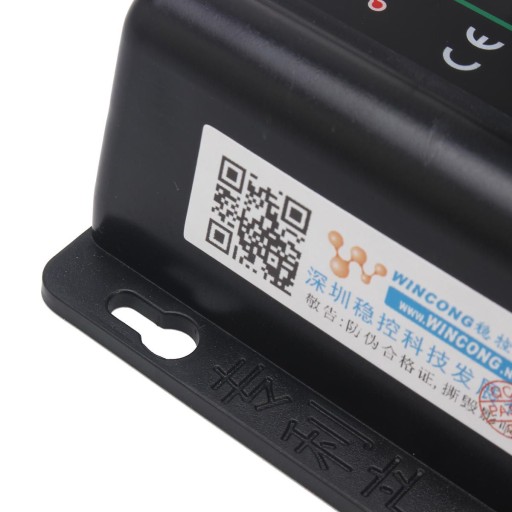

Oryginalny regulator renomowanej firmy Wincong do paneli fotowoltaicznych współpracujących z akumulatorami:

AGM, Gel, ołowianymi, LiFePo4, Li-Ion, litowymi oraz innymi w zakresie 8,5V-34V.

Wyświetla także prąd ładowania i rozładowania!

W/g nas jedno z najlepszych urządzeń tego typu dostępnych na rynku jeżeli chodzi o wydajność i niezawodność.

Jeśli nie jesteś pewien jak dobrać regulator przeczytaj załączony na dole, w zakładce: "Dodatkowe informacje" poradnik i/lub instrukcję do regulatora.

DANE TECHNICZNE:

Model                                      SL02B-20A

Max. prąd ładowania                     20A

Max. prąd rozładowania                20A

Max. prąd USB 5V                        1.8A

Max. napięcie PV Panel             <=50V

Napięcie akumulatorów             12V/24V Automatycznie wykrywane / przełączane

Napięcie odcięcia ładowania         Domyślne 14.4V/28.8/V (można ustawić 8.5V-35V)

Napięcie podtrzymania                  Domyślne 13.6V/27.2V (można ustawić 8.5V-35V)

Dolny próg napięcia                       Domyślne 12.4V/24.8V (można ustawić 8.5V-35V)

Napięcie odcięcia odbiorników      Domyślne 10.8V/21.6V (można ustawić 8.5V-35V)

Ograniczenie upływu prądu           6mA-25mA (tylko, gdy dioda obciążenia świeci)

Ochrona przeciążenia i zwarcia jeśli wystąpi Po wykryciu przeciążenia o 10% przez 5 sekund lub zwarcia, obciążenie zostaje odłączone i miga kontrolka. Po 30 sekundach kontroler automatycznie wznawia pracę.

Spadek napięcia ładowania           <=0.26V

Spadek napięcia obciążenia          <=0.17V

Kompensacja temperatury           (0-5mv)/2V/oC

Temperatura pracy                        -35 - +60oC

Temperatura magazynowania       -40 - +75oC

Dopuszczalna wilgotność             <=90%, bez kondensacji

Stopień ochrony                            IP30

Waga                                             230g

Wymiary (L*W*H)                         143x77x40mm

Rozstaw otworów montażowych    134x55mm

Przewody przyłączeniowe           <=8mm2 (8# AWG)

OPIS DZIAŁANIA:

WSKAŹNIKI LED:

Czerwone włączone Normalny tryb ładowania

Czerwone mruga Zbyt niskie napięcie ładowania

Zielone włączone Prawidłowe napięcie akumulatorów

Zielone mruga Ładowanie akumulatorów

Czerwone i zielone włączone razem Średni stan akumulatorów

Czerwone włączone Niski stan akumulatorów

Czerwone mruga Niewystarczające napięcie akumulatorów

Zielone włączone Wyjście zasilania włączone

Zielone mruga Przeciążenie lub zwarcie

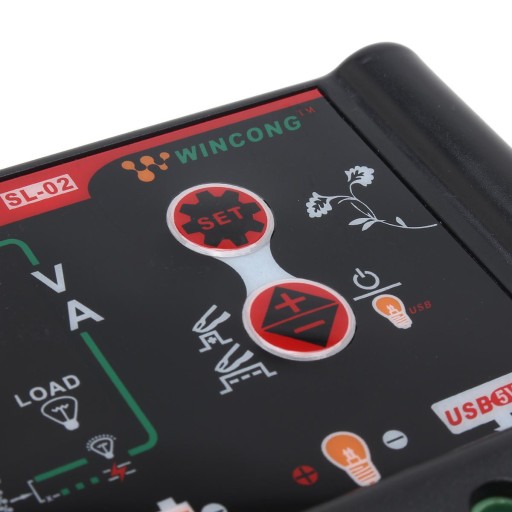

Po podłączeniu regulatora do akumulatorów typ akumulatorów zostanie ustawiony automatycznie na 12/24V. Jeżeli są zastosowane inne to można w ciągu 3 sekund od podłączenia ustawić inne (przycisk SET) i wybrać rodzaj akumulatorów).

Elektronicznie regulowany proces ładowania:

Ładowanie prądem nasycenia i utrzymywanie w stanie naładowania

Zabezpieczenie przed nadmiernym rozładowaniem akumulatora

Regulacja szeregowa (PWM), bez zwierania modułu fotowoltaicznego

Pełne elektroniczne zabezpieczenie wejść i wyjść regulatora:

Zabezpieczenie przed zbyt wysokim napięciem modułu fotowoltaicznego

Zabezpieczenie przed odwrotną polaryzacją napięcia akumulatora lub modułu fotowoltaicznego

Zabezpieczenie przed przeciążeniem i zwarciem obciążenia

Automatyczna kompensacja temperatury.

Niniejszy regulator zastępuje wcześniejsze modele:

ZASTOSOWANIE:

Regulator ładowania do systemów zasilania panelami słonecznymi pracującymi z akumulatorami o napięciu od 8,5V do 35V - 20A,

steruje procesem ładowania, chroni akumulator przed głębokim rozładowaniem.

Wskazania prądu poniżej 1A nie są wyświetlane. Wyższy model SL3 pokazuje prąd dokładniej.

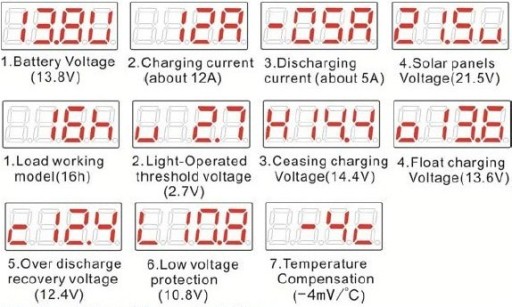

Poniżej przegląd menu

Kontroler ten posiada funkcję czasowego sterownia oświetleniem po zmroku, światło słoneczne nie dociera do paneli słonecznych i włącznik uruchamia wyjście DC na określony okres czasu.
