Дисплей 7-дюймовый универсальный экран для камеры Raspberry Pi CM4 800×480

7-calowy zestaw All-In-One z ekranem dotykowym dla Raspberry Pi CM4 7-calowy zestaw All-In-One z ekranem dotykowym zaprojektowany dla Raspberry Pi CM4, 5MP aparatu, aluminiowa obudowa. Na zestaw składa się wsztystko by zamienić układ CM4 w prawdziwy i w pełni funkcjonalny HMI. Moduł zawiera wyprowadzenia do komunikacji między innymi RS485, RS232 czy RJ45. Zestaw posiada wbudowane głośniki, kamerę oraz wentylator! Serdecznie polecamy.

✅ Specyfikacja modułu:

▶️ Gniazdo CM4: odpowiednie dla wszystkich wariantów CM 4

▶️ Złącze: Ethernet RJ45

▶️ Złącza USB: USB 2.0 × 4

▶️ Złącze: RS485, RS232, GPIO i I2C

▶️ Wyświetlacz:

• Przekątna: 7 cali
• Rozdzielczość: 800 × 480
• Dotyk: 5-punktowy dotyk pojemnościowy
• Panel ze szkła hartowanego

▶️ Kamera:

• Matryca:5MP, F2.4, 3.89mm stałoogniskowa,
• Wideo HDMI : obsługuje wyjście 4K 30fps

▶️ RTC Zegar czasu rzeczywistego z gniazdem baterii i możliwością wybudzania Compute Module 4

▶️ Gniazdo karty MicroSD dla wariantów Compute Module 4 Lite (bez eMMC)

▶️ Wentylator: 5 V/12 V, umożliwia regulację i pomiar prędkości

▶️ Głośniki: 8Ω 2W x2

▶️ Zasilanie: 7-36V

▶️ Wymiary: 197 × 114,5 mm

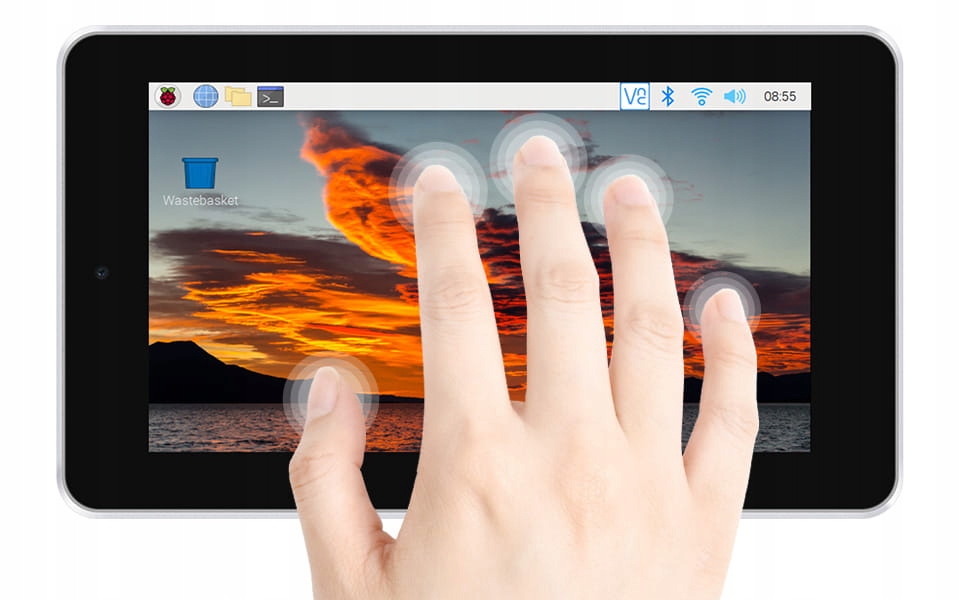

⭐ Ekran dotykowy z szkła hartowanego:

⭐ Przednia kamera 5MP:

⭐ Funkcjonalność i bezpieczeństwo:

⭐ Wyprowadzenia:

⭐ Przykład zastosowania:

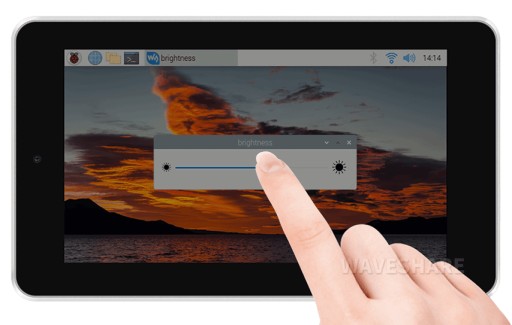

⭐ Regulacja jasności ekranu:

▶️ Budowa układu:

1. Gniazdo CM4
2. Wejście 7 ~ 36 V DC
3. Wskaźnik stanu CM4
4. Złącze HDMI
5. Ethernet RJ45 Kompatybilny z 10/100/1000 M
6. 4x USB 2.0, do podłączania różnych urządzeń USB
7. Gniazdo kart Micro SD
8. Port USB SLAVE
9. BOOT wybór
10. Złącze MIPI CSI
11. Izolowane I2C
12. Izolowane GPIO
13. Izolowany RS485
14. Izolowane RS232
15. Zasilacz
16. Rezystor końcowy RS485 i wybór poziomu logicznego GPIO
17. Uchwyt baterii RTC
18. Nagłówek ekranu dotykowego
19. Złącze wyświetlacza
20. M.2 M KLUCZ
21. Nagłówek głośnika
22. Nagłówek WENTYLATORA
23. Konfiguracja przerwania RTC
24. Konfiguracja funkcji systemu
25. wybierz zasilanie 5 V (domyślnie) lub 12 V, aby napędzać wentylator
26. Wybór IO-VREF
27. Przełącznik RS485
28. Wybór magistrali RTC/FAN I2C

Wymiary:

❗ Uwaga: Zestaw nie zawiera Raspberry Pi CM4, który należy nabyć osobno ❗

✅ Zestaw zawiera:

• Zestaw „all-in-one” x1
• Zasilacz 12V 2A x1
• śrubokręt x1
