Адаптер TSOP48/VSOP48/SSOP28-PDIP48 простой Пред.

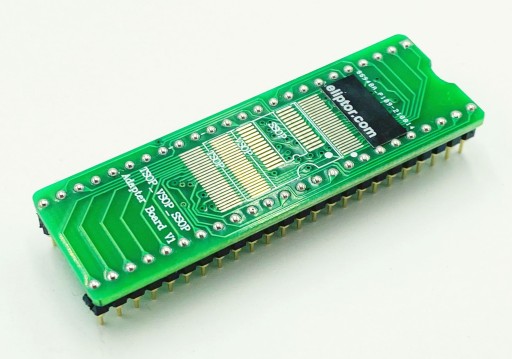

Adapter TSOP48 / VSOP48 / SSOP28 (SMD) na DIL 48 (PDIP) - adapter dla pamięci,  mikrokontrolerów oraz innych układów w obudowach:

- TSOP48 (i mniejszych: TSOP40, TSOP32) o długości L=20mm i rastrze (odległości między sąsiednimi wyprowadzeniami) R=0,5mm

- VSOP48 (i mniejszych: VSOP40, VSOP32 i VSOP28) o długości L=14mm i rastrze (odległości między sąsiednimi wyprowadzeniami) R=0,5mm

- SSOP28 (i mniejszych: SSOP24, SSOP20, SSOP16, SSOP14 i  i SSOP8) o szerokości L=8mm i rastrze (odległości między sąsiednimi wyprowadzeniami) R=0,65mm

pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL48 programatorów bądź innych urządzeń (np. prototypów, płytek stykowych).

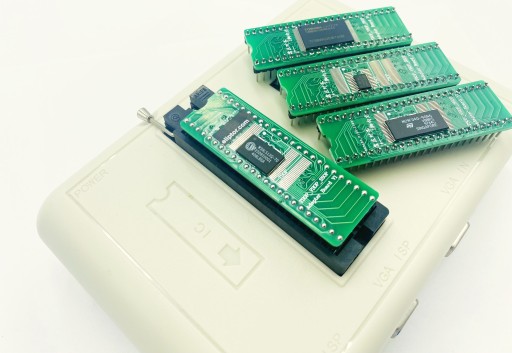

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.

- Wyprowadzenia: 1:1 TSOP48 / VSOP48 (raster: 0,5mm) -->PDIP48

- Wyprowadzenia: 1:1 SSOP28 (raster: 0,65mm) --> na "dolne" piny PDIP48

- Piny PDIP typu precyzyjnego lub typu goldpin - wybór w atrybutach poniżej.

- Raster (odległość między wyprowadzeniami) PDIP - 100mils (0.100") = 2,54mm

- Szerokość wyprowadzeń PDIP 600mils (0.600") = 15,25mm

Produkt może być stosowany jako zamiennik poniższych adapterów:

XELTEK: SA247-B005

EETools: PA48TS48D

LABTOOL:

WELLON: WL-TSOP48-U1

ELNEC: DIL48/TSOP48 ZIF 18.4mm (odr. no 70-0065)

Powyższa aukcja dotyczy adaptera z pinami typu precyzyjnego (ten z prawej). Na powiązanej aukcji dostępna wersja z pinami typu goldpin.

Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkach standardowych, precyzyjnych jak i typu ZIF.

Są bardziej uniwersalne lecz droższe i delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.

Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkach typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośredniego gniazda typu IDC).

Są zatem mniej uniwersalne lecz tańsze i bardziej wytrzymałe (małe prawdopodobieństwo złanania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF.
