SPI-адаптер SOIC/SOP16 300mil-PDIP8 CH341/EZP2010

Adapter SO / SOIC / SOP 16 (SMD) na DIL 8 (PDIP) z wygodną podstawką typu open top ZIF SO16 / SOIC16 - adapter dla  pamięci  Serial Flash (SPI)  w obudowach SMD typu SO 16 o szerokości układu 300mils=7,62mm z rastrem 50mils=1,27mm

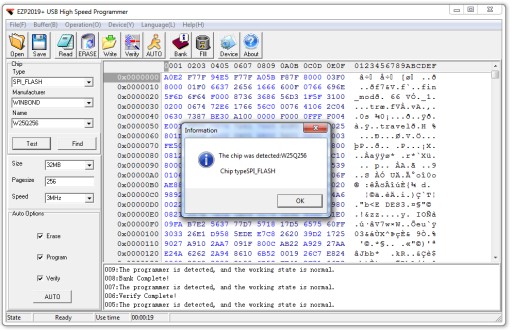

pozwalający na programowanie ich w podstawkach tańszych  programatorów wyposażonych jedynie w 8-pin'owe złącze ZIF (CH341A, EZP2010, EZP2019+, Universal Flash Programmer 6.03 z adapterem PIC & Serial Flash/EEPROM, Willem).

Oczywiście adapter można również wykorzystać w droższych programatorach (MiniPRO, Stager, Wellon, Labtool 48, Xeltek Superpro itp) wybierając w menu programu układ w obudowie 8 zamiast 16-pin.

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

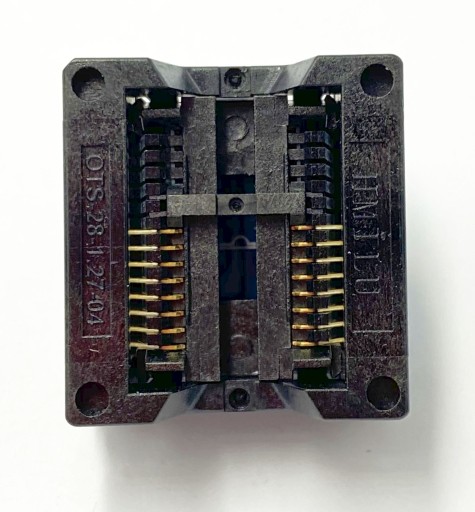

Zastosowana profesionalna podstawka ZIF  (OTS-16(28)-1.27-04) z systemem dual clamp chwyta wyprowadzenia układu zarówno z góry jak i z dołu (a nie tylko z dołu jak tańsze podstawki) - co zapewnia lepszy kontakt z układem.

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.

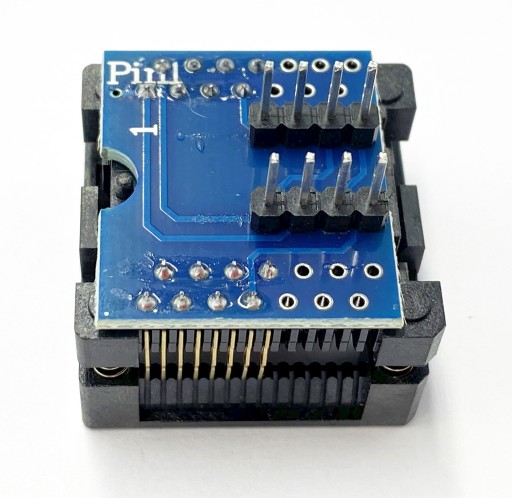

- Wyprowadzenia: SO/SOIC 16-pin --> DIP 8-pin. (7-1, 8-2, 9-3, 10-4, 15-5, 16-6, 1-7, 2-8)

- Raster (odległość między wyprowadzeniami układu) - 50mils (0.050") = 1,27mm

- Szerokość układu 300mils (0.300") = 7,62mm

- Wyprowadzenia PDIP 300mils (0.300") = 7,62mm na listwach typu GoldPin dla podstawek typu ZIF.
