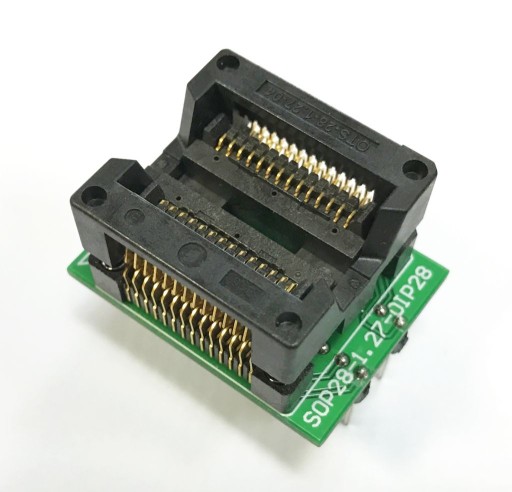

SOIC28/SOP28/SO28 (300mil)-PDIP28 ZIF-адаптер

Adapter SO / SOIC 28 (SMD) na DIL 28 (PDIP) z wygodną podstawką OTS-28-1.27-04 typu open top ZIF SO28 / SOIC28 - adapter dla  mikrokontrolerów (m.in  MCS-51 / AVR / ATmega / Atiny / PIC i in.), pamięci EPROM,  EEPROM  , Serial Flash i innych układów scalonych  w obudowach SMD typu SO 28 o szerokości układu 300mils=7,64mm z rastrem 50mils=1,27mm i mniejszych (np. SOIC18, SOIC20 itp.) pozwalający na programowanie ich w podstawkach programatorów wyposażonych w złącze ZIF (MiniPRO, Stager, Wellon, Labtool 48, Xeltek Superpro itp).

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Zastosowana profesionalna podstawka ZIF  typu open top pozwala na wygodną wymianę układów.

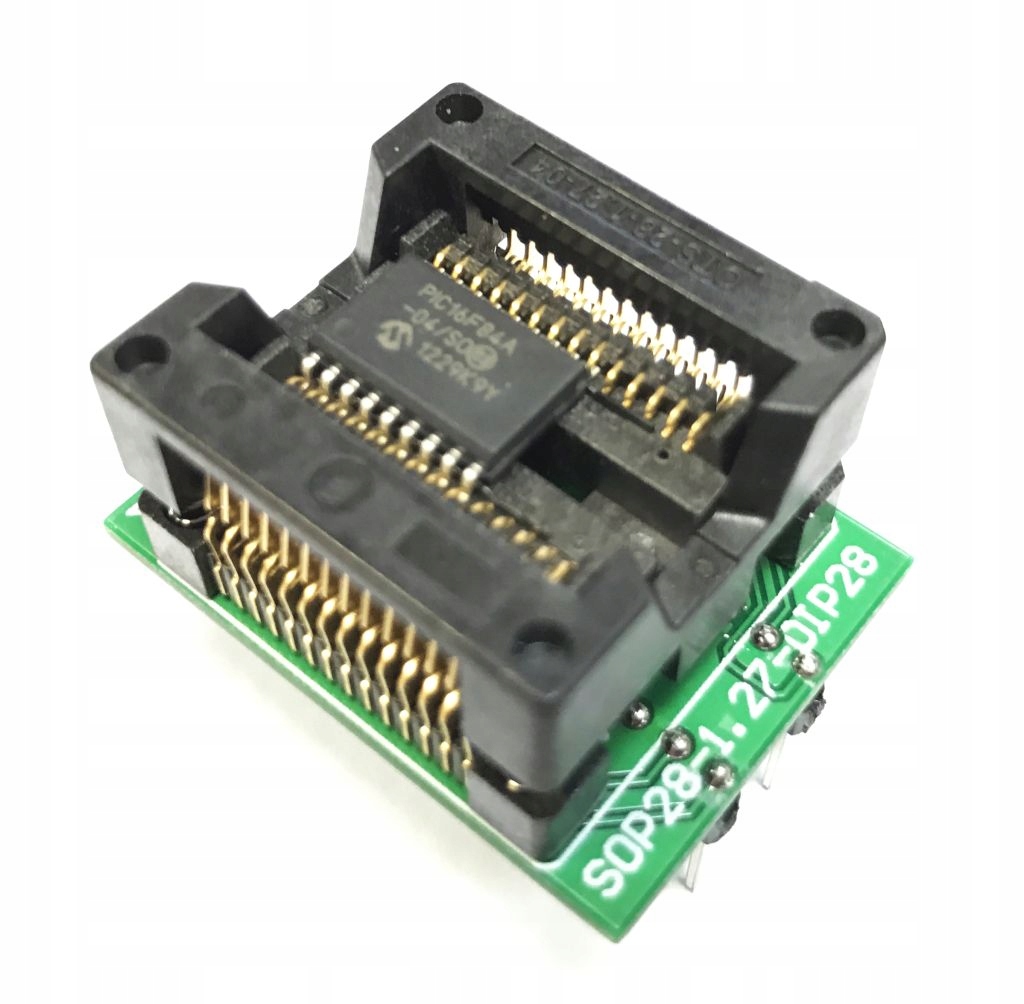

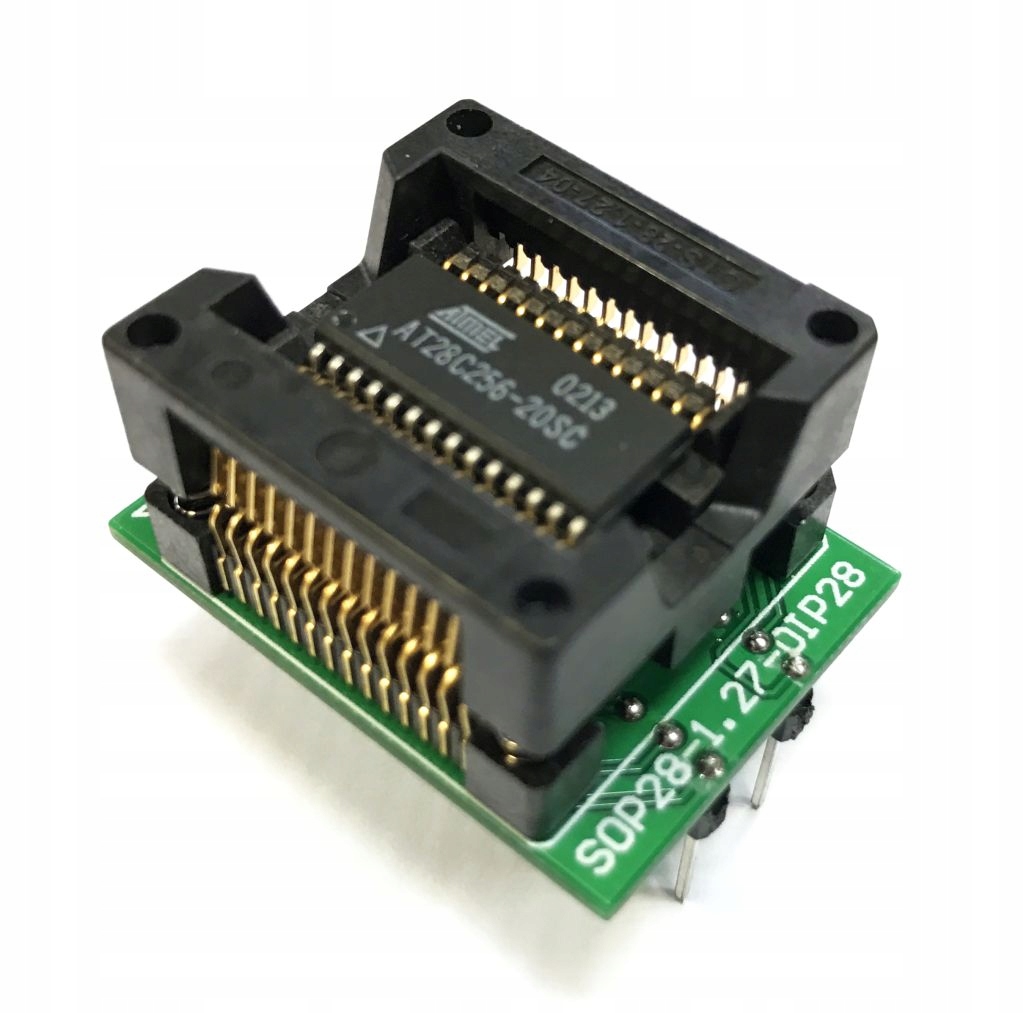

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.

- Wyprowadzenia: SO/SOIC 28-pin --> DIP 28-pin.

- Raster (odległość między wyprowadzeniami układu) - 50mils (0.050") = 1,27mm

- Szerokość układu 300mils (0.300") = 7,64mm

- Wyprowadzenia PDIP 300mils (0.300") = 7,64mm na listwach typu GoldPin dla podstawek typu ZIF.

Produkt może być stosowany jako zamiennik poniższych adapterów:

XELTEK: SA404 , SA638-B006

EETools: PA28SO28D-EO-300

LABTOOL: SDP-UNIV-28SO/300

WELLON: WL-WL-SOIC28-U1

ELNEC: DIL28W/SOIC28 ZIF 300mil (ord. no 70-0877) lub DIL28/SOIC28 ZIF 300mil
