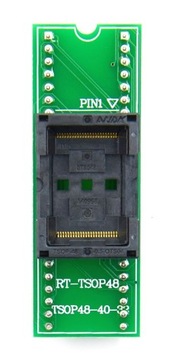

Универсальный адаптер TSOP32/40/48-PDIP48 ЗИФ РТ

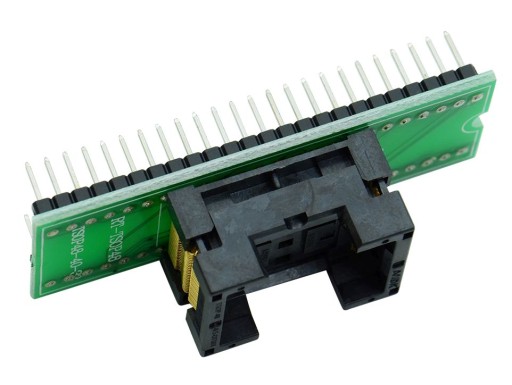

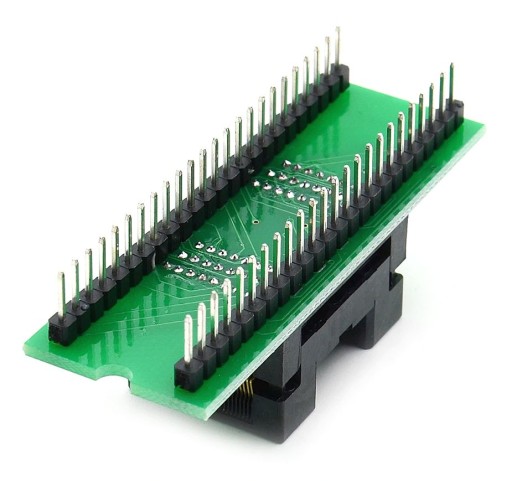

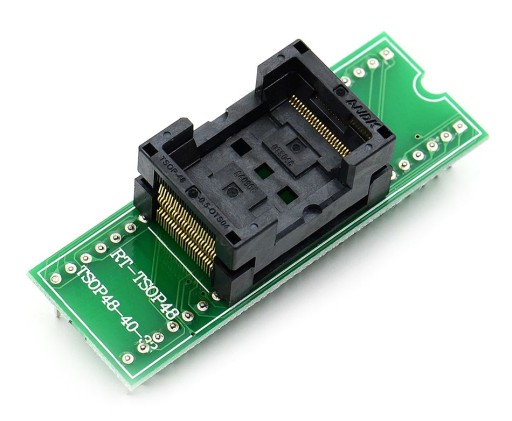

Adapter TSOP 48 (SMD) na DIL 48 (PDIP) z podstawką ZIF TSOP48 - adapter dla  pamięci Flash i innych układów scalonych  w obudowach SMD typu TSOP 48  pozwalający na programowanie ich w podstawkach programatorów wyposażonych w złącze 48-pin (Wellon od VP-390, Labtool 48, Xeltek Superpro itp) i wymagających połączeń 1:1 (większość programatorów).

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Zastosowana podstawka ZIF  dual clamp (TSOP-48-0.5-013) chwyta wyprowadzenia układu zarówno z góry jak i z dołu  - co zapewnia lepszy kontakt z pamięcią.

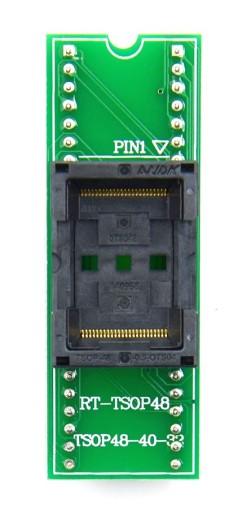

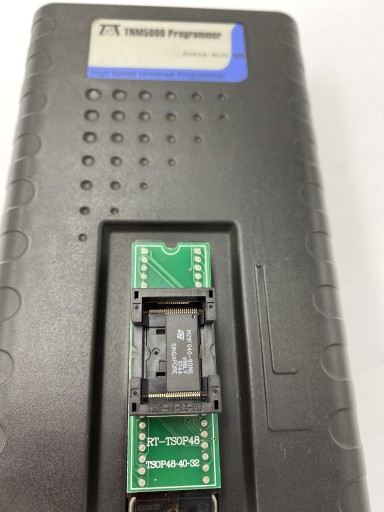

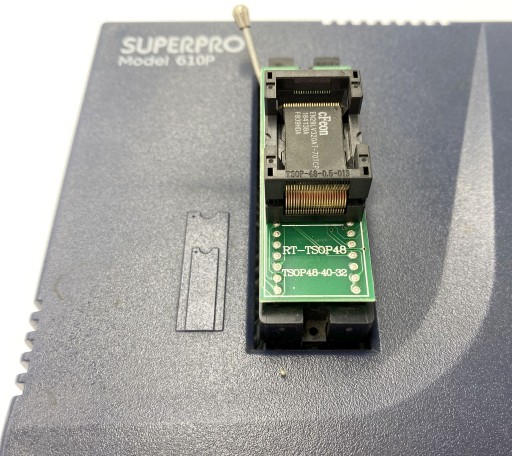

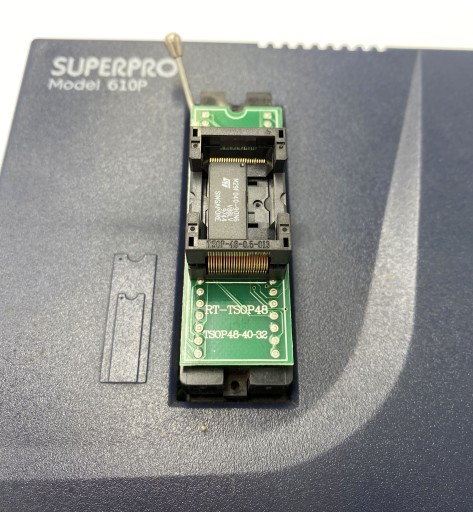

Adapter opcjonalnie można również zastosować dla węższych obudów tj. TSOP32 i TSOP40  - układ należy wówczas umieścić z lewej strony podstawki ZIF TSOP48 adaptera, jeżeli układy i adaptery mniejsze niż 48-pin umieszczamy w programatorze od tyłu podstawki ZIF48 (np. Xeltek Superpro 610P - patrz zdjęcie ) lub z prawej strony podstawki ZIF TSOP48adaptera, jeżeli układy i adaptery mniejsze niż 48-pin umieszczamy w programatorze od przodu podstawki ZIF48 (np. TNM 5000 - patrz zdjęcie )

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.

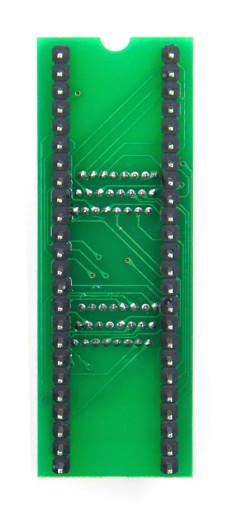

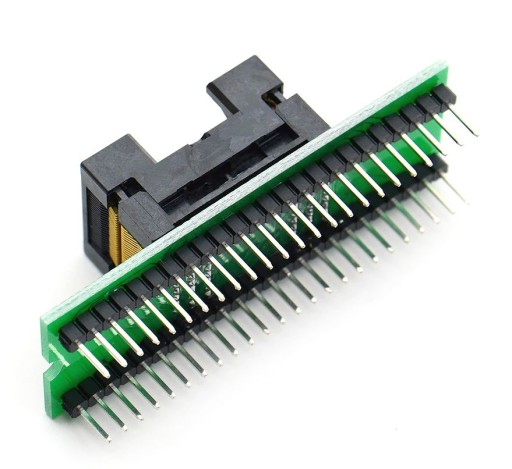

- Wyprowadzenia: TSOP48 -->PDIP48 1:1

- Raster TSOP48 (odległość między wyprowadzeniami) TSOP48 - 20mils (0.020") = 0,5mm

- Raster PDIP48 (odległość między wyprowadzeniami) PDIP - 100mils (0.100") = 2,54mm

- Szerokość wyprowadzeń PDIP 600mils (0.600") = 15,25mm

Produkt może być stosowany jako zamiennik poniższych adapterów:

XELTEK: SA247-B005, SA247-B4806

EETools: PA48TS48D

LABTOOL: SDP-UNIV-48TQ

WELLON: WL-TSOP48-U1

ELNEC: DIL48/TSOP48 ZIF 18.4mm (odr. no 70-0065)

TNM: ADP548T2

iFix: RT-TSOP48-1
