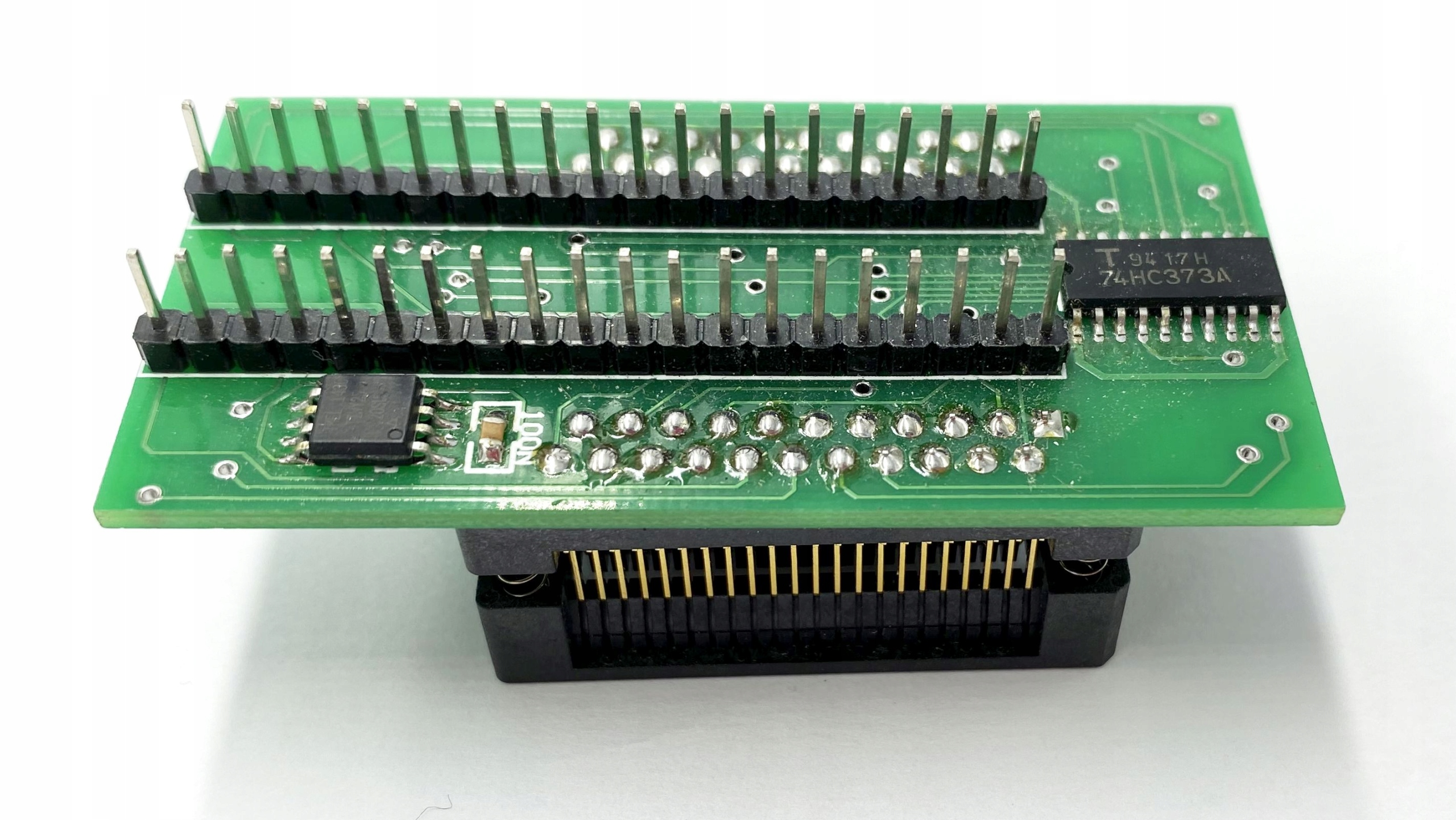

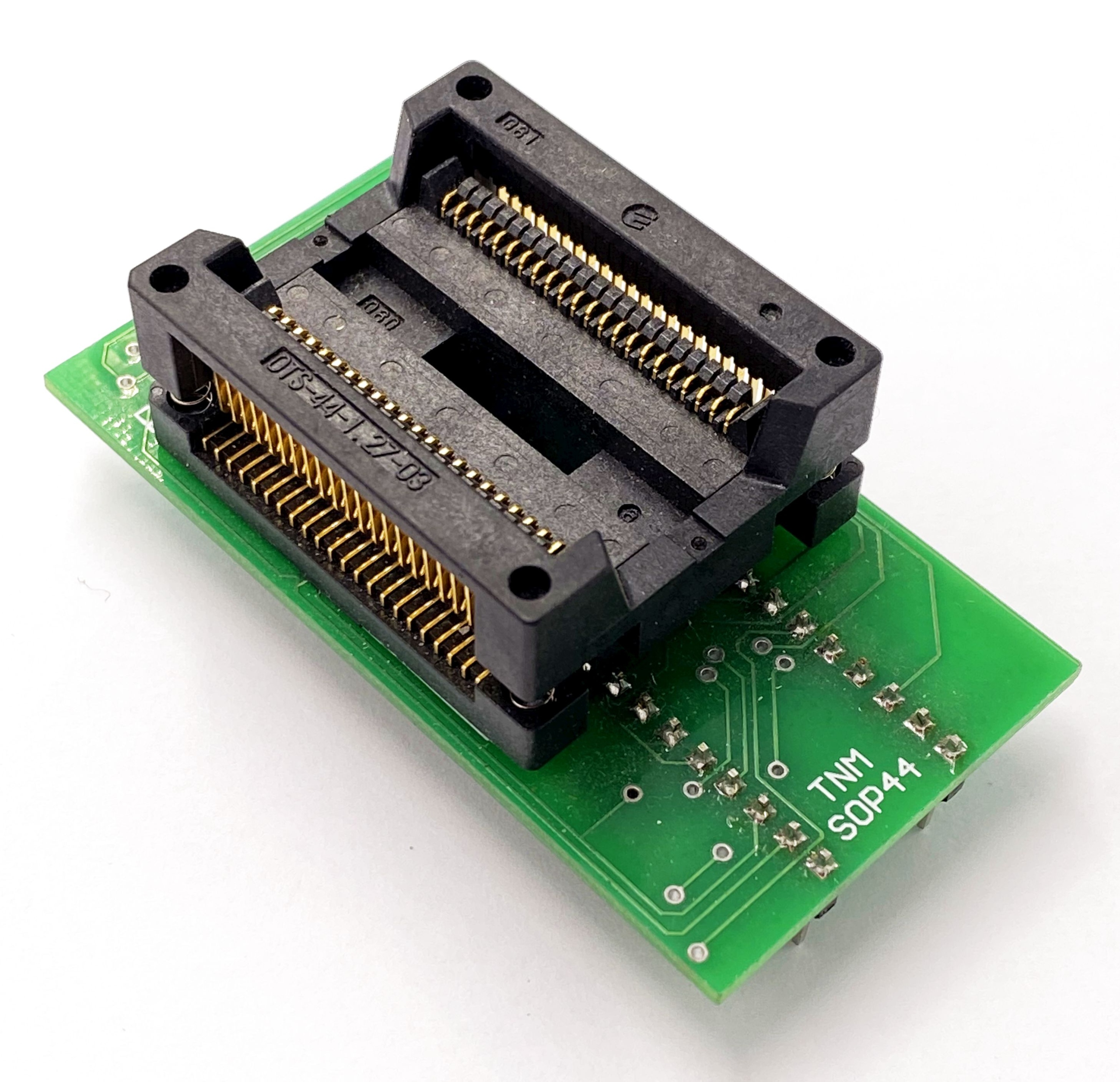

Adapter SOP44-PDIP40 dedykowany dla TNM 2000/5000

Oryginalny adapter SOP44 (SMD) na DIL 40 (PDIP) - adapter dla  pamięci flash i EPROM w obudowie SOP44 (SMD)   (z rastrem 50mils=1,27mm i rozstawem 600mils=15,24mm) np. 27/28/29/49F(C/LV)200/400/800/160) dedykowany dla programatorów rodziny TNM (TNM2000, TNM5000).

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

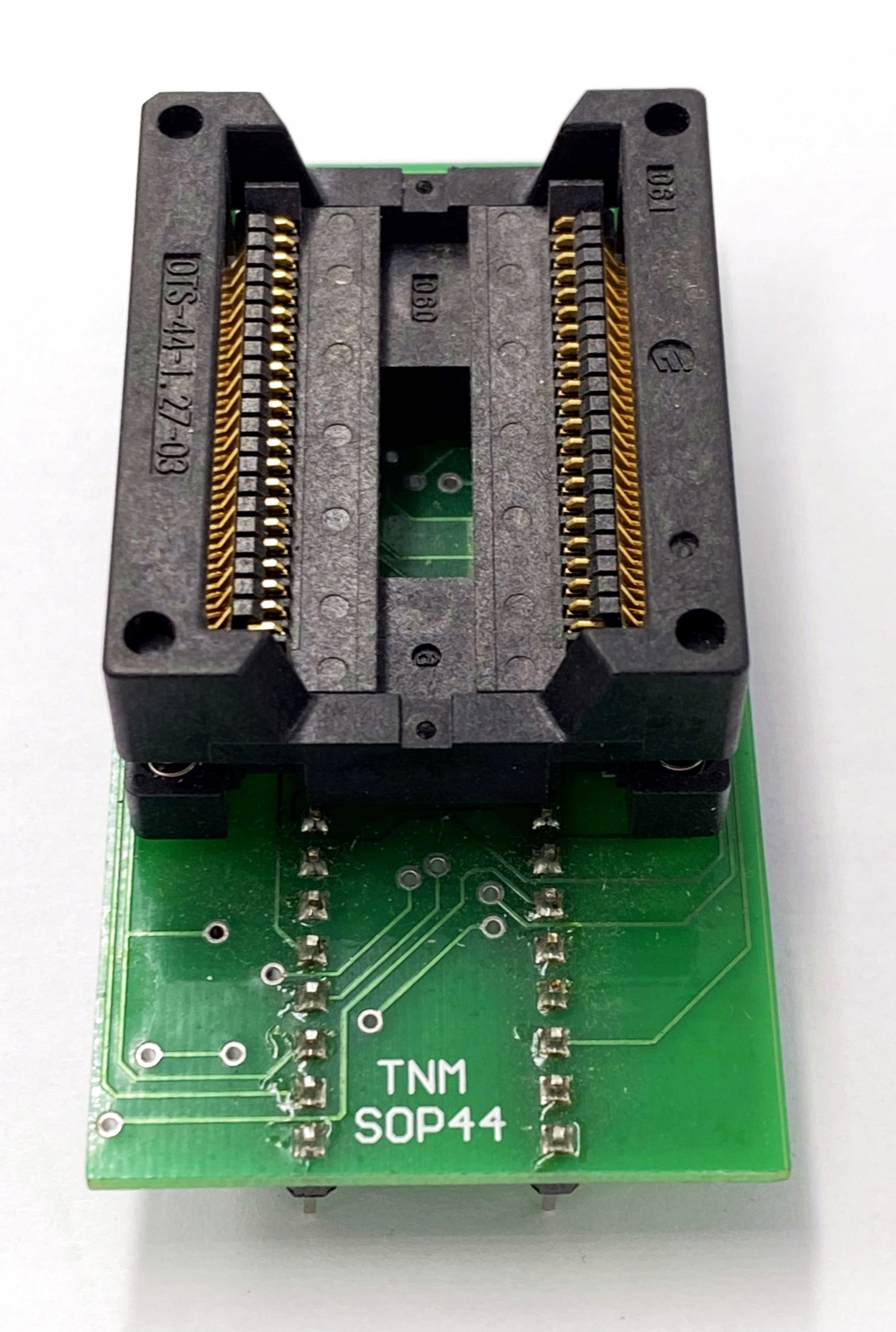

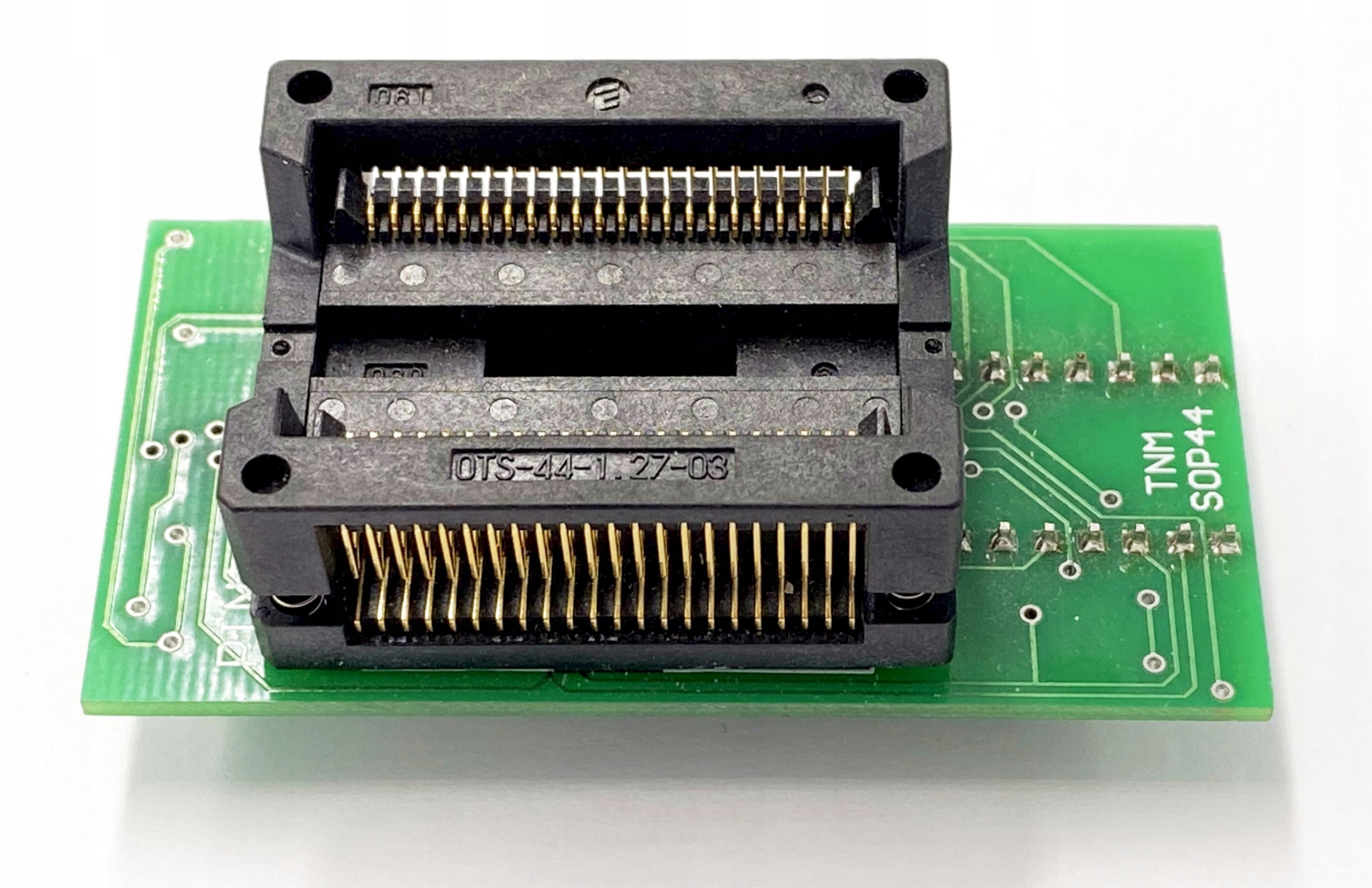

Zastosowana profesionalna podstawka ZIF  dual clamp japońskiej firmy Enplas (OTS-44-1.27-03) chwyta wyprowadzenia układu zarówno z góry jak i z dołu  - co zapewnia lepszy kontakt z pamięcią.

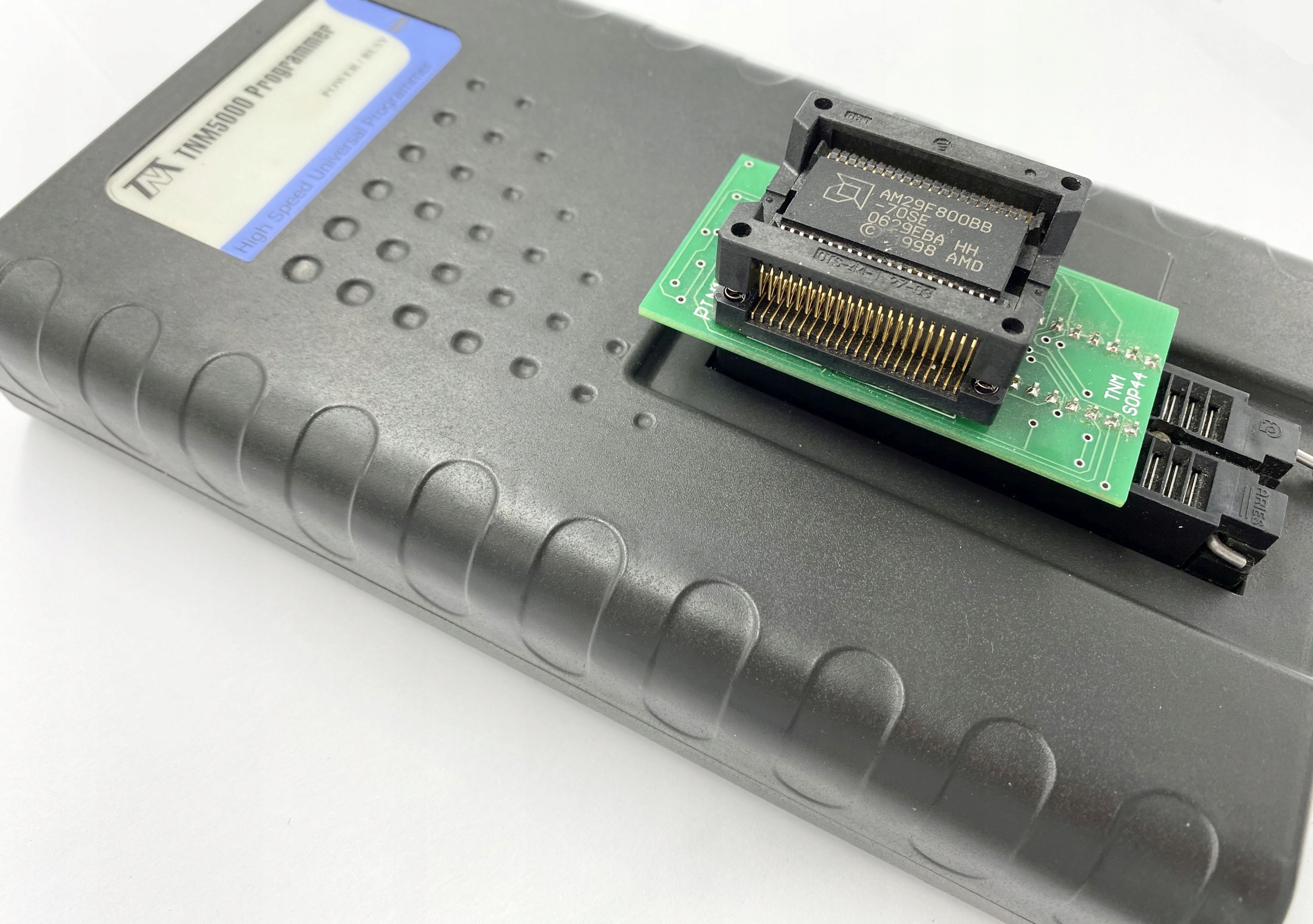

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.

- Wyprowadzenia: SOP 44-pin --> DIP 40-pin.

- Raster (odległość między wyprowadzeniami układu) - 50mils (0.050") = 1,27mm

- Rozstaw (szerokość) wyprowadzeń układu 600mils (0.600") = 15,24mm

- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek typu ZIF.

Adapter może być stosowany jedynie do programatorów rodziny TNM (TNM2000, TNM5000)

Oznaczenie TNM: TNM SOP44
